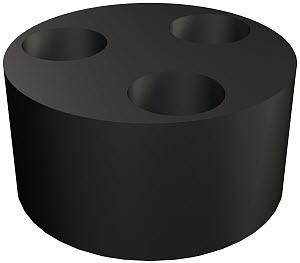

Уплотнительное кольцо для кабельного ввода VM20,2X6 - 2029677 OBO Bettermann

Уплотнительное кольцо для кабельного ввода VM20,2X6 от OBO BETTERMANN предназначено для герметизации кабельных вводов типа VM20 при проходе нескольких тонких проводов. Артикул 2029677 обеспечивает надежную изоляцию от пыли и влаги в условиях промышленной эксплуатации.

Назначение и область применения

Уплотнительное кольцо для кабельного ввода VM20,2X6 используется внутри кабельных вводов серии V-TEC VM20 для заполнения свободного пространства вокруг нескольких тонких кабелей или проводов. Это предотвращает проседание кабелей, снижает риск попадания пыли и влаги внутрь корпуса и сохраняет степень защиты IP67, заявленную для ввода.

Подходит для установки в распределительных щитах, станках, автоматизированных линиях и других устройствах, где требуется герметичный ввод множества слаботочных проводов.

Технические характеристики

• Внешний диаметр: 15,1 мм - соответствует внутреннему диаметру кабельного ввода VM20
• Внутренний диаметр: 6 мм - позволяет пропустить несколько тонких проводов (до 4–6 шт. диаметром до 1,5 мм каждый)
• Толщина: 8,1 мм - обеспечивает плотное прилегание к стенкам ввода
• Материал: каучук - эластичный, устойчивый к старению, не содержит хлора
• Цвет: черный - совпадает со стандартным цветом комплектующих OBO BETTERMANN
• Размер резьбы: M20 - совместим с кабельными вводами VM20

Совместимость и монтаж

Уплотнительное кольцо для кабельного ввода VM20,2X6 (артикул 2029677) устанавливается исключительно в кабельные вводы OBO BETTERMANN серии VM20. Не применяется с другими типами вводов - даже аналогичными по резьбе M20.

Монтаж:

• Перед установкой кабеля освободите внутреннюю часть ввода от заводского уплотнительного элемента
• Вставьте кольцо внутрь корпуса ввода - оно должно легко лечь на дно без перекосов
• Заправьте через центральное отверстие 6 мм необходимые провода
• Закрутите гайку ввода до упора - кольцо деформируется и плотно обожмёт провода

Не используйте инструменты для затяжки - достаточно рук. Перегрузка может повредить уплотнение.

Преимущества

• Заменяет дорогостоящий специализированный ввод для многожильного кабеля - экономит место и бюджет
• Эластичный каучук сохраняет форму после многократных сборок и демонтажей
• Не выделяет вещества, опасные для чувствительной электроники
• Стандартное решение от производителя - гарантирует соответствие сертифицированным испытаниям IP67

Ограничения применения

• Не предназначен для одиночных кабелей диаметром более 6 мм - будет слишком большое зазорное пространство
• Не работает с жесткими или бронированными кабелями - материал недостаточно прочен для механической нагрузки
• Не допускается использование вне температурного диапазона, указанного для основного ввода VM20 (обычно –40…+80 C)
• Не заменяет уплотнительные втулки для крупных кабелей - требует именно группового ввода тонких проводов

Примеры использования

• Групповой ввод 5–6 сигнальных проводов в контроллер PLC
• Подключение датчиков температуры и давления к распределительному щиту
• Прокладка проводов управления в системах автоматизации на конвейерах
• Изоляция проводов питания малой мощности в оборудовании с ограниченным пространством

Практические советы

• Проверяйте, что суммарный внешний диаметр всех проводов меньше 6 мм - иначе уплотнение не сработает
• Если провода имеют разный диаметр - располагайте самые толстые ближе к центру кольца
• Не комбинируйте этот элемент с другими уплотнителями - он рассчитан как самостоятельный компонент
• При замене всегда используйте оригинальное кольцо OBO BETTERMANN 2029677 - сторонние аналоги могут не обеспечивать нужную герметичность
• Храните в сухом месте, избегайте воздействия УФ-лучей и масел - они снижают срок службы каучука
