Упрощенная инкрементальная карта PG на 24В для STV900/STV900H | SEOP-1528 SE APC

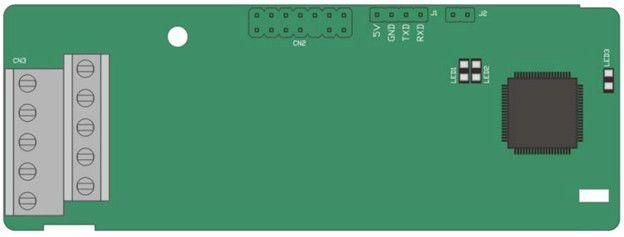

Карта инкрементальная упрощенная 24В для STV900/STV900H SE (артикул seop-1528, бренд Systeme Electric) - плата обратной связи, предназначенная для подключения простых инкрементальных энкодеров к преобразователям частоты Series SystemeVar. Она обеспечивает надёжную передачу сигналов положения и скорости от энкодера к контроллеру, особенно в условиях промышленной автоматизации.

Назначение и область применения

Карта seop-1528 используется для считывания импульсов с инкрементального энкодера и передачи их на преобразователь частоты STV900 или STV900H. Применяется там, где требуется точный контроль положения или скорости вращения двигателя, но не нужны сложные функции шифрования или высокой защиты данных. Подходит для систем с замкнутым контуром управления: конвейеры, насосы, станки, подъёмники, транспортеры.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Поддерживаемые типы энкодеров: push-pull/HTL, открытый коллектор, дифференциальный выход
• Максимальная частота входных импульсов: 200 кГц
• Максимальная длина кабеля энкодера: до 100 метров
• Совместимость: только с преобразователями частоты STV900, STV900H, STV900 IP55, STV900H IP55
• Не содержит криптографических функций - данные передаются в открытом виде

Совместимость и монтаж

Карта seop-1528 устанавливается исключительно внутрь корпуса преобразователя частоты серии SystemeVar STV900/STV900H. Для подключения энкодера используются клеммы на плате, соответствующие фазам A, B, Z (индекс) и GND. Кабель энкодера должен иметь экранирование и заземление экрана только на стороне карты. Напряжение питания энкодера берётся от самого преобразователя - внешний источник не нужен.

Безопасность и стандарты

Плата соответствует требованиям безопасности для промышленного оборудования. Не имеет сертификатов взрывозащиты, не предназначена для работы во взрывоопасных средах. Электромагнитная совместимость обеспечивается за счёт экранированного кабеля и правильного заземления.

Преимущества

• Упрощённая версия - снижает стоимость системы при отсутствии необходимости в защищённом протоколе
• Высокая допустимая частота (200 кГц) позволяет использовать энкодеры с высоким разрешением даже на больших скоростях
• Поддержка длинных кабелей до 100 м - уменьшает необходимость в установке энкодера рядом с преобразователем
• Стандартная совместимость со всеми популярными типами 24-вольтовых энкодеров

Ограничения применения

• Не работает с энкодерами на 5 В или аналоговыми выходами
• Не поддерживает абсолютные энкодеры - только инкрементальные
• Исключено использование с другими моделями преобразователей, кроме STV900/STV900H
• Отсутствие шифрования делает её уязвимой к помехам и перехвату сигнала - не рекомендуется для критичных систем безопасности
• Не предназначена для работы при температуре ниже -20 C или выше +60 C (не указано явно, но следует из условий эксплуатации SystemeVar)

Примеры использования

• Ленточный конвейер с энкодером на валу привода - для контроля скорости движения
• Циркулярная пилы с закрытым управлением - для точной позиционации заготовки
• Автоматическая линия розлива - для согласования скорости насоса с потоком продукта
• Подъёмник с механическим ограничителем - для определения текущего положения груза

Практические советы

• Выбирайте энкодер с выходом HTL или open collector - они лучше работают с этой картой, чем TTL
• Экран кабеля энкодера обязательно заземляйте только на стороне карты seop-1528 - двойное заземление вызывает помехи
• Если длина кабеля близка к 100 м, используйте кабель с двойным экраном и минимальной ёмкостью между проводами
• Перед запуском проверьте полярность подключения A/B/Z - неверная коммутация приведёт к некорректному счёту импульсов
• Не заменяйте эту карту на универсальную - она не подходит для других серий преобразователей, даже от Systeme Electric
