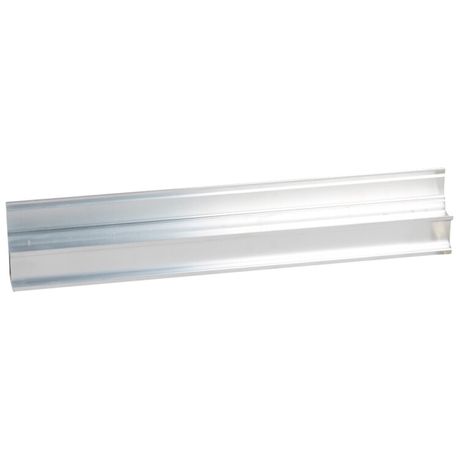

Уравниватель высоты рейки DPX3 для 20мод. Leg 405226 Legrand

Уравниватель высоты рейки DPX3 20 модулей, DPX-IS 250 от Legrand Euro предназначен для выравнивания уровня установки DIN-рейки при монтаже на неровной поверхности. Этот аксессуар из алюминия обеспечивает точную горизонтальную фиксацию для 20 модулей стандартной рейки, что особенно важно при сборке распределительных щитов в условиях неидеальной геометрии стен.

Назначение и область применения

Уравниватель высоты рейки DPX3 20 модулей, DPX-IS 250 используется для компенсации перепадов высоты при установке DIN-рейки типа G. Применяется в электрощитах, где требуется жесткая и ровная фиксация автоматических выключателей, УЗО, реле и других устройств. Подходит для промышленного, коммерческого и жилого сектора - например, при монтаже щитов в старых зданиях с деформированными поверхностями или на бетонных стенах с неровностями.

Технические характеристики

• Тип изделия: аксессуар для DIN-рейки
• Исполнение: G-рейка (совместим с типом G)
• Материал: алюминий, толщиной 1,3 мм
• Поверхность: необработанная - без покрытия, требует защиты при эксплуатации в агрессивной среде
• Поддерживаемое количество модулей: 20
• Расстояния между отверстиями: не предусмотрены - крепление осуществляется через корпус уравнителя, без предварительно заданных шагов

Совместимость и монтаж

Уравниватель высоты рейки DPX3 20 модулей, DPX-IS 250 совместим со всеми стандартными DIN-рейками типа G, используемыми в сериях XL3 от Legrand. Монтаж выполняется путём фиксации уравнителя к стене с помощью саморезов или анкеров (не входят в комплект). После этого DIN-рейка защёлкивается сверху на профиль уравнителя. Крепёж выбирают исходя из материала стены - бетон, кирпич, гипсокартон. Отсутствие предустановленных отверстий позволяет гибко выбирать место крепления, но требует самостоятельного разметки.

Особенности конструкции

Конструкция выполнена из одного цельного элемента из алюминия, что гарантирует прочность и минимальный прогиб под нагрузкой. Наличие необработанной поверхности снижает стоимость, но делает изделие восприимчивым к коррозии - рекомендуется использовать в сухих помещениях или дополнительно окрашивать при необходимости. Профиль имеет внутреннюю форму, обеспечивающую плотное зацепление с DIN-рейкой без люфта.

Преимущества

• Обеспечивает идеальное выравнивание рейки даже на сильно неровных поверхностях
• Высокая механическая жёсткость благодаря алюминиевой конструкции толщиной 1,3 мм
• Простота установки - не требует сложных инструментов или дополнительных деталей
• Совместим с широким спектром оборудования серии XL3 от Legrand

Ограничения применения

• Не предназначена для использования во влажных, сырых или агрессивных средах без дополнительной защиты (коррозия необработанного алюминия)
• Не подходит для DIN-реек других типов (например, C или N)
• Не содержит крепёж - необходимо приобрести самостоятельно
• Не рекомендовано применять в местах с постоянным воздействием вибраций без дополнительной фиксации

Примеры использования

• Электрощит в подвале частного дома с неровной бетонной стеной
• Щитовая в производственном цеху, где стена имеет перепады до 5 мм
• Монтаж распределительного шкафа в офисе после ремонта, когда стена была выровнена не полностью

Практические советы

• Перед монтажом проверьте уровень стены - уравниватель эффективен при перепадах до 8–10 мм
• Для долговечности в условиях повышенной влажности нанесите на поверхность уравнителя антикоррозийный состав (например, грунт-краску)
• Выбирайте крепёж с учётом веса всей установленной рейки - 20 модулей с оборудованием могут достигать 3–4 кг
• При использовании в щитах с большим количеством проводов следите, чтобы они не перегибались на краях уравнителя
• DPX3 20 модулей, DPX-IS 250 - оптимальный выбор, если вам нужна надёжная основа для 20 модульной рейки в рамках серии XL3 от Legrand Euro
