Ушко У1-7-16 (70кН) НИЛЕД 14700016 ВК 23402012

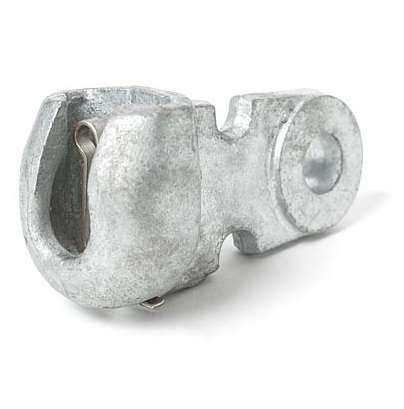

Ушко (FIS 1-7-16) ВК - металлический элемент крепления, используемый для соединения изоляторов и сцепной арматуры с траверсами воздушных линий электропередачи. Произведён из оцинкованной стали, соответствует климатическому исполнению УХЛ-1, обеспечивает надёжное соединение в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Ушко (FIS 1-7-16) ВК применяется в узлах анкерного крепления неизолированных и защищённых проводов на опорах ЛЭП. Его задача - обеспечить механическую связь между изоляторами типа «пестик», серьгами и траверсами. Подходит для установки в анкерных и промежуточных опорах, где требуется прочное и долговечное соединение без дополнительных механизмов фиксации.

Технические характеристики

• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в агрессивных средах
• Климатическое исполнение: УХЛ-1 - допустимо использование при температурах от −60 C до +40 C, в условиях повышенной влажности и атмосферных осадков
• Стандартная комплектация: только само ушко; W-образный замок не входит в комплект и должен подбираться отдельно

Совместимость и монтаж

Ушко (FIS 1-7-16) ВК совместимо с серегами и оконцевателями изоляторов типа «пестик». Для сборки используется следующая последовательность:

1. Вынуть W-образный замок из ушка (если он был установлен ранее).
2. Вставить серьгу или оконцеватель изолятора внутрь проушины ушка.
3. Закрыть соединение W-образным замком, который должен плотно зафиксировать детали.

Необходимо проверять соответствие диаметра входящего элемента (сереги/оконцевателя) внутреннему зазору ушка - несоответствие может привести к проскальзыванию или деформации.

Безопасность и стандарты

Производится из оцинкованной стали в соответствии с требованиями к изделиям для энергетических систем. Климатическое исполнение УХЛ-1 гарантирует работу в условиях, предусмотренных ГОСТ 15150. Применение в сетях напряжением до 35 кВ - согласно практикам распределительных сетей РФ.

Преимущества

• Высокая коррозионная стойкость благодаря цинковому покрытию - продлевает срок службы в условиях высокой влажности и загрязнённой атмосферы
• Простая конструкция - позволяет выполнять монтаж без специального оборудования
• Подтверждённая надёжность в эксплуатации на воздушных линиях - используется в традиционных схемах крепления уже много лет

Ограничения применения

• Не предназначен для нагрузок выше проектных значений - не использовать как самостоятельный несущий элемент без серьги или изолятора
• W-образный замок не входит в комплект - необходимо заранее подготовить совместимые замки
• Не рекомендовано применение в местах с постоянными ударными нагрузками или вибрацией без дополнительной фиксации

Примеры использования

• Крепление изоляторов типа «пестик» к траверсе анкерной опоры на ЛЭП 6–10 кВ
• Соединение сцепной арматуры с гирляндами изоляторов на промежуточных опорах
• Фиксация ответвлений провода в точках перехода от одного типа крепления к другому

Практические советы

• Перед монтажом проверьте целостность цинкового покрытия - повреждения увеличивают риск коррозии
• Выбирайте W-образные замки того же класса прочности, что и ушко - не допускайте слабых звеньев в цепи
• При работе в районах с высокой запылённостью регулярно осматривайте соединения на предмет заклинивания замка
• Ушко (FIS 1-7-16) ВК имеет посадочную форму, рассчитанную под стандартные сереги - не используйте нестандартные элементы без предварительной проверки совместимости
