Консоль усиленная основание 200мм цинк-ламельная - BBH6020ZL ДКС

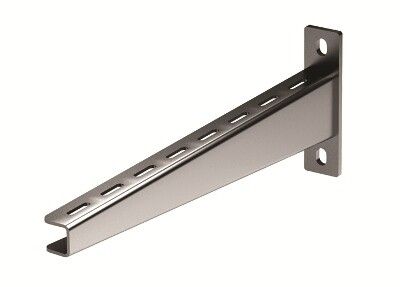

Консоль усиленная 200 миллиметров, цинк-ламельное покрытие от DKC (ДКС) - это надёжный опорный кронштейн из оцинкованной стали толщиной 2 мм, предназначенный для монтажа кабельных лотков шириной 200 мм при высоких механических нагрузках. Артикул bbh6020zl входит в серию B5 Combitech и используется там, где важны прочность, долговечность и устойчивость к коррозии.

Назначение и область применения

Консоль усиленная 200 миллиметров, цинк-ламельное покрытие служит для жёсткого крепления кабельных лотков к стенам или профилям систем кабельного монтажа. Подходит для установки в условиях повышенных механических нагрузок и агрессивных сред. Применяется в промышленных объектах: автосборочных цехах, логистических комплексах, энергообъектах, строящихся зданиях с открытой проводкой.

Технические характеристики

• Тип изделия: опорный кронштейн
• Ширина лотка: 200 мм
• Несущая способность: 3,6 кН (эквивалентно около 360 кг равномерно распределённой нагрузки)
• Угол фиксации: 90 градусов - позволяет монтировать лоток перпендикулярно поверхности
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: цинк-ламельное - слоистая защита против коррозии
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Совместимость с профилями: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51

Совместимость и монтаж

Консоль усиленная 200 миллиметров, цинк-ламельное покрытие крепится двумя способами:

• На профильную систему B5 Combitech - через зацепление в указанные типы профилей (BPL, BPV, BPM, BPD); требуется точное совпадение форм соединений
• На стену - с помощью анкеров или болтов; предварительно необходимо просверлить отверстия в основании кронштейна

Не используйте с профилями других серий - несовместимые формы могут вызвать деформацию или снижение несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости. Материал и покрытие не выделяют токсичных веществ при нагреве до рабочих температур. Соответствует нормам ГОСТ для металлических изделий в промышленном электрооборудовании.

Преимущества

• Высокая несущая способность - 3,6 кН позволяет удерживать длинные участки лотков с плотным заполнением кабелями
• Цинк-ламельное покрытие устойчиво к механическим повреждениям и химическим воздействиям - лучше, чем обычное гальваническое цинкование
• Стальная конструкция толщиной 2 мм обеспечивает минимальную деформацию даже при длительной нагрузке
• Подходит для монтажа в сырых, пыльных и агрессивных средах - например, в автомастерских или на заводах

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения - цинк-ламельное покрытие не рассчитано на постоянное прямое солнечное освещение
• Запрещено применять с лотками шириной более 200 мм - возможна потеря устойчивости
• Не рекомендуется использовать в местах с частыми ударными нагрузками (например, рядом с движущимися механизмами без кожухов)
• Требуется соблюдение шага крепления - максимальный интервал между консолями зависит от веса лотка и количества кабелей

Примеры использования

• Кабельные трассы в цехах автомобилестроения - где много масла, брызг, вибраций
• Электрощитовые помещения на стройплощадках - требуют надёжной фиксации при временных условиях
• Лоточные системы в логистических терминалах - с большим числом силовых и сигнальных кабелей
• Объекты ЖКХ с открытым монтажом - когда нужна долговечная система без замены 10–15 лет

Практические советы

• Перед монтажом проверьте соответствие профиля - особенно важно для BPD и BPM-серий, у них отличается форма крепёжного паза
• При креплении на стену используйте анкеры класса не ниже A4, подходящие по диаметру к отверстию в кронштейне
• Для лотков длиной свыше 2 метров устанавливайте консоли с шагом не более 1,2 м - иначе возникнет прогиб
• При использовании в агрессивной среде (например, с кислотными парями) дополнительно контролируйте состояние покрытия каждые 6 месяцев
• Артикул bbh6020zl можно комбинировать с другими элементами серии B5 Combitech - все компоненты имеют стандартизованные соединения
