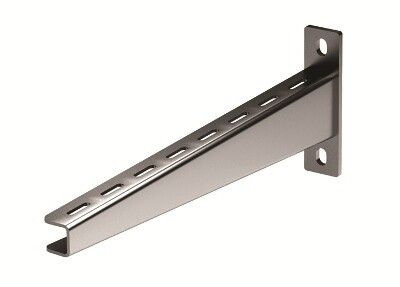

Консоль усиленная 400мм тяжелая горячеоцинкованная | BBH7040HDZ DKC ДКС

Консоль усиленная 400 мм тяжелая горячеоцинкованная от DKC (ДКС), артикул bbh7040hdz, предназначена для надежной фиксации кабельных лотков при высоких механических нагрузках. Продукт из серии B5 Combitech сочетает прочность стали, устойчивость к коррозии и совместимость с популярными профилями, что делает его решением для промышленных объектов с жесткими условиями эксплуатации.

Назначение и область применения

Консоль усиленная 400 мм тяжелая горячеоцинкованная используется для крепления кабельных лотков шириной до 400 мм в местах с повышенной нагрузкой. Подходит для установки в промышленных зонах: цехах, энергообъектах, насосных станциях, на открытых площадках и в помещениях с высокой влажностью. Обеспечивает удержание лотков с кабелями массой до 424 кг (эквивалент 4,16 кН).

Технические характеристики

• Ширина лотка: 400 мм
• Несущая способность: 4,16 кН (≈424 кг)
• Толщина материала: 3 мм
• Материал: сталь с горячим цинкованием
• Угол установки: 90° (вертикальное крепление)
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности и запыленности
• Тип кронштейна: опорный

Совместимость и монтаж

Консоль усиленная 400 мм тяжелая горячеоцинкованная совместима со следующими профилями системы B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Также допускается крепление напрямую к стене с помощью анкеров или болтов. Монтаж выполняется через предварительно просверленные отверстия - не требует специальных инструментов. Для обеспечения равномерного распределения нагрузки рекомендуется использовать минимум две консоли на один лоток длиной более 2 метров.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и выдерживает воздействие агрессивных сред благодаря горячего цинкованию. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях, близких к экстремальным. Соответствие стандартам IEC 61537 и ГОСТ Р 50571.15.10 не указано явно, однако конструктивно изделие выполнено в соответствии с практиками промышленного кабельного монтажа.

Преимущества

• Высокая несущая способность - позволяет устанавливать тяжелые лотки с большим количеством кабелей
• Горячее цинкование защищает от коррозии даже при постоянном контакте с влагой, химическими веществами или соляным туманом
• Толщина металла 3 мм обеспечивает жесткость и долговечность при вибрациях и ударных нагрузках
• Огнестойкость снижает риск распространения пламени в случае аварий
• Серый цвет не требует окраски после монтажа - готов к использованию сразу

Ограничения применения

• Не предназначен для горизонтального крепления - угол 90° исключает использование как подвесной элемент
• Не рассчитана на динамические нагрузки выше 4,16 кН - превышение вызывает деформацию
• Не применяется в средах с постоянным воздействием кислот, щелочей или растворителей - хотя цинк устойчив, длительный контакт с агрессивными жидкостями может снизить срок службы
• Требует точного подбора профиля - несовместима с другими системами крепления вне серии B5 Combitech

Примеры использования

• Фиксация лотков в цехах металлургических заводов с высокой влажностью и перепадами температур
• Поддержка силовых кабелей на подстанциях и распределительных пунктах
• Монтаж кабельных трасс в пищевых производствах, где требуется частая мойка оборудования
• Установка в тоннелях, метро, на железнодорожных станциях - там, где важны долговечность и безопасность

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 400 мм - консоль не адаптирована для других размеров
• При креплении на стену используйте анкерные болты класса прочности не ниже 8.8
• Для длинных участков трассы (более 3 м) увеличьте количество консолей - шаг между ними не должен превышать 1,5–2 м
• Проверяйте целостность цинкового слоя перед установкой - при наличии сколов лучше обработать их антикоррозийным составом
• Консоль усиленная 400 мм тяжелая горячеоцинкованная от DKC (ДКС) - идеальный выбор, когда нужна максимальная надежность вместо экономии
