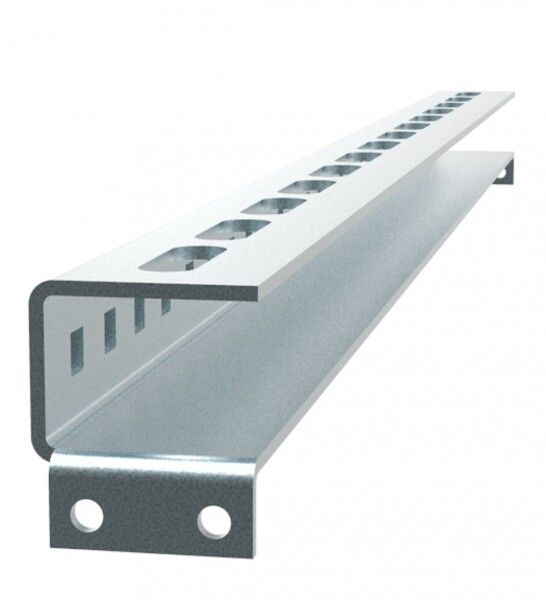

Усиленная рейка FORT для корпуса шириной 800 (2шт.) EKF PROxima | FUR8

Усиленная рейка FORT для корпуса шириной 800 (2 шт.) от EKF - это прочная монтажная плата, предназначенная для установки внутри шкафов серии FORT. Она обеспечивает надёжную фиксацию оборудования в условиях повышенных механических нагрузок, особенно в промышленных системах автоматизации и силовых НКУ. Артикул fur8 включает две рейки, рассчитанные на совместное использование с корпусами шириной 800 мм.

Назначение и область применения

Усиленная рейка FORT для корпуса шириной 800 (2 шт.) используется для крепления электромонтажного оборудования внутри шкафов серии FORT: автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для промышленных объектов - станций управления, распределительных пунктов, систем автоматизации технологического оборудования. Применяется там, где требуется устойчивость к вибрациям, ударным нагрузкам и длительной эксплуатации.

Технические характеристики

• Тип изделия: монтажная плата
• Материал: оцинкованная сталь
• Толщина материала: 2,5 мм
• Исполнение: специальный профиль с усиленной жёсткостью
• Форма просечки: квадратные отверстия и продольный паз для регулируемого крепления
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка совместима исключительно со шкафами серии FORT от EKF, имеющими ширину 800 мм. Устанавливается на внутренние направляющие каркаса шкафа. Крепление осуществляется через предварительно выполненные квадратные отверстия с помощью болтов или самонарезающих винтов. Продольный паз позволяет перемещать оборудование вдоль рейки без сверления новых отверстий. Для правильной установки используйте два комплекта - один на каждую сторону корпуса, как указано в названии (2 шт.).

Безопасность и стандарты

Рейка изготовлена из оцинкованной стали, что обеспечивает коррозионную стойкость в средах с повышенной влажностью. Совместима с шкафами серии FORT, имеющими степень защиты IP31 и IP54. Соответствует требованиям к механической прочности, предъявляемым к оборудованию в промышленных условиях. Сертифицирована для работы в зонах с сейсмической активностью до 8 баллов по шкале MSK.

Преимущества

• Увеличенная толщина металла (2,5 мм) против обычных 1–1,5 мм - повышает долговечность и снижает деформацию под нагрузкой
• Специальный профиль обеспечивает равномерное распределение веса установленного оборудования
• Квадратные отверстия и продольный паз позволяют легко переставлять устройства без дополнительных инструментов
• Цинковое покрытие защищает от ржавчины даже при постоянном воздействии влаги и химически агрессивных сред

Ограничения применения

Не применяется вне шкафов серии FORT - несовместима с другими сериями корпусов (например, PROxima, Kompakt и др.), поскольку имеет уникальную геометрию крепления. Не рекомендуется использовать в качестве несущего элемента для тяжёлых силовых модулей массой более 100 кг на одну рейку без дополнительной опоры. Не предназначена для наружной установки - работает только во внутреннем пространстве закрытого шкафа.

Примеры использования

• Установка автоматических выключателей и контакторов в шкафу управления насосной станцией
• Крепление преобразователей частоты и PLC-блоков в системе автоматизации конвейера
• Сборка силового щита НКУ на ток до 4000 А в цехе металлургического производства
• Монтаж реле и терморегуляторов в распределительном пункте с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы шкаф имел именно ширину 800 мм - другие размеры не подходят
• Используйте обе рейки из комплекта (2 шт.) одновременно - они работают как пара для равномерной нагрузки
• При креплении тяжёлых устройств (более 30 кг) используйте минимум три точки крепления на каждой рейке
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию профиля
• Проверяйте целостность цинкового слоя после транспортировки; при повреждениях обработайте участки антикоррозийным составом
