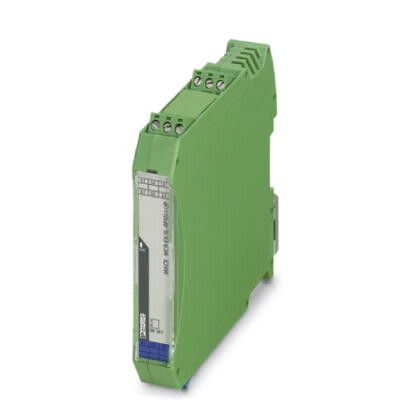

Усилитель с развязкой питания/развязкой по входу MACX MCR-EX-SL-RPSSI-I-UP | 2865793 Phoenix Contact

Усилитель с развязкой питания и по входу MACX MCR-EX-SL-RPSSI-I-UP, MCR-EX-SL-R от Phoenix Contact предназначен для усиления слабых аналоговых сигналов в условиях электромагнитных помех, где важна гальваническая изоляция между питанием, входом и выходом. Этот модуль применяется в автоматизированных системах управления, особенно там, где требуется надёжная передача сигнала без влияния шумов и перепадов потенциала.

Назначение и область применения

Усилитель с развязкой питания и по входу MACX MCR-EX-SL-RPSSI-I-UP, MCR-EX-SL-R преобразует и усиливает входной токовый сигнал 4–20 мА до выходного аналогового сигнала того же диапазона, сохраняя при этом полную гальваническую развязку. Подходит для установки на DIN-рейку в распределительных щитах. Применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, в системах сбора данных, где есть высокий уровень ЭМП или различия земляных потенциалов между устройствами.

Технические характеристики

• Входной сигнал: 4–20 мА (токовый)
• Выходной сигнал: 4–20 мА (токовый)
• Гальваническая развязка: между входом, выходом и источником питания
• Питание: внешнее, напряжение не указано — требует подключения отдельного источника
• Конструкция: модуль для монтажа на DIN-рейку 35 мм
• Интерфейс: клеммный зажим для проводов

Совместимость и монтаж

Усилитель с развязкой питания и по входу MACX MCR-EX-SL-RPSSI-I-UP, MCR-EX-SL-R совместим со всеми устройствами серии MACX от Phoenix Contact. Устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы — зачищенные провода сечением до 2,5 мм². Максимальный момент затяжки — 0,5 Н·м. Перед монтажом убедитесь, что питание отключено. Разъёмные клеммы позволяют заменить модуль без демонтажа проводов.

Безопасность и стандарты

Усилитель с развязкой питания и по входу MACX MCR-EX-SL-RPSSI-I-UP, MCR-EX-SL-R соответствует требованиям безопасности IEC 61010-1 и имеет сертификаты CE. Гальваническая развязка обеспечивает защиту от импульсных перенапряжений и утечек тока, снижая риск повреждения чувствительной аппаратуры.

Преимущества

• Полная развязка входа и питания исключает влияние шумов и земельных петель
• Стандартный форм-фактор позволяет легко заменить аналогичные устройства в существующих системах
• Надёжные клеммы обеспечивают долговременный контакт даже при вибрациях
• Не требует настройки — работает сразу после подключения

Ограничения применения

• Не предназначена для работы с напряжением — только с токовым сигналом 4–20 мА
• Не имеет встроенного источника питания — необходимо подключение внешнего источника постоянного тока
• Работает только в температурном диапазоне, указанном производителем (не предоставлено — уточнять в документации)
• Не поддерживает цифровые протоколы (HART, Modbus и др.)

Примеры использования

• Передача сигнала от датчика давления на PLC в цехе с мощными частотниками
• Подключение термопреобразователя с удалённым заземлением к контроллеру
• Обеспечение стабильного сигнала от расходомера в системе водоснабжения с несколькими контурами заземления

Практические советы

• При подключении используй экранированные кабели — экран заземляйте только с одной стороны, чтобы избежать петлевых токов
• Проверьте полярность подключения: неверная коммутация может вывести устройство из строя
• Если сигнал нестабилен — проверьте целостность цепи и наличие лишних заземлений на участке между датчиком и усилителем
• Заменяя старый модуль, сверьте тип входного/выходного сигнала — этот усилитель не подойдёт для напряжения 0–10 В
