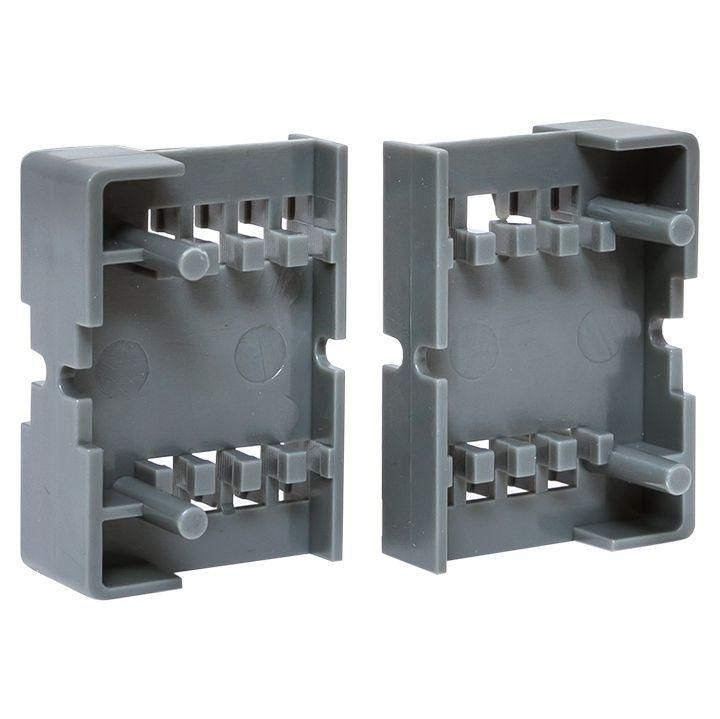

Усилитель жесткости для реверсивных рубильников (I-0-II) TwinBlock 315-400А | tb-str-315-400-rev EKF

Усилитель жесткости для реверсивных рубильников (I-0-II) TwinBlock 315-400А от EKF предназначен для повышения механической устойчивости рубильников при частых переключениях, особенно в условиях высоких нагрузок. Этот элемент усиливает надежность работы устройств серии TwinBlock, обеспечивая долговечность контактов и предотвращая деформацию механизма.

Назначение и область применения

Усилитель жесткости для реверсивных рубильников (I-0-II) TwinBlock 315-400А используется исключительно совместно с реверсивными рубильниками серии TwinBlock EKF номиналом 315–400 А. Он не является самостоятельным коммутационным устройством - его задача: минимизировать люфт и изгиб рычагов при многократном переключении между положениями I-0-II. Применяется в системах распределения электроэнергии, где требуется частая смена направления питания: на станках, конвейерах, в щитах автоматизации, в промышленных объектах с реверсивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Тип изделия: Укрепитель (не коммутирует ток, не имеет собственных контактов)
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки внутри закрытого корпуса
• Способ монтажа: Частично интегрируемый - крепится непосредственно к раме рубильника, не заменяет основную конструкцию, дополняет её
• Рабочий ток: соответствует номиналу рубильника - 315–400 А

Совместимость и монтаж

Усилитель жесткости TwinBlock 315-400А совместим только с реверсивными рубильниками серии TwinBlock EKF того же токового класса. Монтируется на заводе или при сборке шкафа: фиксируется болтами к боковой стенке корпуса рубильника, соединяясь с механизмом переключения. Не требует подключения проводов. Критически важно: не использовать с другими сериями рубильников - даже аналогичными по габаритам, так как форма крепления и ось рычага отличаются. После установки проверьте свободный ход рукоятки - отсутствие заеданий.

Безопасность и стандарты

Изделие не имеет собственной степени защиты (IP00), поэтому обязательно должно устанавливаться внутрь электрического шкафа с классом защиты не ниже IP54. Соответствует требованиям к механической прочности компонентов, применяемых в распределительных устройствах согласно ГОСТ Р 50030.3 и IEC 60947-3. Не содержит опасных материалов, не выделяет веществ при нормальной работе.

Преимущества

• Повышает срок службы рубильника за счет снижения механического износа рычагов
• Обеспечивает точное позиционирование переключателя, предотвращая случайные переходы между состояниями
• Уменьшает риск возникновения дуги при переключении под нагрузкой благодаря стабилизации контактов
• Не требует обслуживания после установки

Ограничения применения

• Не применяется с нереверсивными рубильниками - несовместим по конструкции
• Запрещено использование вне закрытого корпуса - IP00 не защищает от пыли, влаги, ударов
• Не подходит для сред с агрессивными газами, паром или постоянной вибрацией выше нормы - может произойти ослабление креплений
• Не заменяет собой рукоятку или привод - работает только как усилитель конструкции

Примеры использования

• Промышленный станок с реверсивным двигателем - усилитель предотвращает смещение рычага при частых изменениях направления вращения
• Щитовая система на пищевом производстве - обеспечивает стабильность переключения между двумя источниками питания
• Лифтовые системы с аварийным резервированием - гарантирует четкую фиксацию положения “выкл” при необходимости быстрого отключения

Практические советы

• Перед установкой убедитесь, что рубильник установлен правильно - зазор между усилителем и осью рычага должен быть минимальным, без натяга
• Проверяйте затяжку крепежа после первых 10–15 циклов переключения - возможна усадка материала
• Если используете выносную рукоятку - учитывайте, что усилие передается длиннее, и усилитель становится еще важнее для сохранения точности
• Не устанавливайте усилитель на старые модели TwinBlock до 2018 года - изменена конструкция крепления
• Храните в сухом месте - хотя изделие не чувствительно к влаге, металлические части могут окисляться при длительном воздействии
