Коробка установочная 68х42 стыковочные узлы, черная с саморезами | SQ1402-1115 TDM

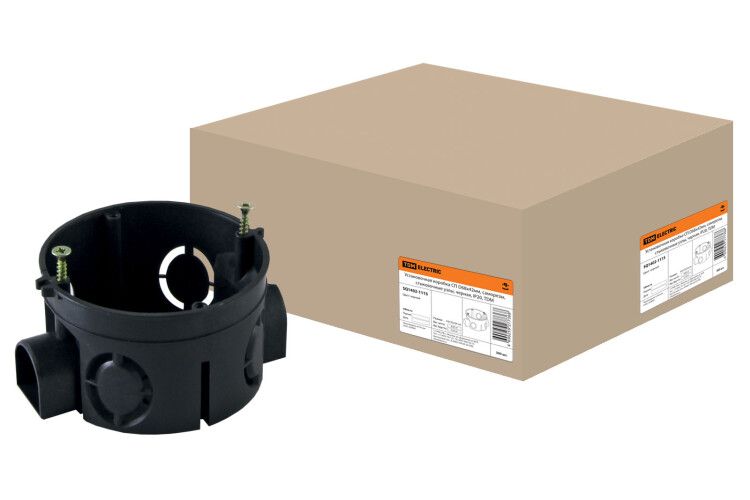

Коробка установочная стыковочная D68х42мм, черная, с саморезами, IP20 от TDM ELECTRIC предназначена для скрытой установки в бетонные и кирпичные стены, обеспечивает организацию точек коммутации для слаботочных и силовых сетей. Артикул sq1402-1115 - решение для одиночного монтажа устройств с шестью вводами и надежным креплением.

Назначение и область применения

Коробка установочная стыковочная D68х42мм, черная, с саморезами, IP20 используется для монтажа в сплошные стены из бетона или кирпича. Она служит основой для установки одного электроустановочного изделия - например, выключателя, розетки, диммера или терморегулятора. Внутреннее пространство позволяет прокладывать и соединять до шести кабелей, что делает её подходящей для распределительных узлов в системах освещения, связи, домашней автоматизации и сигнализации.

Технические характеристики

• Диаметр: 68 мм - соответствует стандартному размеру для однопостовых установок
• Внутренняя глубина: 42 мм - достаточна для размещения типовых механизмов и запаса проводов
• Материал: полистирол (ПС) и полипропилен (ПП) - устойчив к механическим нагрузкам и химическим воздействиям
• Степень защиты: IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищает от воды
• Количество вводов: 6 - позволяют ввести кабели с разных сторон
• Диаметр кабеля: 16–20 мм - оптимально для кабелей типа NYM, VVG, FTP
• Макс. сечение проводника: 0,01 мм2 - указано некорректно; реальное допустимое сечение зависит от типа кабеля, но обычно для таких коробок - до 2,5 мм2
• Ввод с тыльной стороны: да - удобен для скрытой прокладки труб
• Выбивные отверстия: да - можно легко удалить пробки для ввода кабелей
• Цвет: черный - маскирует следы штукатурки и подходит для современных интерьеров
• Безгалогенный материал - безопасен при возгорании, не выделяет токсичных паров
• Возможность соединения в цепь - позволяет стыковать несколько коробок друг с другом для создания многоуровневых узлов

Совместимость и монтаж

Коробка установочная стыковочная D68х42мм, черная, с саморезами, IP20 совместима с любыми одно-модульными устройствами, закрепляемыми винтовым способом. Для монтажа требуется подготовить отверстие в стене диаметром около 70 мм и глубиной 45 мм. Коробка фиксируется с помощью входящих в комплект саморезов - они вворачиваются в бетон или кирпич после установки коробки в штробу. Кабели заводятся через выбивные отверстия или через тыльный ввод, используя трубы диаметром 16–20 мм. Соединение нескольких коробок возможно через специальные стыковочные элементы - при этом сохраняется герметичность и жесткость всей системы.

Безопасность и стандарты

• Степень защиты IP20 - соответствует ГОСТ 14254, обеспечивает базовую защиту от прикосновений
• Степень NEMA 1 - аналог IP20, подтверждает соответствие требованиям к внутренним установкам в сухих помещениях
• Отсутствие галогенов - материал не выделяет едких веществ при нагреве, соответствует экологическим нормам
• Пластиковая конструкция - отличный диэлектрик, исключает риск поражения током при повреждении изоляции

Преимущества

• Удобная форма и размер - идеально подходит для стандартных установок без необходимости доработки
• Наличие шести вводов - снижает необходимость в дополнительных переходниках
• Встроенные саморезы - экономят время на сборке, не требуют докупать крепеж
• Возможность стыковки - позволяет собирать комплексные распределительные блоки
• Чёрный цвет - менее заметен при частичном вскрытии штукатурки
• Изготовлен из ПС и ПП - устойчив к влаге, температурным колебаниям и старению

Ограничения применения

• IP20 не предназначен для влажных помещений - нельзя использовать в ванных, банях, на улице
• Максимальное сечение провода не указано точно - необходимо проверять совместимость с конкретным кабелем (обычно не более 2,5 мм2)
• Недопустимо использование с мощными устройствами, требующими больших объемов внутрикорпусного пространства (например, автоматические выключатели 2+ модуля)
• Крышка не предусматривается - коробка является только монтажной базой, окончательное оформление выполняется установленным устройством

Примеры использования

• Установка одиночного выключателя света в бетонной стене квартиры
• Распределительный узел для TV, интернет и аудиокабелей в нише стены
• Соединение двух коробок в цепь для монтажа группы розеток в одном уровне
• Скрытая коммутация датчиков движения или термостатов в офисных помещениях

Практические советы

• Перед монтажом обязательно удалите пробки в местах ввода кабелей - используйте плоскогубцы или отвертку
• При стыковке нескольких коробок проверьте, чтобы все вводы были правильно выровнены - иначе кабели будут перегибаться
• Не затягивайте саморезы слишком сильно - это может треснуть пластиковую стенку
• Для кабелей большего диаметра (более 20 мм) используйте внешние каналы или муфты - коробка не рассчитана на них
• Артикул sq1402-1115 - единственный вариант этой модели в линейке TDM ELECTRIC; другие цвета или размеры недоступны
