Коробка установочная 68х42 стыковочные узлы, красная с саморезами | SQ1402-1116 TDM

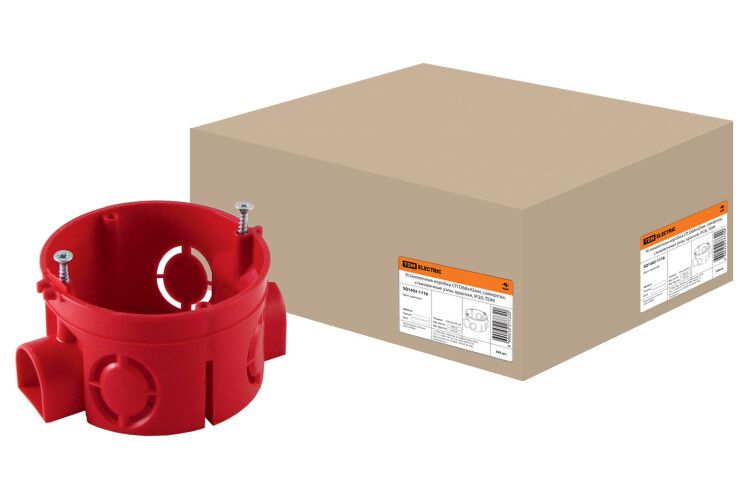

Коробка установочная для сплошных стен D68х42мм, красная, с саморезами и стыковочными узлами, IP20 от TDM ELECTRIC - это надёжный элемент для скрытой проводки в бетонных стенах, предназначенный для установки одного однополюсного устройства, например, выключателя или розетки. Артикул sq1402-1116 обеспечивает совместимость с кабелями диаметром 16–20 мм и поддерживает последовательное соединение нескольких коробок.

Назначение и область применения

Коробка установочная для сплошных стен D68х42мм, красная, с саморезами и стыковочными узлами, IP20 используется для монтажа электроустановочных изделий внутри сплошных стен - бетона, кирпича, шлакоблоков. Подходит для скрытой проводки в жилых, офисных и промышленных зданиях. Устройство рассчитано на установку одного модуля: выключателя, розетки, кнопки управления или другого аналогичного оборудования. Благодаря возможности соединения в цепь, несколько таких коробок можно расположить рядом, формируя многофункциональную группу.

Технические характеристики

• Диаметр: 68 мм
• Внутренняя глубина: 42 мм
• Материал: полистирол (ПС) и полипропилен (ПП)
• Цвет: красный
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли
• Количество вводов: 6 предварительно намеченных выбиваемых отверстий
• Диаметр труб для ввода: 16 / 20 мм
• Количество устанавливаемых устройств: 1
• Форма: круглая
• Крепление: винтовое
• Ввод с тыльной стороны: да
• Безгалогеновая конструкция: да
• Степень защиты NEMA: 1 - защита от случайного прикосновения к внутренним частям

Совместимость и монтаж

Коробка установочная для сплошных стен D68х42мм, красная, с саморезами и стыковочными узлами, IP20 монтируется в подготовленное отверстие в бетонной или кирпичной стене. Для фиксации используются входящие в комплект саморезы - они обеспечивают плотное прилегание к стене после затяжки. Выбиваемые отверстия позволяют легко ввести кабели диаметром 16–20 мм без дополнительных инструментов. Коробка совместима с любыми стандартными одиночными электроустановочными устройствами, закрепляемыми винтами. Возможна стыковка с другими такими же коробками - для создания рядов или групп.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает риск прикосновения к токоведущим частям, но не защищает от влаги - применение в сырых зонах (ванная, кухня, улица) запрещено. Материалы (ПС и ПП) не содержат галогенов, что снижает токсичность при возможном перегреве. Соответствие NEMA 1 гарантирует базовую механическую защиту.

Преимущества

• Удобные выбиваемые отверстия - не требуют сверления при монтаже
• Встроенные саморезы экономят время и материалы при установке
• Пластиковый корпус - отличный диэлектрик, устойчив к коррозии
• Возможность соединения в цепь - позволяет организовать группы устройств без лишних переходников
• Красный цвет - визуально выделяет коробку при обслуживании, особенно в сложных системах
• Нет галогенов - безопаснее при возгорании, соответствует экологическим нормам

Ограничения применения

• Не предназначен для установки во влажных средах - IP20 не защищает от воды
• Не подходит для открытой проводки - требуется бетонная или кирпичная стена
• Рассчитана только на одно устройство - нельзя установить двойную розетку или двухклавишный выключатель
• Не имеет крышки - необходимо использовать внешнюю декоративную рамку или лицевую панель
• Максимальный диаметр кабеля - 20 мм; более толстые провода не войдут

Примеры использования

• Установка одноклавишного выключателя в коридоре квартиры
• Монтаж розетки в комнате с бетонными стенами
• Создание группы из трёх коробок для выключателей света в длинном помещении
• Интеграция в системы автоматизации - для подключения датчиков или контроллеров

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен быть чуть больше 68 мм, чтобы коробка свободно вошла
• Выбивайте отверстия осторожно - используйте плоскогубцы, не перегружайте материал
• Если кабель тоньше 16 мм, используйте термоусадку или хомутик для герметизации ввода
• При стыковке нескольких коробок - ориентируйте вводы в одну сторону, чтобы не пересекались провода
• Обязательно используйте лицевую рамку - коробка sq1402-1116 не имеет собственной декоративной части
• Не применяйте в местах с высокой вибрацией - пластик не рассчитан на ударные нагрузки
