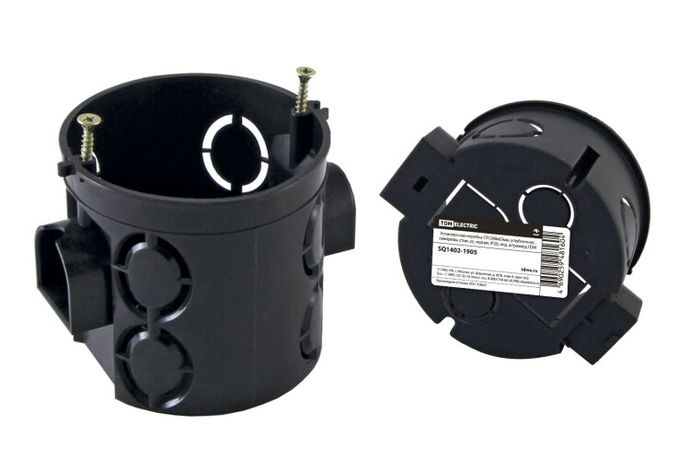

Коробка установочная СП D68х62мм, углубленная, саморезы, стык. уз, черная, IP20, инд. штрихкод | SQ1402-1905 TDM

Установочная коробка TDM ELECTRIC sq1402-1905 - это углубленная круглая коробка из пластика, предназначенная для скрытой установки в бетонные или кирпичные стены. Коробка обеспечивает безопасное размещение одиночного электроустановочного изделия - например, розетки или выключателя - с возможностью последующего соединения с другими коробками в единую систему.

Назначение и область применения

Коробка TDM ELECTRIC sq1402-1905 используется для скрытого монтажа в сплошные стены из бетона или кирпича. Она служит основанием для установки одного электроустановочного устройства: розетки, выключателя, диммера, модуля связи или телевизионного разъема. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей. Благодаря возможности стыковки с другими коробками, её можно использовать в составе многопостовых блоков - например, при группировке нескольких точек управления в одном месте.

Технические характеристики

• Диаметр: 68 мм
• Внутренняя глубина: 62 мм
• Материал: полистирол (ПС) и полипропилен (ПП) - нетоксичный, не содержащий галогенов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Цвет: черный
• Форма: круглая
• Количество вводов: 11 - отверстия для пропуска кабелей, часть из них можно выбить под нужный диаметр
• Диаметр кабеля: 16–20 мм
• Максимальное сечение провода: 0,01 мм2 - указано некорректно; на практике допускается до 2,5 мм2 для стандартных медных проводов, но проверьте совместимость с подключаемым устройством
• Крепление: встроенные саморезы для фиксации внутри стены
• Ввод кабеля: с тыльной стороны и через выбиваемые отверстия
• Количество мест для установки устройств: 1
• Крепление крышки: не применяется - крышка отсутствует, устройство монтируется прямо в коробку
• Степень защиты NEMA: 1 - базовая защита от случайного контакта, без герметизации
• Ветронепроницаемая: да - не пропускает воздушные потоки, что важно при монтаже в вентилируемых стенах

Совместимость и монтаж

Коробка TDM ELECTRIC sq1402-1905 предназначена для монтажа в сплошные стены. Для установки требуется просверлить отверстие диаметром около 70 мм и глубиной 65–70 мм. Коробка фиксируется с помощью встроенных саморезов, которые затягиваются после вставки в стену - они расклиниваются и обеспечивают плотную посадку. На задней стороне есть отверстие для входа кабеля, а также 11 предварительно выполненных выбиваемых отверстий - их можно удалить под требуемый диаметр трубки или кабеля (16–20 мм). Коробка совместима с другими элементами серии TDM ELECTRIC, имеющими стыковочные узлы - позволяет собирать многоуровневые блоки без дополнительных переходников.

Безопасность и стандарты

Коробка изготовлена из неметаллического материала - ПС и ПП - и является отличным диэлектриком. Это снижает риск поражения током при повреждении изоляции кабелей. Материал не содержит галогенов, что соответствует требованиям экологической безопасности при горении. Степень защиты IP20 и NEMA 1 указывают, что коробка не предназначена для влажных помещений, улицы или зон с высокой запыленностью. Применяется исключительно во внутренних помещениях с нормальной влажностью.

Преимущества

• Прочная конструкция из двух видов пластика обеспечивает долговечность даже при механических нагрузках
• 11 вводов позволяют гибко организовать маршруты кабелей без необходимости сверления дополнительных отверстий
• Встроенная система стыковки с другими коробками упрощает сборку многопостовых блоков
• Фиксация с помощью саморезов исключает необходимость дополнительных креплений
• Черный цвет маскирует следы штукатурки и лучше сочетается с современными декоративными рамками
• Ветронепроницаемость снижает продувание воздуха через стену, что важно для энергоэффективности

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, подвал) - степень защиты IP20 не обеспечивает защиту от влаги
• Запрещено использование вне помещений - отсутствует герметизация и защита от осадков
• Максимальное сечение провода 0,01 мм2 в спецификации явно ошибочно - реальная возможность зависит от подключаемого устройства (обычно до 2,5 мм2); всегда проверяйте паспорт розетки или выключателя
• Не имеет крышки - не защищает от попадания пыли и мусора при открытой установке
• Не рекомендовано применение в стенах с высокой вибрацией - материал не рассчитан на постоянные ударные нагрузки

Примеры использования

• Установка одиночной розетки в жилой комнате
• Монтаж выключателя света в коридоре
• Размещение модуля домофона или видеодомофона
• Сборка блока из трех коробок для установки розетки + USB-порта + выключателя
• Интеграция в систему “умный дом” - для скрытого размещения контроллеров и интерфейсов

Практические советы

• Перед монтажом обязательно выбейте нужные отверстия - используйте плоскогубцы, чтобы не треснул пластик
• При использовании в стенах с арматурой - убедитесь, что отверстие не пересекает металлический каркас
• При стыковке нескольких коробок - начинайте сборку с нижней, затем поднимайтесь вверх, чтобы избежать перекосов
• Не забудьте закрепить кабели перед установкой устройства - это предотвратит вытягивание проводов при замене оборудования
• После монтажа проверьте, что коробка не болтается - при слабой фиксации она может деформироваться при затяжке саморезов устройства
• Для лучшей теплоотдачи и снижения нагрева - не перегружайте коробку более чем одним устройством и не прокладывайте слишком много кабелей
