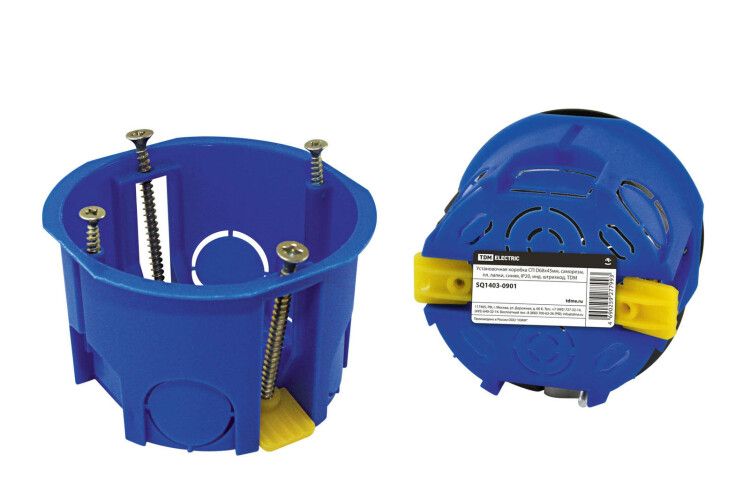

Установочная коробка СП D68х45мм, саморезы, пл. лапки, синяя, IP20, инд. штрихкод, | SQ1403-0901 TDM

Коробка установочная для полых стен D68х45мм от TDM ELECTRIC (артикул sq1403-0901) предназначена для скрытой установки одиночных электроустановочных изделий - выключателей, розеток, терморегуляторов - в пустотелых стенах. Коробка обеспечивает фиксацию устройства внутри перегородки, защищает провода и позволяет организовать безопасный ввод кабелей.

Назначение и область применения

Установочная коробка используется для монтажа одноразмерных устройств в стенах из гипсокартона, пеноблоков, пустотелого кирпича и других материалов с внутренней полостью. Подходит для бытовых и коммерческих объектов: жилых домов, офисов, гостиниц, школ. Применяется там, где требуется скрытая проводка и эстетичный внешний вид.

Технические характеристики

• Диаметр: 68 мм - соответствует стандартным отверстиям под круглые монтажные коробки
• Внутренняя глубина: 45 мм - достаточна для размещения одного модуля (розетки или выключателя)
• Материал: полистирол и полипропилен - устойчив к механическим нагрузкам, не горюч, не содержит галогенов
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды
• Количество вводов: 4 - позволяют подвести кабели с разных сторон
• Диаметр ввода: 16–20 мм - совместим с гофротрубой и кабелем аналогичного сечения
• Цвет: синий - отличается на фоне белых поверхностей, упрощает поиск при ремонте
• Крепление: распорные лапки + саморезы - надежно фиксируют коробку в полости стены
• Ввод с тыльной стороны - да, позволяет выводить кабель за пределы стены
• Количество мест для установки: 1 - рассчитана на один электроустановочный элемент

Совместимость и монтаж

Коробка совместима с любыми одинарными устройствами, имеющими стандартную систему крепления на распорки - например, с розетками и выключателями Schneider, Legrand, ABB, IEK. Для монтажа:

• Пробурите отверстие в стене диаметром около 70 мм
• Загрузите коробку в проём, выровняйте по уровню
• Закрутите саморезы - они активируют распорные лапки, плотно зажимая коробку внутри полости
• Выбейте необходимые отверстия под кабели (диаметром до 20 мм) - они легко ломаются руками
• Протяните кабель через заднее введение или боковые вводы
• Установите устройство на распорки и закрепите крышку

Индивидуальный штрихкод на корпусе позволяет отслеживать партию и использовать в системах учёта.

Безопасность и стандарты

• IP20 - соответствие международному стандарту IEC 60529: защита от прикосновений пальцами, но не от влаги
• NEMA 1 - защита от попадания твёрдых предметов, не герметична
• Отсутствие галогенов - материал не выделяет токсичных веществ при нагреве или возгорании
• Электроизоляция: высокая - пластик не проводит ток, снижает риск поражения при повреждении изоляции

Преимущества

• Прочные распорные лапки - не проседают даже в хрупких материалах типа гипсокартона
• Четыре ввода - гибкая маршрутизация кабелей, минимизация перегибов
• Легко выбираемые отверстия - не требуют специальных инструментов
• Синий цвет - визуально отличается от типичных белых коробок, ускоряет диагностику
• Встроенные саморезы - экономят время и исключают потерю крепежа
• Возможность соединения в цепь - несколько коробок можно расположить рядом, сохраняя целостность проводки

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от воды
• Не подходит для массивных стен - требует полости для распорок
• Не предназначен для многомодульных устройств - одна коробка = одно устройство
• Не рекомендовано использование в условиях постоянных вибраций - возможна потеря фиксации
• Максимальный диаметр кабеля - 20 мм; более толстые провода не войдут

Примеры использования

• Установка одинарной розетки в комнате на гипсокартонной перегородке
• Монтаж выключателя света в офисном помещении с пустотелыми стенами
• Подключение терморегулятора отопления в квартире с пенобетонными стенами
• Скрытый монтаж датчика движения в коридоре

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть больше 45 мм, чтобы коробка полностью поместилась
• При использовании гофротрубы - выбирайте её диаметр 16–20 мм, иначе не получится вставить в отверстие
• Не используйте силу при выламывании отверстий - достаточно легкого давления пальцами
• Если стена слишком мягкая - перед установкой заполните полость вокруг коробки монтажной пеной для усиления фиксации
• Артикул sq1403-0901 - всегда сверяйтесь с этим номером при заказе запасных коробок, так как другие модели TDM ELECTRIC могут иметь другой диаметр или глубину
