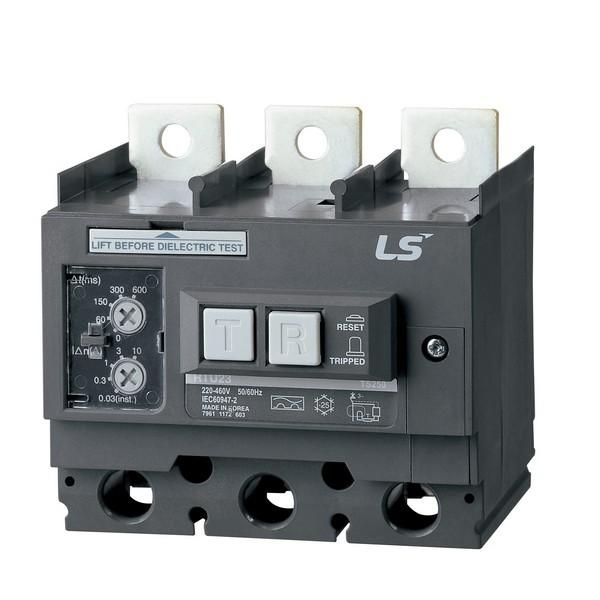

Устройство дифференциального тока RTU 23 TS250 220/460В тип А LS Electric 83481172603

Устройство дифференциального тока RCD RTU 23 AC 220/460В TS250 от LS Electric предназначено для защиты людей от поражения электрическим током при прямом или косвенном прикосновении. Монтируется напрямую к втычным и стационарным аппаратам без лишних соединений, что упрощает сборку щитов. Артикул 83481172603 соответствует серийной модели RTU 23.

Назначение и область применения

Устройство дифференциального тока RCD RTU 23 AC 220/460В TS250 защищает человека от удара током при утечке через корпус оборудования или при контакте с фазой. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для цепей с напряжением до 460 В переменного тока, где требуется высокая надёжность - например, на участках с повышенной влажностью, в мастерских, на конвейерах, у насосов и станков.

Технические характеристики

• Тип: RCD (устройство дифференциального тока), класс АС - реагирует на синусоидальный переменный ток утечки
• Номинальное напряжение: 220 / 460 В - работает в однофазных и трёхфазных сетях
• Максимальная рабочая температура: до +40 C (без снижения характеристик)
• Подключение: к нижним клеммам втычных и стационарных автоматических выключателей без внешних проводов
• Интеграция: совмещается с контактными аппаратами LS Electric серии RTU без переходников

Совместимость и монтаж

RCD RTU 23 AC 220/460В TS250 проектировался для установки исключительно на нижнюю часть втычных и стационарных аппаратов LS Electric того же семейства. Напрямую несовместим с изделиями других брендов. Для работы требуются только механическая фиксация и правильное подсоединение к выходным клеммам автомата - никаких перемычек, шин или дополнительных проводов не нужно. Это экономит время при сборке и снижает риск ошибок.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 61009-1 для устройств дифференциального тока. Обеспечивает отключение при утечке тока выше установленной чувствительности - типичные значения: 30 мА, 100 мА, 300 мА (выбор зависит от версии модификации; конкретную уставку проверяйте на маркировке устройства). Защита действует при любых условиях: даже при перебоях в сети или скачках напряжения.

Преимущества

• Простая установка: монтируется прямо на нижние клеммы автоматов - нет необходимости прокладывать отдельные провода
• Экономия места: компактная форма позволяет плотно устанавливать несколько устройств в одном ряду
• Высокая надёжность: механическая связь с автоматом гарантирует целостность цепи и предотвращает случайное отключение
• Работает в широком диапазоне напряжений: 220–460 В - подходит для большинства промышленных систем

Ограничения применения

• Не предназначен для защиты от импульсных токов утечки (например, от частотных преобразователей) - для этого нужны RCD типа B
• Не работает при отсутствии питания на входе автомата - если автомат отключен, RCD также не функционирует
• Только для переменного тока (класс АС); не подходит для постоянного тока или смешанных нагрузок
• Совместим только с аппаратами LS Electric серии RTU - не устанавливается на автоматы Schneider, ABB, Hager и другие

Примеры использования

• Щит освещения в бассейне - защита от утечки через воду
• Станок с металлообработкой - предотвращение удара током при повреждении изоляции двигателя
• Конвейерная линия в пищевой промышленности - безопасность при работе в условиях влажности
• Распределительный щит офисного здания - защита розеточных групп

Практические советы

• Перед монтажом убедитесь, что автомат, на который устанавливается RCD RTU 23, имеет подходящие клеммы - они должны быть совместимы с формой крепления устройства
• Проверьте маркировку на самом RCD: уставка тока утечки (например, 30 мА) указана на лицевой панели - выбирайте нужную в зависимости от уровня риска
• После установки обязательно протестируйте работу кнопкой «T» - она имитирует утечку и проверяет исправность механизма
• Не используйте RCD RTU 23 в качестве основного рубильника - он не рассчитан на частые включения/отключения под нагрузкой
• Замена возможна только аналогичной моделью - замена на другую марку потребует переделки схемы
