Устройства защиты от дугового пробоя DX3 Stop Arc 1P+N C10 10000А 30мА A (с АВДТ) Leg 415965 Legrand

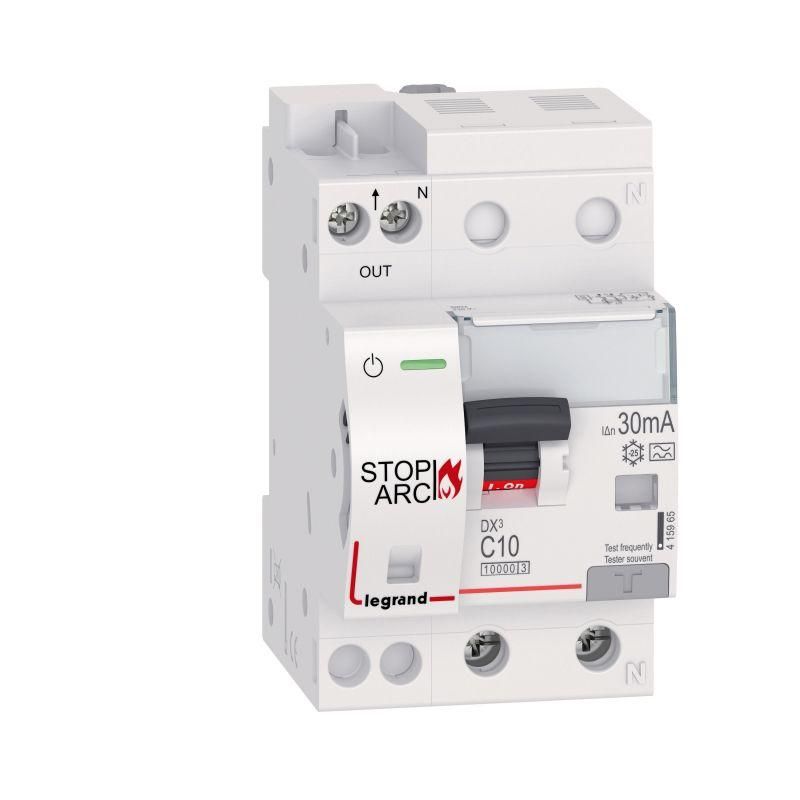

Устройство защиты от дугового пробоя DX3 Stop Arc 1P+N C10 10000A 30mA A (с автоматическим выключателем дифференциального тока) сочетает функции защиты от сверхтоков, утечек тока и электрических дуг — основной инструмент для предотвращения возгораний в бытовых и коммерческих сетях. Бренд Legrand, артикул 415965, обеспечивает надёжную работу в однофазных цепях до 230 В.

Назначение и область применения

DX3 Stop Arc 1P+N C10 10000A 30mA A предназначен для защиты от пожаров, вызванных электрической дугой — явления, которое часто остаётся незамеченным обычными автоматическими выключателями. Устройство реагирует на высокочастотные импульсы, характерные для повреждённых изоляций, ослабленных контактов или стареющих проводов. Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений, где есть риск возникновения дуговых замыканий — особенно там, где установлены длинные кабельные трассы, перегрузки или частые включения-выключения нагрузки.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (50 Гц)
• Номинальный ток: 10 А
• Номинальная отключающая способность: 10 кА (соответствует EN/IEC 61009-1)
• Дифференциальный ток срабатывания: 30 мА — защищает от поражения током и утечек
• Тип дифференциального тока: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники: ИБП, LED-освещение, зарядные устройства)
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели)
• Количество полюсов: 1+N — отключение фазы и нейтрали одновременно
• Степень защиты: IP20 — внутренняя установка в щитах, без защиты от воды и пыли
• Количество модулей DIN: 3
• Зажим нейтрального проводника расположен справа
• Подача питания — снизу
• Работает с переменным током (AC) — не предназначено для постоянного тока

Совместимость и монтаж

DX3 Stop Arc 1P+N C10 10000A 30mA A монтируется на DIN-рейку шириной 3 модуля. Совместим со всеми стандартными зубчатыми и гребёнчатыми шинами Legrand и других производителей. Для подключения используйте нижние зажимы — питание подводится снизу, что соответствует требованиям современных норм проектирования щитов. Нейтраль подключается только к правому зажиму — соблюдение этого правила обязательно для корректной работы защиты от дуги. Автоматический выключатель дифференциального тока (АВДТ) внутри устройства уже сбалансирован — внешних регулировок не требуется. Установка возможна только в закрытых щитах с доступом для обслуживания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 62606 (защита от дугового пробоя) и IEC/EN 61009-1 (устройства дифференциального тока). Сертифицировано для использования в системах TN-S и TN-C-S. Комплексная защита (дуга + утечка + перегрузка) снижает вероятность ложных срабатываний и повышает безопасность объекта. Рекомендовано использовать в соответствии с проектной документацией — указано в рекомендованном проектном ассортименте Legrand.

Преимущества

• Интеграция двух функций — защита от дуги и дифференциального тока — экономит место в щите и исключает необходимость установки двух отдельных устройств
• Тип A позволяет работать с современной электроникой, которая создаёт пульсирующие утечки (USB-зарядки, инверторы, LED-драйверы)
• Отключение нейтрали при срабатывании исключает опасность сохранения потенциала на нулевом проводе после аварии
• Высокая отключающая способность (10 кА) гарантирует надёжное отключение даже при значительных КЗ в сети
• Совместимость с сериями DX? позволяет легко добавить сигналы оповещения или дистанционное управление через дополнительные модули

Ограничения применения

• Не применяется в сетях с постоянным током (DC) — только AC 50 Гц
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитках
• Не подходит для мощных двигателей с высоким пусковым током — для них нужна характеристика D
• Не заменяет классические автоматы или УЗО — работает как их расширение, но требует наличия в цепи фазы и нейтрали
• Не имеет механической кнопки тестирования — проверка осуществляется через специальные тестеры или программное обеспечение Legrand

Примеры использования

• Щит квартиры: защита розеточных групп в спальне, детской комнате, кухне — места с большим количеством электроники
• Офис: защита серверной, рабочих мест с компьютерами, принтерами, ИБП
• Производственный участок: линии с частыми включениями оборудования, старая проводка, кабельные каналы
• Общественные здания: школы, больницы, библиотеки — где важна максимальная пожарная безопасность

Практические советы

• При замене старого автомата — убедитесь, что новый DX3 Stop Arc 1P+N C10 10000A 30mA A занимает те же 3 модуля и подключается снизу
• Проверьте направление подключения: нейтраль — только справа, фаза — слева; неверное подключение нарушит работу защиты от дуги
• Для удобства диагностики используйте модули сигнализации серии DX? — они покажут причину срабатывания (дуга / утечка / перегрузка)
• Не устанавливайте параллельно с другими УЗО — это может вызвать ложные срабатывания
• При проектировании щита — учтите, что этот аппарат требует больше места, чем обычный автомат, но заменяет два устройства
