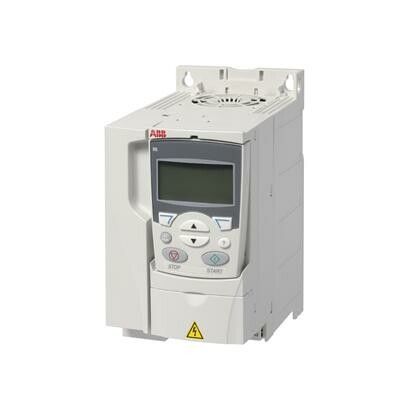

Преобразователь частоты ACS310-03E-25A4-4 11кВт 380В IP20 ABB

Name: Преобразователь частоты ACS310-03E-25A4-4 11кВт 380В IP20 ABB
Brand: ABB

Миниатюра Преобразователь частоты ACS310-03E-25A4-4 11кВт 380В 1

Преобразователь частоты ACS310-03E-25A4-4 11кВт 380В ABB

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Преобразователь частоты ACS310-03E-25A4-4 11кВт 380В IP20 ABB больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Преобразователь частоты ACS310-03E-25A4-4 от ABB предназначен для плавного управления асинхронными электродвигателями мощностью до 11 кВт в трехфазных сетях 380–480 В, обеспечивая регулировку скорости в диапазоне от 0 до 500 Гц. Модель ориентирована на стандартные технологические задачи с насосами, вентиляторами, компрессорами и конвейерными линиями, где требуется точное поддержание заданных параметров через встроенные два ПИД-регулятора. Критическим условием выбора является отсутствие штатной панели управления в комплекте: устройство рассчитано на дистанционное задание параметров или управление через внешние интерфейсы, что упрощает монтаж в шкафах с вынесенным пультом. Для интеграции в системы автоматизации преобразователь оснащен портами RS-485 и RS-232 с поддержкой протокола Modbus RTU, позволяя передавать данные и управлять процессом без дополнительных шлюзов. Входы и выходы включают 2 аналоговых входа, 1 аналоговый выход, 5 дискретных входов и 1 транзисторный выход, а также стандартный набор реле, с возможностью расширения до 3 дополнительных реле через опцию. Степень защиты IP20 требует установки оборудования в отапливаемом шкафу управления, исключающем попадание пыли и влаги, что ограничивает применение в открытых зонах. Номинальный ток 25,4 А определяет предельную нагрузку, при превышении которой возможно срабатывание защиты, поэтому подбор по мощности двигателя должен учитывать реальные пусковые токи и режим работы.

Технические характеристики устройства авторегулирования ACS310-03E-25A4-4

Бренд

ABB

Глубина

332 мм.

Ширина

216 мм.

Высота

219 мм.

Вес

3.85 кг.

Частота

50/60 Гц

Напряжение

380 В

Тип изделия

Преобразователь частоты

Входы/выходы

2 AI,1 AO,5 DI,1 TO,1 RO (+ 3 RO - опция)

Частота сети

50/60 Гц

Количество фаз

ПИД-регуляторы

есть 2

Степень защиты

IP20

Номинальный ток

25.4 А

Гарантийный срок

24 мес

Сфера применения

Насос, вентилятор, компрессор, конвейер и т.п.

Степень защиты (IP)

IP20

Сетевое напряжение

380 ... 480 В

Количество вход. фаз

Наличие рекуперации

Нет

Тип преобразователя

U-Преобразователь напряжения

Диапазон регулировки

от 0 до 500 Гц

Измерение выход. тока

25.400 А

Количество выход. фаз

Поддержка протокола ASI

Нет

Поддержка протокола CAN

Нет

Поддержка протокола KNX

Нет

Поддержка протокола LON

Нет

Макс. частота на выходе

500 Гц

Номинальное напряжение

380-480 В

Номин. выход. напряжение

380 В

Поддержка протокола MODBUS

Да

Поддержка протокола SERCOS

Нет

Поддержка протокола TCP/IP

Нет

Поддержка протокола SUCONET

Нет

Наличие интерфейса связи

Modbus RTU, RS-485

Поддержка протокола INTERBUS

Нет

Поддержка протокола PROFIBUS

Нет

С оптическим интерфейсом

Нет

Поддержка протокола DeviceNet

Нет

Поддержка протокола PROFIsafe

Нет

Способ задания параметров

Ручной с передней панелью, дистанционное задание, возможность работы с различными сетевыми протоколами

Поддержка протокола EtherNet/IP

Нет

Поддержка протокола PROFINET IO

Нет

Поддержка протокола SafetyBUS p

Нет

Количество интерфейсов RS-232

Количество интерфейсов RS-485

Поддержка протокола Data-Highway

Нет

Поддержка протокола PROFINET CBA

Нет

Количество HW-интерфейсов RS-232

Количество HW-интерфейсов RS-485

Поддержка протокола INTERBUS-Safety

Нет

Поддержка протокола DeviceNet Safety

Нет

С элементом/блоком управления

Нет

Поддержка протокола Foundation Fieldbus

Нет

Поддержка протокола AS-Interface Safety at Work

Нет

Возможно управление в 4-х квадрантах

Нет

Возможность выноса панели управления

Да

Номинальная мощность электродвигателя

11 КВт

Поддержка протокола других шинных систем

Нет

С встроенными тормозными сопротивлениями

Да

Выход. мощность при номин. выход. напряжении

11 кВт

Допускается применение в промышленной зоне

Да

Относительная симметрия сети, допуски по току

10 %

Относительная симметрия сети, допуски по частоте

4 %

Допускается применение в жилых и коммерческих зонах

Да

С возможностью подключения ПК (персонального компьютера)

Да

Макс. выход при линейной нагрузке при номин. выход. напряжении

11 кВт

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

11 кВт
