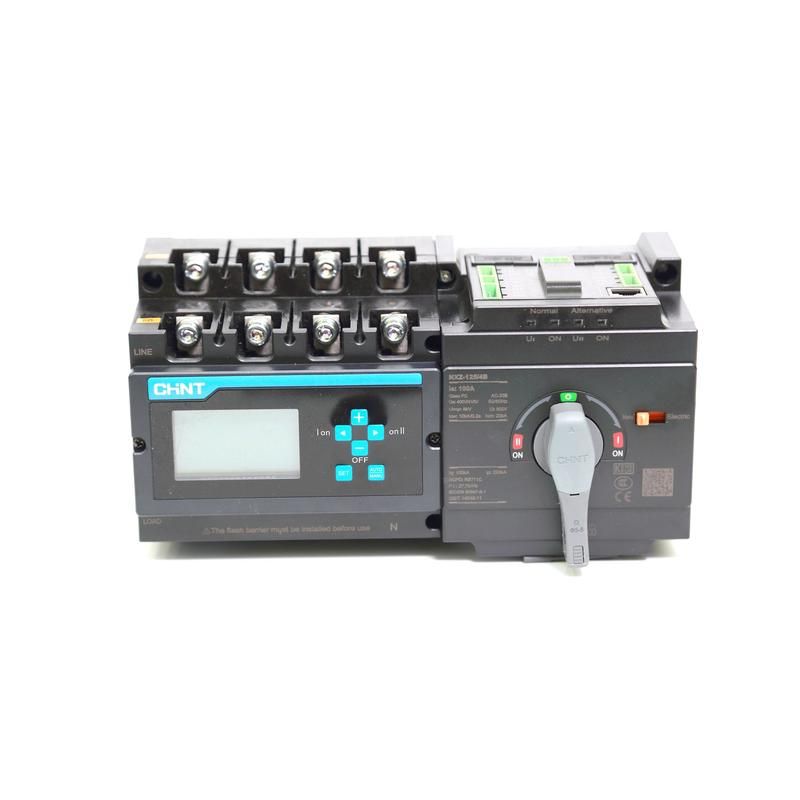

Устройство автоматического ввода резерва ( АВР ) NXZ-125/4A 125A (R) | 169991 CHINT

Устройство автоматического ввода резерва NXZ-125/4A 125A (R) от бренда CHINT предназначено для бесперебойного питания критичных нагрузок за счёт автоматического переключения между основным и резервным источниками электроэнергии. Модель NXZ-125/4A 125A (R) обеспечивает надёжную работу в трёхфазных сетях с номинальным током до 125 А и применяется там, где недопустимы простои - в промышленных объектах, ЖЭКах, многоквартирных домах.

Назначение и область применения

Устройство автоматического ввода резерва NXZ-125/4A 125A (R) используется для автоматического переключения электропитания с основной сети на резервную (например, с генератора или второго ввода от ЭЭС) при исчезновении напряжения на основном источнике. Это предотвращает отключение оборудования, требующего постоянного энергоснабжения.

Подходит для установки в распределительных щитах промышленных предприятий, больниц, серверных комнат, торговых центров, жилых комплексов и других объектов с двухвходовой системой электроснабжения.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–415 В, 50 Гц;
• Количество полюсов: 4 - управляет всеми тремя фазами и нулевым проводником одновременно;
• Разрывная мощность: 20 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 20 тысяч ампер;
• Защита от перегрева: да - внутренний термический механизм отключает устройство при превышении допустимой температуры контактов.

Совместимость и монтаж

Устройство NXZ-125/4A 125A (R) устанавливается в силовые шкафы с DIN-рейкой. Подключается последовательно к входному кабелю основного и резервного питания, а также к выходной группе нагрузки. Для работы требуется внешнее управление - обычно через контроллер АВР или реле контроля напряжения, которые не входят в комплект.

Монтаж выполняется только квалифицированными специалистами после отключения всех источников питания. Убедитесь, что посадочные размеры соответствуют вашему щиту - корпус устройства рассчитан на стандартные модульные решения.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-6-1 и ГОСТ Р 50030.2. Устройство NXZ-125/4A 125A (R) имеет сертификаты соответствия для использования в России и странах ЕАЭС. Защита от перегрева и высокая разрывная способность обеспечивают соответствие нормам безопасности при аварийных режимах.

Преимущества

• Автоматическое переключение без участия оператора - снижает риск человеческой ошибки;
• Высокая коммутационная износостойкость благодаря качественным контактам CHINT;
• Интегрированная тепловая защита продлевает срок службы и повышает безопасность;
• Чёткая механическая блокировка - исключает одновременное включение обоих вводов.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без защиты IP-корпуса - сам по себе не имеет степени защиты от воды и пыли;
• Не подходит для однофазных сетей - требует трёхфазного ввода с нулём;
• Не содержит встроенного контроллера - необходимо использовать внешнюю систему управления АВР;
• Максимальный ток 125 А - нельзя применять для нагрузок выше 125 А, даже временно.

Примеры использования

• Жилой дом с двумя вводами: при отключении света от ЭЭС - автоматически запускается резервный ввод от генератора;
• Цех с насосами и конвейерами: при сбое в сети - сохраняет работу технологической линии;
• Аптека или медицинский пункт: обеспечивает непрерывную работу холодильных установок и аппаратов жизнеобеспечения;
• Объект с UPS: NXZ-125/4A 125A (R) служит первым уровнем резервирования перед батарейными системами.

Практические советы

• Перед установкой проверьте совпадение номинала вашего резервного источника (генератора, другого ввода) с 125 А - превышение вызовет срабатывание защиты;
• Используйте кабели с сечением не менее 25 мм2 для медных жил при максимальной нагрузке;
• Проверяйте регулярно (раз в месяц) работоспособность переключения - можно имитировать отключение основного ввода;
• Не устанавливайте рядом с нагревательными элементами - хотя есть защита от перегрева, окружающая среда должна быть в пределах +5…+40 C;
• Запомните: модель NXZ-125/4A 125A (R) - часть серии NXZ от CHINT; другие модели этой серии имеют аналогичную логику, но отличаются током и числом полюсов.
