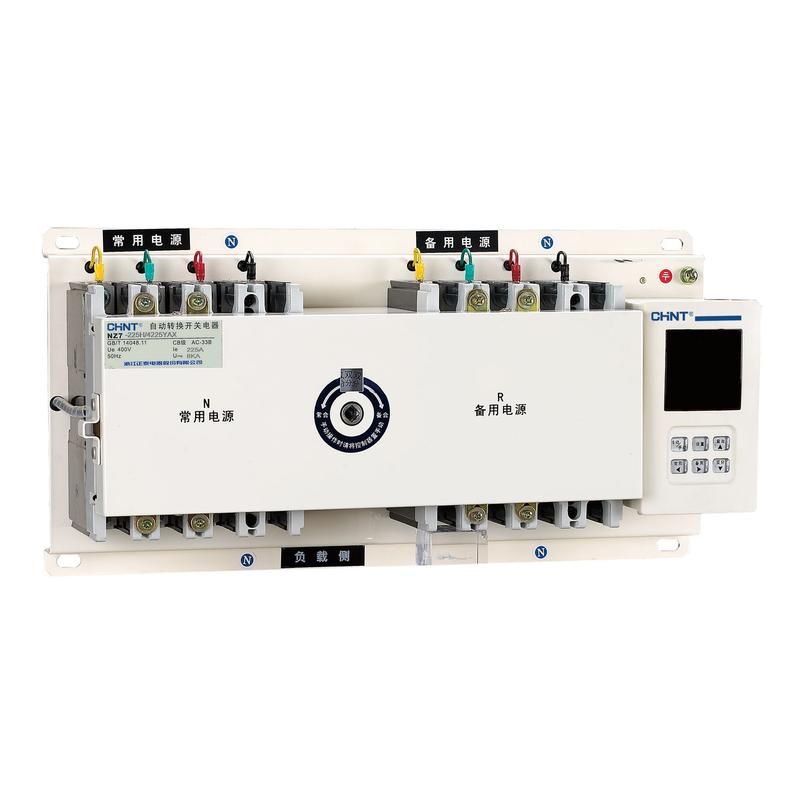

Устройство автоматического ввода резерва АВР 125А NZ7-250S/3P CHINT 422156

Устройство автоматического ввода резерва 125А NZ7-250S/3P от CHINT обеспечивает бесперебойное питание критичных нагрузок за счёт автоматического переключения между основным и резервным источниками. Применяется в промышленных, коммерческих и жилых объектах, где важна надёжность электроснабжения.

Назначение и область применения

Устройство автоматического ввода резерва 125А NZ7-250S/3P автоматически переключает электропитание с основной сети на резервный источник - например, дизель-генератор или второй ввод - при исчезновении напряжения на основном входе. Это предотвращает простои оборудования и сохраняет работу систем освещения, вентиляции, насосов, серверов и других ответственных потребителей.

Подходит для установки на промышленных предприятиях, торговых центрах, больницах, офисах, многоквартирных домах и других объектах, где требуется гарантированное электроснабжение.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Количество полюсов: 3 - контролирует три фазы трёхфазной сети 400 В.
• Напряжение: 400 В AC, 50 Гц - совместим с типовой промышленной сетью в России и странах СНГ.
• Разрывная мощность: 25 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 25 тысяч ампер.
• Защита от перегрузки: встроенная, срабатывает при превышении 125 А.
• С защитой от перегрева: да - внутренние температурные датчики предотвращают повреждение устройства при длительной перегрузке.

Совместимость и монтаж

Устройство NZ7-250S/3P устанавливается в распределительном щите как часть системы АВР. Подключение выполняется через верхние и нижние зажимы для основного и резервного вводов, а также для нагрузки. Монтаж требует соблюдения правил электроустановок (ПУЭ): необходимо обеспечить доступ для обслуживания, изолированные провода сечением не менее 25 мм2 для тока 125 А, и правильно подключить сигналы управления от генератора (если используется автономный источник).

Не предназначен для установки вне помещений без дополнительной защиты корпуса. Для работы с дизель-генератором требуется внешний модуль управления или согласование с его системой запуска.

Безопасность и стандарты

Соответствует требованиям международных стандартов IEC 947-2 и IEC 60947-6-1, которые регламентируют безопасность и испытания устройств АВР. Разрывная мощность 25 кА подтверждает соответствие классу короткозамыкательной стойкости. Защита от перегрева соответствует принципам безопасности EN 60947-1.

Преимущества

• Автоматическое переключение без участия оператора - снижает риск человеческой ошибки.
• Высокая разрывная мощность (25 кА) - надёжно работает даже в условиях слабых сетей или близких к трансформаторным подстанциям.
• Встроенная термозащита продлевает срок службы контакторов и механизма переключения.
• Моноблочная конструкция - компактна, легко интегрируется в существующие шкафы.

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - применение в сетях 690 В невозможно.
• Не имеет встроенной функции плавного пуска генератора - требует внешнего управления для старта ДГУ.
• Не рассчитан на частые переключения более 10–15 раз в день - высокая цикличность может снизить долговечность механических элементов.
• Не защищён от попадания воды или пыли - должен устанавливаться внутри закрытого щита IP54 или выше.

Примеры использования

• Жилой дом с резервным генератором - при отключении света автоматически запускается ДГУ и передаёт питание на холодильник, лифт, систему отопления.
• Производственный цех - поддержание работы ЧПУ-станков, конвейеров и систем вентиляции при сбоях в энергоснабжении.
• Фармацевтический склад - обеспечение непрерывной работы холодильных камер и систем контроля микроклимата.
• Аптека или медицинский пункт - сохранение работы реанимационного оборудования и освещения.

Практические советы

• Перед установкой проверьте, что сечение кабелей от вводов до УАВР соответствует току 125 А - минимум 25 мм2 медного провода.
• Избегайте установки рядом с источниками тепла - перегрев снижает эффективность термозащиты.
• При использовании с дизель-генератором убедитесь, что время его запуска не превышает допустимый интервал (обычно 5–15 секунд); иначе оборудование может отключиться.
• Регулярно проверяйте контактные группы и состояние механизмов - особенно после 50–100 переключений.
• Запомните артикул 422156 - он однозначно идентифицирует именно эту модель NZ7-250S/3P от CHINT среди аналогов.
