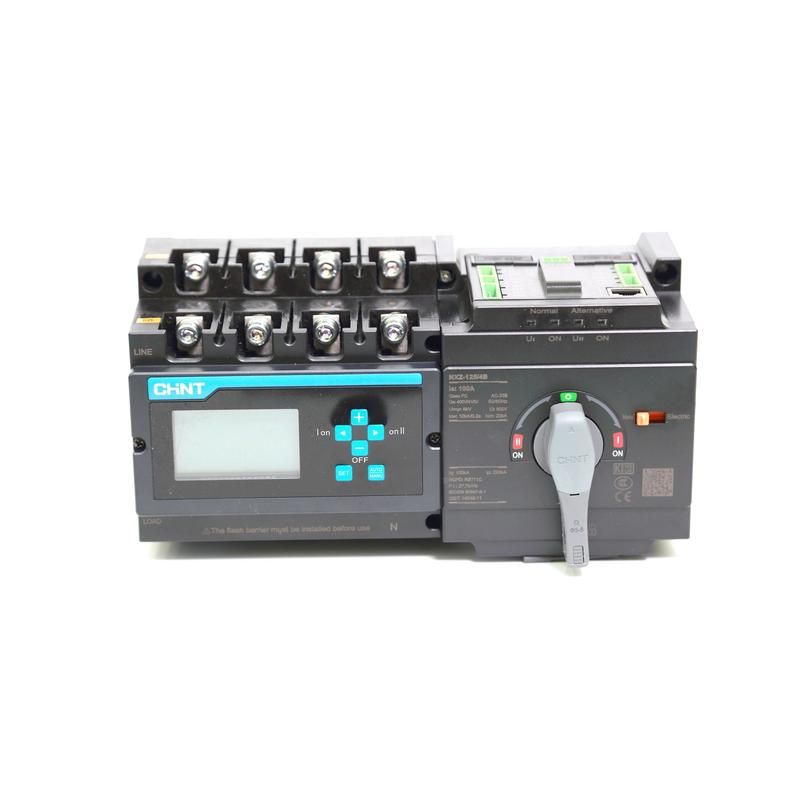

Устройство автоматического ввода резерва ( АВР ) NXZ-250/4B 250A (R) | 171617 CHINT

Устройство автоматического ввода резерва NXZ-250/4B 250A (R) от CHINT обеспечивает бесперебойное питание критичных нагрузок за счёт автоматического переключения между основным и резервным источниками электроэнергии. Применяется в трёхфазных сетях 400 В, где важна надёжность - например, в жилых комплексах, офисах и промышленных объектах.

Назначение и область применения

Устройство автоматического ввода резерва NXZ-250/4B 250A (R) предназначено для автоматического переключения электропитания между двумя источниками - основной и резервной линией - при исчезновении или проседании напряжения на основном входе. Это предотвращает простои оборудования, вызванные отключениями электричества.

Подходит для установки в системах электроснабжения трёхфазных четырёхпроводных сетей 50 Гц с напряжением до 415 В. Часто используется в многоквартирных домах, больницах, торговых центрах, серверных помещениях и на производствах, где перебои с питанием недопустимы.

Технические характеристики

• Количество полюсов: 4 - управление всеми фазами и нулевым проводником одновременно;
• Номинальный ток: 250 А - способен выдерживать постоянную нагрузку до этого значения;
• Номинальное напряжение: 400 В - оптимально для промышленных и коммунальных сетей;
• Разрывная мощность: 30 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 30 тысяч ампер;
• Номинальный ток защиты от перегрузки: 250 А - совпадает с рабочим током, обеспечивая согласованную защиту;
• Защита от перегрева: да - внутренний термический механизм отключает устройство при опасном нагреве контактов или корпуса.

Совместимость и монтаж

Устройство NXZ-250/4B 250A (R) устанавливается в распределительные щиты с достаточным свободным местом. Подключение выполняется через верхние и нижние клеммы - входы для основного и резервного питания, выход - к нагрузке. Все соединения требуют затяжки с моментом, указанным в руководстве производителя.

Монтаж допускается только квалифицированным персоналом после отключения всех источников энергии. Устройство не имеет встроенной байпасной схемы - обслуживание возможно только при полном отключении системы.

Безопасность и стандарты

NXZ-250/4B 250A (R) соответствует требованиям IEC 60947-6-1 для устройств автоматического ввода резерва. Конструкция выполнена из самозатухающих материалов, что снижает риск распространения пламени. Защита от перегрева и высокая разрывная способность обеспечивают безопасную работу даже в условиях аварийных режимов.

Преимущества

• Автоматическое переключение без участия оператора - минимизирует время простоя;
• Высокая разрывная мощность (30 кА) позволяет использовать в сетях с большими токами КЗ;
• Интегрированная защита от перегрева повышает долговечность устройства;
• Четырёхполюсная конструкция гарантирует отключение нулевого провода - важно для безопасности в TN-S и TT системах;
• Серия NXZ от CHINT известна стабильностью работы в сложных условиях промышленной среды.

Ограничения применения

• Не предназначен для использования в сетях с напряжением выше 415 В - применение вне этих значений нарушает сертификацию и создаёт риск повреждения;
• Не работает в однофазных сетях - требуется именно трёхфазная система с нулём;
• Не имеет функции ручного управления в режиме “ручной” - переключение происходит только автоматически;
• Не рекомендуется для частых циклов переключения (более 1–2 раз в день) - это сокращает срок службы механических компонентов.

Примеры использования

• Электроснабжение лифта в жилом доме - при отключении основного питания переходит на генератор или вторую линию;
• Питание насосной станции в системе водоснабжения - сохраняет давление в трубопроводе;
• Работа серверной комнаты - предотвращает потерю данных при сбоях сети;
• Освещение эвакуационных путей в общественном здании - обеспечивает свет при аварии.

Практические советы

• Перед установкой проверьте соответствие номинального тока вашего оборудования - NXZ-250/4B 250A (R) нельзя использовать для нагрузок свыше 250 А;
• Обеспечьте доступ к устройству для осмотра и профилактики - не закрывайте его плотными крышками;
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно в пыльных или влажных помещениях;
• При использовании с дизель-генератором убедитесь, что он запускается и достигает стабильного напряжения менее чем за 10 секунд - иначе АВР может не сработать;
• Артикул 171617 - это точный идентификатор модели NXZ-250/4B 250A (R); при заказе используйте его для избежания ошибок.
