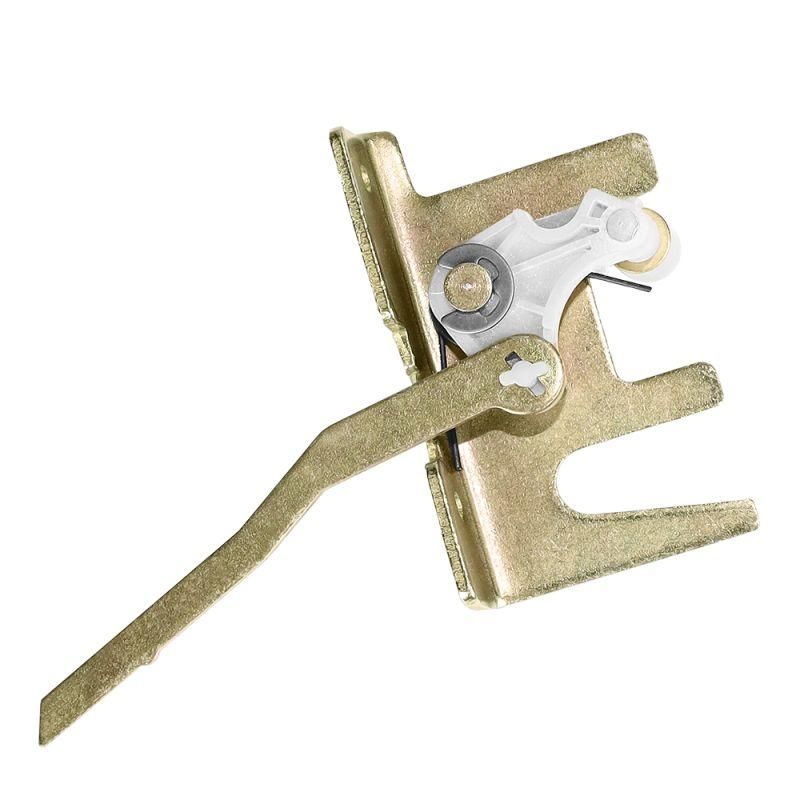

Устройство безопасного извлечения втычного/выдвижного OptiMat D100, D160, D250-УХЛ3 | 349874 КЭАЗ

Устройство безопасного извлечения втычного/выдвижного OptiMat D100, D160, D250-УХЛ3 от КЭАЗ предназначено для безопасного отключения и извлечения силовых втычных соединений в условиях высокой напряжённости или аварийной ситуации. Применяется в распределительных устройствах на промышленных объектах, где требуется исключить контакт персонала с токоведущими частями.

Назначение и область применения

OptiMat D100, D160, D250-УХЛ3 используется для удалённого и механически защищённого извлечения втычных контактов силовых разъёмов. Устройство позволяет оператору отсоединить питание без физического доступа к токоведущим элементам - снижает риск поражения электрическим током при обслуживании оборудования.

Подходит для установки в ячейках КРУ, комплектных распределительных устройств (КРУН), станциях вторичного электроснабжения. Особенно актуально там, где применяются втычные модули стандарта D100, D160, D250 - например, в системах управления насосными станциями, конвейерными линиями, печным оборудованием.

Технические характеристики

• Обозначение модели: OptiMat D100, D160, D250-УХЛ3 - совместим с трёмя типоразмерами втычных разъёмов;
• Исполнение: УХЛ3 - устойчиво к воздействию повышенной влажности, температурным колебаниям и коррозии в помещениях с умеренно-aggressive средой;
• Механизм извлечения: рычажный, с возможностью блокировки положения после отключения;
• Не требует внешнего питания - работает за счёт механического усилия оператора;
• Степень защиты корпуса: IP54 - защита от пыли и брызг воды с любого направления;
• Максимальная нагрузка по току: соответствует номиналу втычного разъёма (D100 до 100 А, D160 до 160 А, D250 до 250 А).

Совместимость и монтаж

OptiMat D100, D160, D250-УХЛ3 устанавливается непосредственно на шасси распределительного устройства рядом с втычным разъёмом. Монтируется на болтовые крепления через предварительно подготовленные отверстия в раме ячейки. Совместим только с оригинальными втычными модулями KЭAZ серий D100, D160, D250 - не подходит для аналогов других производителей.

Перед установкой проверьте соответствие габаритов разъёма и места монтажа. Для правильной работы механизм должен свободно перемещаться без заклинивания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 - обеспечивает класс безопасности II при работе с высоким напряжением. Конструкция исключает случайное включение во время извлечения. Блокировка механизма гарантирует, что разъём остаётся отключённым до ручного освобождения.

Преимущества

• Полное исключение прямого контакта с токоведущими частями при отключении;
• Высокая надёжность механической системы - нет электроники, которая может выйти из строя;
• Работает при любых температурах - даже при минусовой;
• Простое обслуживание - не требует смазки или регулярной замены деталей;
• Цифровая маркировка на корпусе позволяет легко определить тип разъёма (D100/D160/D250).

Ограничения применения

• Не предназначен для автоматизации - управление только ручное;
• Не работает с разъёмами других форматов (например, IEC 60309 или DIN);
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита;
• Не рекомендовано использование вне помещений без дополнительной защиты от осадков;
• Не допускается применение при наличии повреждений на втычном разъёме - это вызывает некорректную работу механизма.

Примеры использования

• Отключение силового кабеля на участке конвейера перед плановым техобслуживанием;
• Автоматическое отключение питания при срабатывании аварийной кнопки в цехе с металлообрабатывающими станками;
• Замена втычного модуля в КРУ без демонтажа всей ячейки - экономия времени при ремонте;
• Обслуживание распределительных пунктов в химических производствах с повышенной влажностью воздуха.

Практические советы

• Перед первым использованием проведите пробное извлечение без нагрузки - убедитесь, что рычаг движется плавно;
• Проверяйте состояние контактов втычного разъёма каждые 6 месяцев - окисление влияет на точность срабатывания OptiMat;
• Учитывайте посадочные размеры: D100 - 100 мм, D160 - 160 мм, D250 - 250 мм - выбирайте устройство точно по типу установленного разъёма;
• При монтаже в многокомпонентных щитах оставляйте минимальный зазор 50 мм вокруг устройства - для удобства ручного управления;
• Артикул 349874 - это единственный номер для заказа именно этого исполнения УХЛ3. Не путайте с другими версиями OptiMat без буквенного обозначения.
