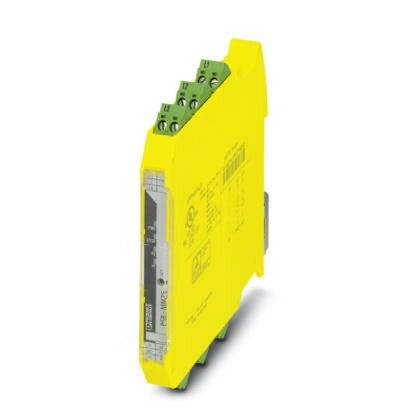

Устройство безопасного переключения PSR-MM25-1NO-2DO-24DC-SP | 2702356 Phoenix Contact

Устройство безопасного переключения PSR-MM25-1NO-2DO-24DC-SP от Phoenix Contact предназначено для управления цепями безопасности в автоматизированных системах - например, для отключения питания на станках при открывании ограждений. Аппарат обеспечивает надёжную работу за счёт двухканальной архитектуры и контроля целостности сигнала.

Назначение и область применения

PSR-MM25-1NO-2DO-24DC-SP используется в системах функциональной безопасности для контроля состояния защитных устройств: кнопок аварийной остановки, дверных переключателей, световых завес. Устройство применяется там, где требуется соответствие требованиям стандарта EN ISO 13849-1 и IEC 62061 - например, на прессах, конвейерах, робототехнических комплексах. Его задача - гарантированно отключить опасные процессы при возникновении аварийной ситуации.

Технические характеристики

• Питание: 24 В постоянного тока (24 DC)
• Выходы: 1 нормально замкнутый контакт (1 NO) + 2 нормально разомкнутых контакта (2 DO)
• Максимальный коммутируемый ток: до 5 A (при 24 В DC)
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Рабочая температура: от –25 C до +60 C
• Категория надёжности: PL d / SIL 2 (по соответствующим стандартам)
• Подключение: винтовые зажимы для проводов до 2,5 мм2

Совместимость и монтаж

PSR-MM25-1NO-2DO-24DC-SP устанавливается на DIN-рейку шириной 35 мм. Для подключения используются фиксируемые винтовые клеммы - достаточно открутить крышку, вставить провода и затянуть. Каждый выход изолирован, что позволяет использовать его для управления различными нагрузками одновременно. Устройство совместимо с большинством стандартных датчиков безопасности и кнопок E-Stop. Обязательно соблюдайте полярность при подключении 24 В DC.

Безопасность и стандарты

PSR-MM25-1NO-2DO-24DC-SP сертифицирован в соответствии с международными стандартами: EN ISO 13849-1 (уровень PL d), IEC 62061 (SIL 2), IEC/EN 60947-5-1. Это гарантирует, что устройство способно выявлять типичные отказы (например, заклинивание контактов) и предотвращает ложное срабатывание системы безопасности.

Преимущества

• Двухканальная система с самоконтролем - повышает надёжность при отказе одного канала
• Чёткая визуализация состояния через светодиоды (на передней панели)
• Гибкое распределение выходов: один NO и два DO позволяют управлять несколькими цепями (например, питание двигателя + сигнал тревоги)
• Нет необходимости во внешних реле - снижает количество компонентов и точки отказа

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или воздействия химических сред - степень защиты IP20 требует установки внутри щита
• Не работает с переменным током - только 24 В постоянного тока
• Максимальный ток нагрузки 5 А - не подходит для прямого управления мощными двигателями или нагревателями выше этого значения
• Не имеет встроенной функции задержки времени - для временных режимов нужна внешняя логика

Примеры использования

• На станке с ЧПУ: дверца ограждения подключена к входу устройства; при её открытии - PSR-MM25-1NO-2DO-24DC-SP отключает питание шпинделя (через NO) и активирует световой индикатор «Опасность» (через один из DO)
• На конвейере: две кнопки аварийной остановки соединены параллельно - при нажатии любой из них устройство отключает двигатель и подаёт сигнал на пульт оператора (второй DO)
• В системе с двумя зонами безопасности: один выход управляет остановкой первой зоны, второй - второй, а третий (NO) контролирует состояние обоих каналов

Практические советы

• Перед монтажом проверьте, что все датчики и кнопки работают в нормальном состоянии - устройство реагирует на изменение состояния входов, а не на их наличие
• Используйте экранированные кабели для входов безопасности, особенно при длинных линиях - это снижает помехи
• Обязательно подключите заземление корпуса щита, даже если устройство не требует его напрямую - это важно для EMC
• При проектировании системы учтите, что PSR-MM25-1NO-2DO-24DC-SP не является PLC - он не выполняет сложную логику, только базовое переключение с контролем целостности
• Запасной экземпляр PSR-MM25-1NO-2DO-24DC-SP стоит иметь на складе - его ремонт невозможен, только замена
