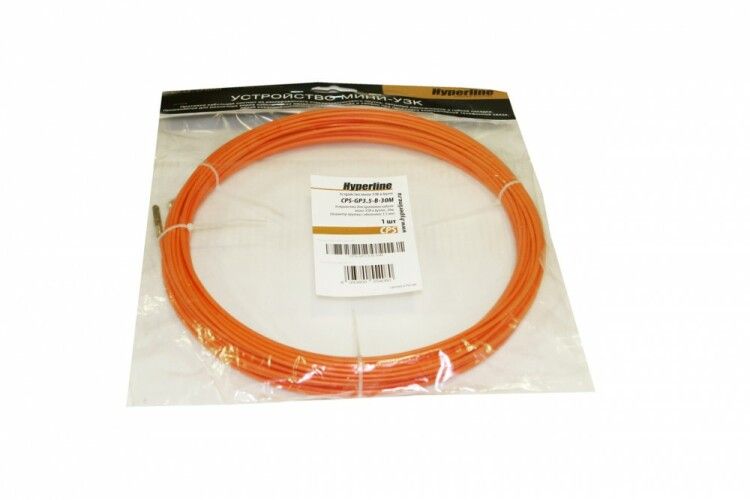

Устройство CPS-GP3.5-B-30M для протяжки кабеля мини УЗК в бухте 30м (d прутка с оболочк. 35мм) Hyperline 248566

Устройство для протяжки кабеля мини УЗК в бухте 30м (диаметр прутка с оболочкой 3,5 мм) от Hyperline - это легкий и прочный инструмент для протяжки кабелей в труднодоступных каналах. Его используют при прокладке сетей связи, электропроводки и систем безопасности в жилых и офисных помещениях.

Назначение и область применения

Устройство для протяжки кабеля мини УЗК в бухте 30м (диаметр прутка с оболочкой 3,5 мм) применяется для протяжки кабелей типа «витая пара», коаксиальных, слаботочных и силовых проводов внутри труб, металлорукавов, пластиковых коробов и каналов. Подходит для работ в уже смонтированных конструкциях - например, при замене старой проводки, подключении домофонов, камер видеонаблюдения, аудиосистем или линий охранной сигнализации. Компактная длина бухты позволяет использовать его даже в ограниченных пространствах.

Технические характеристики

• Диаметр прутка с оболочкой: 3,5 мм
• Общая длина: 30 метров
• Материал прутка: стекловолокно
• Защитная оболочка: полиэтилен низкого давления высокой плотности (ПЭВД)
• Форма головки: кольцевая
• Цвет: оранжевый
• Минимальный радиус изгиба: 25–30 мм
• Комплектация: два наконечника (латунный и заглушка), насадки I и II

Совместимость и монтаж

Устройство для протяжки кабеля мини УЗК в бухте 30м (диаметр прутка с оболочкой 3,5 мм) совместимо со всеми типами стандартных насадок для протяжки - жесткими и гибкими. Латунный наконечник на одном конце позволяет надежно закрепить кабель или адаптер, а вторая сторона оснащена заглушкой для защиты внутреннего прутка. Для монтажа достаточно прикрепить кабель к насадке, вставить устройство в канал и равномерно потянуть его вручную. Благодаря упругости стекловолокна пруток самостоятельно выпрямляется в трубе, снижая усилия при протяжке.

Преимущества

• Высокая гибкость и малый минимальный радиус изгиба позволяют проходить через повороты и узкие участки каналов
• Износостойкая оболочка из ПЭВД предотвращает заедание и трение о стенки труб
• Легкий вес и удобная бухта обеспечивают комфортную работу в одиночку
• Стекловолокно не деформируется при хранении и сохраняет форму после многократного использования
• Комплексная комплектация (насадки I и II) исключает необходимость докупать дополнительные элементы

Ограничения применения

• Не предназначен для протяжки кабелей с большим внешним диаметром - максимальная нагрузка рассчитана на слаботочные и средние по толщине провода
• Не рекомендуется применять в условиях постоянного контакта с острыми металлическими кромками - возможна порезка оболочки
• Работает только при температуре выше +5 C; при более низких температурах материал становится менее эластичным
• Не используется для механической протяжки с помощью лебедок или двигателей - риск перегрузки и разрушения прутка

Примеры использования

• Протяжка Ethernet-кабеля CAT6 через пустые трубы в стенах офисного здания
• Подключение камеры наблюдения к центральному регистратору через штробу в бетонной стене
• Установка системы домофона в многоэтажном жилом доме с использованием существующего металлорукава
• Прокладка аудиокабеля между комнатами через потолочные ниши

Практические советы

• Перед протяжкой проверьте внутренний диаметр канала - он должен быть минимум на 2–3 мм больше диаметра прутка (3,5 мм), чтобы избежать заедания
• Если канал длинный или имеет несколько поворотов, используйте смазку на основе силикона для снижения трения
• Не допускайте резких рывков при вытягивании - лучше медленно и равномерно
• Храните устройство для протяжки кабеля мини УЗК в бухте 30м (диаметр прутка с оболочкой 3,5 мм) в сухом месте, избегая длительного воздействия прямого солнца
• При необходимости замены насадки - используйте только оригинальные комплектующие Hyperline, чтобы сохранить целостность прутка
