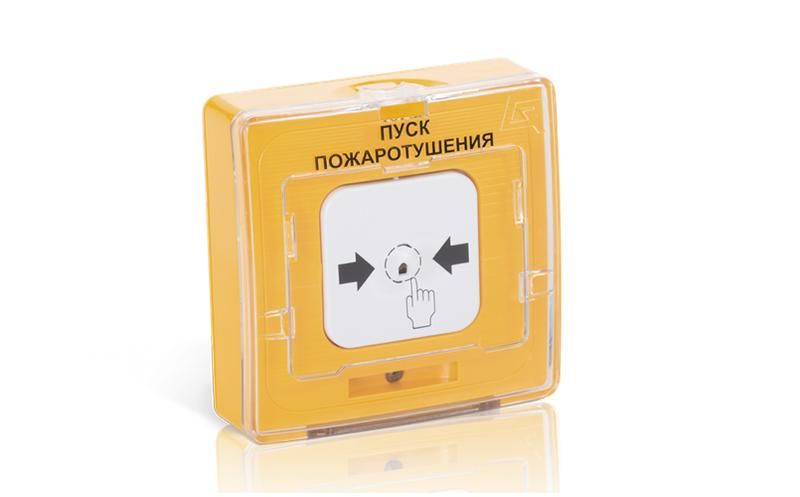

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 ИКЗ-R3 "ПУСК ПОЖАРОТУШЕНИЯ" с встроен. изолятором короткого замыкания желт. Рубеж Rbz-330828

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 ИКЗ-R3 с встроенным изолятором короткого замыкания желтый от бренда Рубеж предназначено для удалённого запуска оборудования в системах пожарной безопасности. Его основная функция — передача команды на включение устройства через контактную группу, а встроенный изолятор предотвращает ложные срабатывания при КЗ. Адресный тип позволяет точно определить местоположение активированного элемента в сети.

Назначение и область применения

УДП 513-11 ИКЗ-R3 используется в автоматических системах пожарной безопасности для дистанционного запуска устройств — например, насосов, вентиляторов, клапанов или других исполнительных механизмов. Применяется в зданиях с централизованной системой управления, где требуется точное указание места срабатывания. Желтый цвет и наличие стеклянной пластинки позволяют легко отличить его от других устройств, а также визуально контролировать целостность корпуса.

Технические характеристики

• Тип сигнализации: Сброс (желтый) — сигнал о необходимости ручного восстановления после срабатывания;
• Степень защиты: IP31 — защищён от попадания твердых предметов более 2,5 мм и вертикально падающих капель воды;
• Конструкция: с встроенным изолятором короткого замыкания — исключает ложные срабатывания при аварийном замыкании в линии;
• Наличие стеклянной пластинки — обеспечивает контроль целостности корпуса; повреждение пластинки сразу заметно;
• Цвет: жёлтый — соответствует стандартным требованиям к цветовой маркировке устройств сброса в системах пожарной безопасности.

Совместимость и монтаж

УДП 513-11 ИКЗ-R3 совместим с адресными шлейфами пожарных извещателей, работающими по протоколу, поддерживающему адресные устройства типа Рубеж. Монтаж выполняется на DIN-рейку или в распределительную коробку. Подключение осуществляется через клеммы для двухпроводной линии связи. Для работы необходим источник питания 12–24 В постоянного тока и контроллер, способный принимать и обрабатывать адресные сигналы. Учитывайте, что устройство не имеет собственного источника питания — питается от шлейфа.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 и ГОСТ Р 53326-2012 для компонентов систем пожарной сигнализации. Встроенный изолятор короткого замыкания снижает риск ложных срабатываний, что повышает надёжность системы. Соответствие стандартам гарантирует возможность сертифицированного ввода в эксплуатацию в объектах с обязательными требованиями к пожарной безопасности.

Преимущества

• Изолятор КЗ устраняет необходимость в дополнительных защитных модулях в шлейфе;
• Стеклянная пластинка даёт быстрый визуальный контроль состояния устройства без вскрытия;
• Адресный формат позволяет однозначно идентифицировать место срабатывания в крупных системах;
• Жёлтый цвет и тип “сброс” соответствуют нормативной цветовой схеме, уменьшая риск ошибочного воздействия персоналом.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах — степень защиты IP31 недостаточна для таких условий;
• Не работает без внешнего контроллера и адресной шины — самостоятельное применение невозможно;
• Не рассчитан на работу в условиях повышенной влажности или прямого попадания воды — IP31 не обеспечивает защиту от брызг сбоку;
• Подходит только для систем с адресной адресацией — несовместим с обычными (невозможно использовать вместо кнопки пуска в простых схемах).

Примеры использования

• Запуск противопожарного насоса в многоэтажном офисном здании при получении сигнала от пожарного извещателя;
• Активация вытяжной вентиляции в подземном паркинге при срабатывании дымового извещателя;
• Открытие клапана системы дымоудаления в торговом центре по команде с пульта управления;
• Передача команды на включение эскалатора в режиме “пожарная безопасность” в метрополитене.

Практические советы

• При монтаже проверьте соответствие напряжения шлейфа — 12–24 В постоянного тока, искажение полярности может повредить внутреннюю электронику;
• Обязательно используйте термоусадочные трубки или изолирующие колпачки на соединениях проводов — даже при IP31 контакты должны быть защищены от окисления;
• После срабатывания устройство требует ручного сброса — убедитесь, что доступ к нему свободен и есть инструкция для персонала;
• Проверяйте целостность стеклянной пластинки при плановых осмотрах — трещина или скол — повод для замены УДП 513-11 ИКЗ-R3;
• Не закрывайте устройство декоративными крышками или рамками — они могут затруднить визуальный осмотр и физический сброс.
