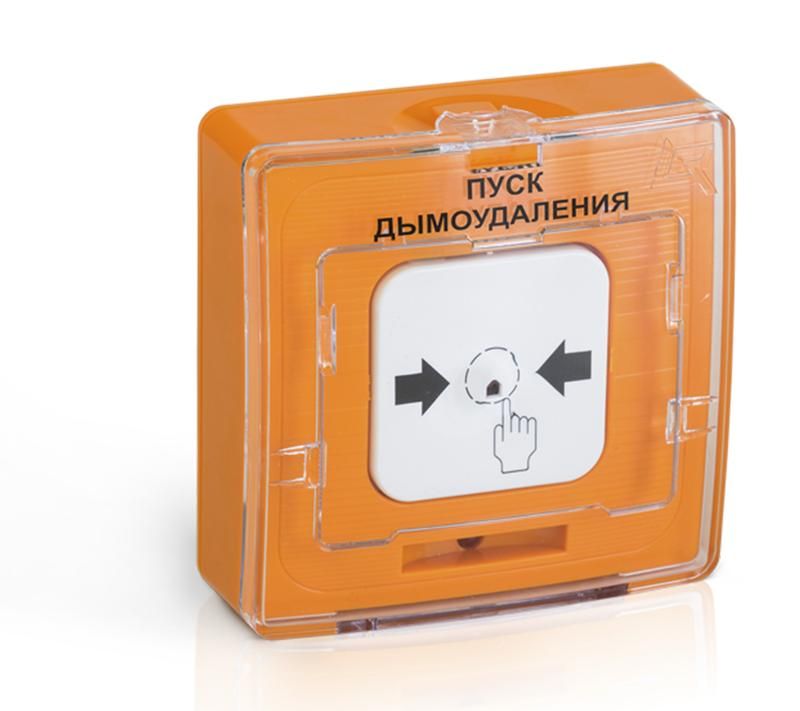

Устройство дистанционного пуска УДП 513-10 исп.1 ПУСК ДЫМОУДАЛЕНИЯ оранжевый сухой контакт подключение по 4-х проводной схеме - Rbz-122814 Рубеж

Устройство дистанционного пуска УДП 513-10 исполнение 1 для запуска дымоудаления оранжевого цвета, подключение по 4-х проводной схеме - это кнопочное устройство для ручного запуска системы дымоудаления в случае пожара. Бренд Rubezh (неадресный) обеспечивает надёжную работу устройства в условиях повышенной нагрузки, а артикул rbz-122814 позволяет точно идентифицировать модель при закупках и обслуживании.

Назначение и область применения

Устройство дистанционного пуска УДП 513-10 исполнение 1 предназначено для ручного активирования систем дымоудаления при возникновении пожара. Его устанавливают в доступных местах - например, на этажах зданий, в холлах, коридорах или около эвакуационных выходов. Оранжевый цвет делает его легко заметным, что важно при аварийной ситуации. Подходит для объектов жилой, общественной и промышленной застройки, где требуется быстрый запуск дымоудаления по сигналу персонала.

Технические характеристики

• Исполнение: 1 - базовая версия без дополнительных функций (например, индикации или блокировки)
• Цвет корпуса: оранжевый - для визуального выделения в аварийной среде
• Схема подключения: 4-проводная - требует подвода двух пар проводов: одна пара для питания, вторая - для сигнала запуска
• Тип контактов: нормально разомкнутые - замыкаются только при нажатии кнопки
• Материал корпуса: прочный пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

УДП 513-10 исполнение 1 совместим с пожарными контроллерами, принимающими дискретный входной сигнал от кнопочных устройств. Для работы необходимо подключить его к цепи управления дымоудалением через 4 провода: два - на питание (обычно 24 В постоянного тока), два - на вход сигнала тревоги. Монтаж выполняется на стену с помощью крепёжных отверстий в корпусе. Кабельный ввод рассчитан на провода сечением до 1,5 мм2. Перед подключением проверьте соответствие напряжения питания контроллера.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 и другим нормативам для оборудования пожарной безопасности. Конструкция исключает случайное срабатывание - кнопка имеет защиту от невольного нажатия. Применение в системах дымоудаления допускается только при соблюдении проектных решений и сертификации всей системы.

Преимущества

• Яркий оранжевый цвет повышает видимость в условиях задымления
• Простая 4-проводная схема подключения снижает риск ошибок при монтаже
• Надёжная механическая конструкция - работает даже при высоких температурах и вибрациях
• Не требует внешнего питания - работает как импульсный контакт, передающий сигнал на контроллер

Ограничения применения

• Не предназначен для автоматического срабатывания - только ручной запуск
• Не имеет световой/звуковой индикации состояния - нельзя определить, было ли нажатие зафиксировано
• Не поддерживает адресацию - не используется в адресных системах пожарной сигнализации
• Не рекомендуется для установки во взрывоопасных зонах или помещениях с агрессивной средой

Примеры использования

• Запуск дымоудаления в офисном здании из коридора на каждом этаже
• Активация вытяжки в торговом центре рядом с эвакуационными выходами
• Ручной запуск системы в производственном помещении с большим количеством оборудования

Практические советы

• При монтаже выбирайте место, недоступное для случайного нажатия, но легко достижимое при эвакуации - например, на уровне глаз, на расстоянии 1,2–1,4 м от пола
• Обязательно протестируйте срабатывание после установки - используйте тестовый режим контроллера
• Проверяйте целостность 4-проводной линии при профилактике: окисление контактов может вызвать отказ сигнала
• При замене старого устройства убедитесь, что новый УДП 513-10 исполнение 1 имеет ту же схему подключения - отличия в проводке могут нарушить работу системы
