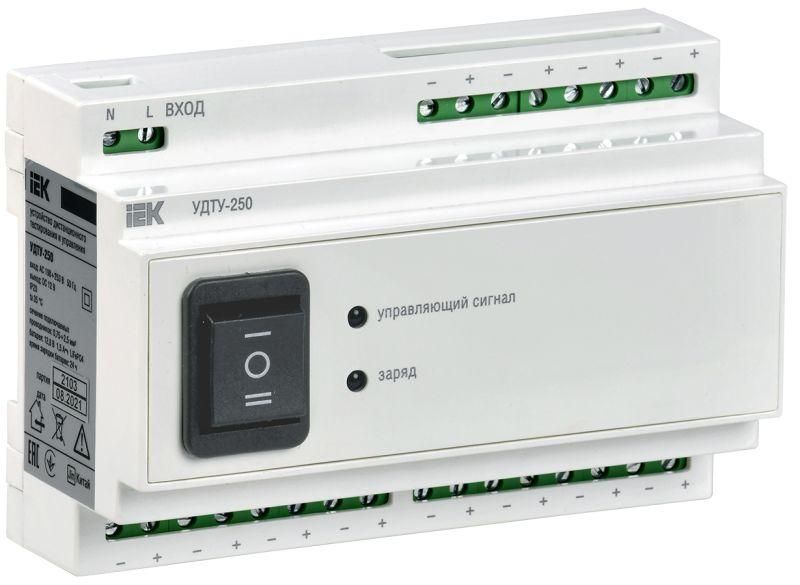

Устройство дистанционного тестирования и управления УДТУ-250 2.5А 230В IEK (ИЭК) LDRT0-250-K01

Устройство дистанционного тестирования и управления УДТУ-250 от IEK предназначено для удалённого управления группами аварийных и резервных светильников. Благодаря встроенному аккумулятору и 12 выходам, устройство обеспечивает работу даже при отключении основного питания и поддерживает до 250 светильников. Артикул ldrt0-250-k01 соответствует серии LIGHTING.

Назначение и область применения

УДТУ-250 используется для дистанционного перевода групп аварийных и резервных светильников между режимами: «ожидание» и «аварийный». Это необходимо для проверки работоспособности систем аварийного освещения без необходимости физического доступа к каждому светильнику. Подходит для установки в жилых, коммерческих и промышленных зданиях, где требуется регулярное тестирование системы аварийного освещения в соответствии с нормами безопасности.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный допустимый ток через каждый выходной канал
• Номинальное напряжение: 230 В - работает от сети переменного тока 50 Гц
• Оперативный ток: 2,5 А - совпадает с номинальным, значит, все выходы рассчитаны на одинаковую нагрузку
• Тип управления: кнопка без фиксации - сигнал подаётся при нажатии, автоматически сбрасывается
• Срок службы: 50 000 часов - около 5,7 лет непрерывной работы; реальный срок зависит от частоты циклов включения
• Габариты: 134×90×63,5 мм - компактный размер для установки в плотных шкафах
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах
• Выходы: 12 каналов - позволяет управлять до 12 групп светильников
• Максимальное количество светильников: 250 - суммарно по всем выходам, не более 21–22 на один канал при токе 2,5 А
• Аккумулятор: встроенный - обеспечивает работу при отключении сетевого питания
• Защита: от глубокого разряда и перезаряда - продлевает жизнь аккумулятора
• Переключатель: двухпозиционный возвратного типа - позволяет выбрать режим «Работа» / «Тест»
• Корпус: из трудногорючего полимера - не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

УДТУ-250 устанавливается на стандартную DIN-рейку в распределительном шкафу. Для подключения используются клеммы на передней панели. Каждый из 12 выходов управляет одной группой светильников - важно, чтобы сами светильники поддерживали внешнее управление (например, через контакт «Remote Test» или аналогичный вход). Напряжение на выходах - 230 В, поэтому подключаются только светильники, работающие от этой же сети. Не подходит для управления светодиодными модулями с внутренними драйверами без внешнего контакта управления.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Устройство проектировалось с учётом требований к системам аварийного освещения, однако сертификаты (ГОСТ, EN, IEC) в предоставленных данных не указаны - рекомендуется уточнять наличие документов у поставщика перед применением в проектах, требующих обязательного подтверждения соответствия.

Преимущества

• Встроенный аккумулятор - продолжает работать при отключении электроэнергии, позволяя проводить тесты в любое время
• 12 выходов - возможность контролировать несколько групп светильников одним устройством
• Кнопочное управление без фиксации - исключает случайное постоянное включение аварийного режима
• Защита аккумулятора - снижает риск преждевременной замены и повышает надёжность
• Компактные габариты - легко помещается в уже заполненные шкафы

Ограничения применения

• Не предназначен для управления светильниками без функции внешнего дистанционного включения - только те, которые имеют специальный вход для сигнала управления
• Максимальный ток 2,5 А на канал - нельзя подключать больше ~22 LED-светильников на один выход, если каждый потребляет >100 мА
• Не имеет интерфейса связи (RS-485, Modbus, Wi-Fi) - управление только вручную через кнопку
• Не подходит для управления освещением вне помещений - не имеет защиты IP, рассчитано только на установку внутри шкафа
• Срок службы 50 000 часов - не гарантирует долговечность аккумулятора, который может потребовать замены раньше

Примеры использования

• Жилой комплекс: тестирование аварийного освещения в лифтовых холлах и эвакуационных коридорах по графику
• Офисное здание: одновременная проверка всех групп аварийных светильников на этажах после рабочего дня
• Производственный цех: активация аварийного режима для проверки работоспособности светильников во время планового отключения энергии
• Медицинское учреждение: обеспечение возможности быстрого перехода в аварийный режим при испытаниях резервного питания

Практические советы

• Проверьте тип управления у ваших светильников - они должны иметь вход для внешнего импульса, а не просто питание 230 В
• Рассчитайте нагрузку: если каждый светильник потребляет 150 мА, то на один выход можно подключить максимум 16 штук (2,5 А ÷ 0,15 А = 16,6)
• При первом запуске проведите пробный тест: нажмите кнопку, убедитесь, что все светильники переходят в нужный режим
• Заменяйте аккумулятор при потере ёмкости - даже если устройство включается, но не держит заряд более нескольких минут
• Установите УДТУ-250 рядом с источником питания и резервным аккумулятором - так легче организовать обслуживание
• Обязательно отметьте на схеме, какие светильники подключены к какому выходу - это ускорит диагностику и ремонт
