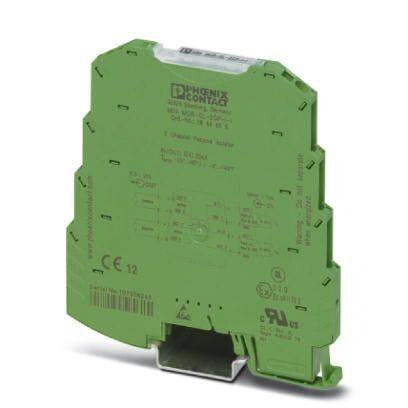

Устройство для развязки пассивное MINI MCR-SL-1CP-I-I Phoenix Contact 2864419

Устройство для развязки пассивное MINI MCR-SL-1CP-I-I от Phoenix Contact обеспечивает гальваническую изоляцию между входным и выходным сигналом без внешнего питания. Применяется в системах автоматизации для защиты оборудования от помех и перепадов потенциала.

Назначение и область применения

MINI MCR-SL-1CP-I-I используется для передачи аналогового токового сигнала 4–20 мА с сохранением гальванической развязки между цепями. Подходит для установки в шкафах управления на DIN-рейку. Часто применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, где важна устойчивость к электромагнитным помехам и различиям земляного потенциала.

Технические характеристики

• Тип устройства: пассивное (не требует внешнего питания)
• Входной сигнал: 4–20 мА
• Выходной сигнал: 4–20 мА
• Гальваническая развязка: между входом и выходом
• Максимальная нагрузка на выходе: до 550 Ом
• Рабочий температурный диапазон: –25…+60 °C
• Степень защиты: IP20
• Крепление: на DIN-рейку 35 мм
• Габариты: компактный формат серии MINI

Совместимость и монтаж

MINI MCR-SL-1CP-I-I совместим со всеми стандартными токовыми датчиками и исполнительными механизмами, выдающими сигнал 4–20 мА. Устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы — провода зачищаются на 7–8 мм. Нет необходимости в подключении питания — устройство работает за счёт энергии самого сигнала. Монтаж допускается в закрытых щитах с контролируемой температурой.

Безопасность и стандарты

MINI MCR-SL-1CP-I-I соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений, контроля и лабораторного использования) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Гальваническая развязка обеспечивает защиту от высоких напряжений переходного характера.

Преимущества

• Не требует внешнего источника питания — снижает сложность схемы и затраты на монтаж
• Изолирует цепи друг от друга — предотвращает замыкания через землю и влияние помех
• Компактный размер — экономит место в распределительном шкафе
• Надёжная работа без обслуживания — нет активных элементов, которые могут выйти из строя

Ограничения применения

• Не поддерживает напряжение — только токовый сигнал 4–20 мА
• Не работает при открытом контуре (обрыв провода) — выходной сигнал становится нулевым
• Ограниченная нагрузка: максимальное сопротивление цепи — 550 Ом; при большем значении сигнал будет искажён
• Не предназначен для работы во взрывоопасных зонах — отсутствует сертификация ATEX/IECEx
• Не имеет индикации состояния — невозможно визуально определить работоспособность без тестирования

Примеры использования

• Подключение термопреобразователя с токовым выходом к PLC с удалённым расположением
• Развязка сигнала от датчика давления в зоне с сильными ЭМИ и вторичного контроллера
• Защита системы управления от скачков напряжения в сети при использовании нескольких заземлений
• Передача сигнала от расходомера к регистратору через длинный кабель с риском наводок

Практические советы

• Проверяйте суммарное сопротивление цепи: кабели, катушки реле, входные сопротивления приборов должны давать не более 550 Ом
• Используйте экранированные кабели при прокладке в условиях сильных ЭМП — экран заземляйте с одной стороны
• При замене старого устройства убедитесь, что новый MINI MCR-SL-1CP-I-I имеет те же параметры входа/выхода
• Не используйте в помещениях с повышенной влажностью или открытых шкафах — степень защиты IP20 не предусматривает защиту от брызг
• При диагностике проблем проверьте целостность цепи: обрыв на входе или выходе приведёт к отсутствию сигнала
