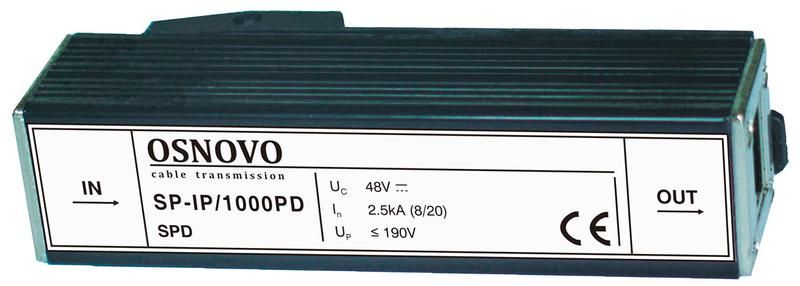

Устройство грозозащиты SP-IP/1000PD для локал. вычислит. сети (скорость до 1000Мбит/с) с защит. линий PoE OSNOVO 11337 sct1013

Устройство грозозащиты для локальной вычислительной сети с защитой линий PoE, скорость до 1000 Мбит/с, разъем RJ45 (бренд OSNOVO, артикул sp-ip/1000pd) защищает сетевое оборудование от импульсных перенапряжений, возникающих при грозах или авариях в электросети, сохраняя при этом работу Power over Ethernet.

Назначение и область применения

Устройство спроектировано для установки на линии Ethernet с поддержкой PoE - то есть там, где одновременно передаются данные и питание через один кабель. Подходит для защиты камер видеонаблюдения, IP-телефонов, точек доступа Wi-Fi и других устройств, подключённых к сети по стандарту IEEE 802.3af/at. Особенно актуально в условиях открытых территорий, где кабели проходят над землёй, на столбах или рядом с зданиями, подверженными попаданию молний.

Технические характеристики

• Поддерживаемая скорость передачи данных: до 1000 Мбит/с (Gigabit Ethernet)
• Тип подключения: разъём RJ45 (вход и выход)
• Поддержка PoE: метод A+B (защита всех четырёх пар проводов)
• Защита от: атмосферных разрядов, перекоса фаз, импульсных перенапряжений
• Работает в составе сетей 10/100/1000Base-T

Совместимость и монтаж

Устройство встраивается последовательно между источником питания PoE (например, коммутатором) и защищаемым оборудованием. Кабель от коммутатора подключается к входному разъёму RJ45, кабель к камере - к выходному. Никаких внешних источников питания не требуется - устройство работает пассивно, используя ток от PoE. Установка возможна в шкафах, на стене или внутри распределительных коробок. Обязательно соблюдать целостность экранирования кабеля - не обрезать экран, если используется FTP/SFTP кабель.

Безопасность и стандарты

Произведено в соответствии с требованиями к защите от импульсных перенапряжений, применяемыми в сетях связи. Хотя явного указания на соответствие IEC 61643-21 или EN 61643-21 в описании нет, функционально устройство реализует принципы, близкие к этим стандартам - ограничивает напряжение на защищаемом оборудовании ниже опасного порога. Не предназначен для работы в цепях переменного тока выше 48 В постоянного или среднеквадратичного значения.

Преимущества

• Не требует внешнего питания - полностью совместим с PoE
• Защищает все четыре пары кабеля, что важно для Gigabit Ethernet и PoE Method A+B
• Минимальная задержка сигнала - не влияет на качество передачи данных
• Компактный корпус позволяет устанавливать устройство даже в ограниченном пространстве

Ограничения применения

• Не защищает от длительных скачков напряжения или перегрузок по току - только от кратковременных импульсов
• Не подходит для сетей с PoE Method B (если используются только пары 4–5 и 7–8) - хотя формально поддерживает A+B, в некоторых случаях может не обеспечить равномерную защиту при некорректной разводке
• Не рассчитано на прямые удары молнии - служит для снижения вторичных эффектов (индукция, перенапряжения по земле)
• Не рекомендовано использовать в условиях постоянной влажности без дополнительной герметизации корпуса

Примеры использования

• Камера видеонаблюдения на крыше здания, подключённая через UTP-кабель к внутреннему коммутатору
• Wi-Fi точка на улице, запитываемая от PoE-инжектора
• IP-телефон в офисе, расположенный у окна, где возможно воздействие электромагнитных импульсов от близкой грозы
• Система контроля доступа с электронным замком, работающим по PoE

Практические советы

• Перед установкой проверьте, чтобы кабель был исправен - повреждённая изоляция снижает эффективность защиты
• Избегайте длинных участков кабеля между устройством и защищаемым оборудованием - чем короче путь после защиты, тем лучше
• Если система работает в зоне частых гроз, дополнительно заземлите металлический корпус устройства (если он предусмотрен конструкцией)
• Не используйте переходники или удлинители RJ45 - они нарушают согласование импеданса и снижают уровень защиты
• Артикул sp-ip/1000pd от OSNOVO - единственный вариант в этой линейке с поддержкой Gigabit + PoE; аналоги без PoE не подходят для таких задач
