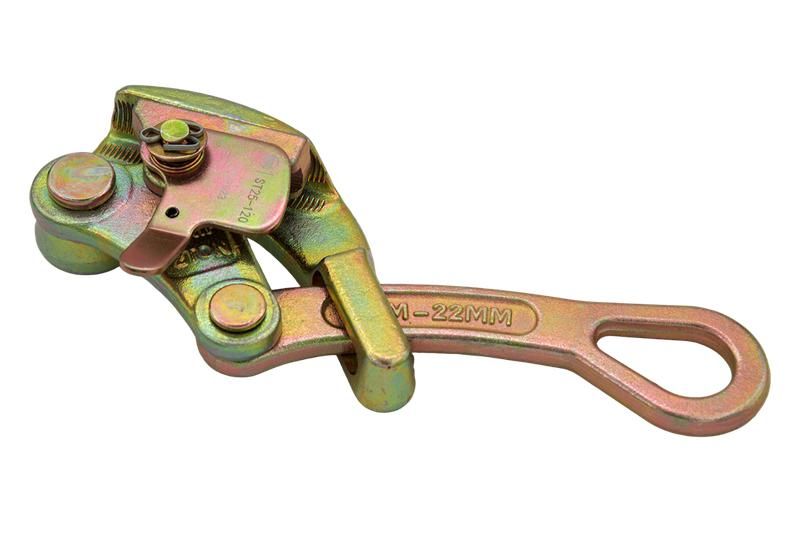

Устройство натяжное для СИП с несущей нулевой жилой ST 25-120 НИЛЕД 13302991

Устройство натяжное для самонесущего изолированного провода с несущей нулевой жилой ST 25-120 от НИЛЕД (артикул 13302991) предназначено для надежного крепления и натяжения проводов при монтаже воздушных линий электропередачи. Подходит для работы с проводниками диаметром от 4 до 22 мм, обеспечивает безопасную передачу усилия через тяговые устройства.

Назначение и область применения

Устройство натяжное для самонесущего изолированного провода с несущей нулевой жилой ST 25-120 используется для фиксации и натяжения СИП-проводов во время установки, ремонта или замены воздушных линий. Применяется при работе с проводами, имеющими изоляцию или без неё, в том числе с несущей нулевой жилой. Удобно использовать при монтаже на опорах, при перетяжке проводов между столбами, а также при использовании лебедок, кабестанов или полиспастов.

Технические характеристики

• Диапазон диаметров проводников: 4–22 мм
• Максимальная статическая нагрузка: 2000 кг
• Тип крепления: шарнирно-губцовое с пружинным механизмом
• Контактные поверхности: вогнутые, с накаткой для усиленного захвата
• Хвостовик: с проушиной для подключения тяговых устройств
• Запорный элемент: боковая щека для предотвращения выпадения провода

Совместимость и монтаж

Устройство натяжное для самонесущего изолированного провода с несущей нулевой жилой ST 25-120 совместимо со всеми типами СИП, включая СИП-1, СИП-2, СИП-4, а также с голыми проводами круглого сечения. Для монтажа необходимо:

• Разблокировать запорную щеку и открыть губки;
• Вставить проводник так, чтобы он плотно лег в вогнутую часть с накаткой;
• Закрыть щеку до характерного щелчка - это гарантирует фиксацию;
• Подсоединить проушину хвостовика к тяговому устройству (лебедка, полиспаст);
• Проверить равномерность натяжения и отсутствие проскальзывания.

Не допускается использование с проводами диаметром менее 4 мм или более 22 мм - это снижает надежность захвата и увеличивает риск повреждения изоляции.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и безопасности при работе с высоковольтными ЛЭП. Максимальная нагрузка 2000 кг рассчитана с запасом для условий реальной эксплуатации. Конструкция исключает внезапное раскрытие благодаря запорной щеке. Однако работа должна выполняться в соответствии с правилами техники безопасности при работах на высоте и под напряжением.

Преимущества

• Надежный захват благодаря вогнутым контактным площадкам с накаткой - минимизирует проскальзывание даже при больших нагрузках.
• Автоматическое удержание провода: запорная щека prevents случайное выпадение.
• Универсальность: работает как с изолированными, так и с неизолированными проводами.
• Простота монтажа: не требует специнструментов, легко открывается и закрывается руками.
• Прочная конструкция: выдерживает длительные статические нагрузки до 2000 кг.

Ограничения применения

• Не применяется для проводов с диаметром меньше 4 мм - возможен недостаточный захват.
• Не рекомендуется для динамических ударных нагрузок - только статическое натяжение.
• Не предназначен для многократного переустановки на одном участке провода - может повредить изоляцию.
• Не следует использовать в условиях постоянного воздействия агрессивных химикатов или сильной коррозии без защиты.

Примеры использования

• Установка новой ЛЭП: натяжение СИП-4 между двумя опорами с помощью лебедки.
• Замена старых проводов: временная фиксация провода при демонтаже и последующем натяжении нового.
• Ремонтные работы: удержание провода при замене изоляторов или креплений на опоре.
• Монтаж в труднодоступных местах: применение с полиспастом при необходимости точного регулирования натяжения.

Практические советы

• Перед каждым использованием проверяйте состояние накатки на контактных поверхностях - износ снижает эффективность захвата.
• При работе с изолированными проводами не затягивайте слишком сильно - давление может повредить оболочку, особенно при температуре ниже 0C.
• Используйте защитные перчатки и очки - при резком натяжении есть риск выброса провода при срыве.
• После окончания работ снимите устройство натяжное для самонесущего изолированного провода с несущей нулевой жилой ST 25-120 и храните в сухом месте - предотвратите коррозию металлических деталей.
• При подборе аналогичных устройств обращайте внимание именно на диапазон 4–22 мм и нагрузку 2000 кг - другие модели могут не подходить для вашего типа провода.
