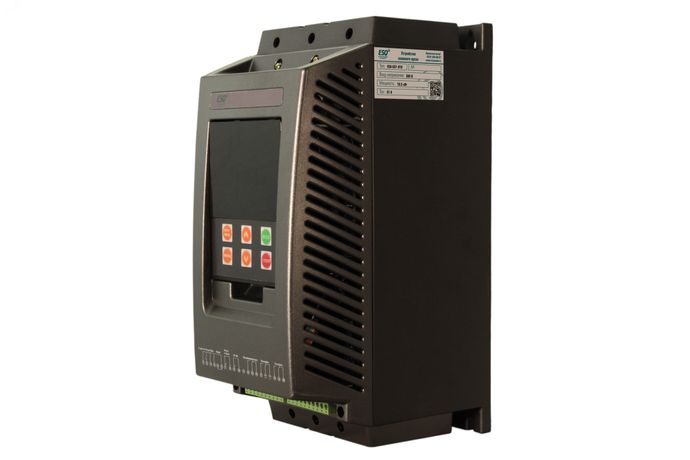

Устройство плавного пуска ESQ-GS7-018 (37А, 380В, 18.5кВт, встроенный шунтирующий контактор) - 08.05.000912 ОРЛАН

Устройство плавного пуска ESQ GS7-018 обеспечивает мягкий запуск асинхронных двигателей мощностью до 18,5 кВт, снижая пиковые токи и нагрузку на сеть и механическую часть оборудования. Устройство GS7-018 оснащено встроенным шунтирующим контактором, что упрощает монтаж и повышает надежность работы.

Назначение и область применения

Устройство плавного пуска ESQ GS7-018 предназначено для управления трехфазными асинхронными двигателями переменного тока. Подходит для установки на оборудовании, где требуется избежать резких скачков тока при старте - например, на насосах, вентиляторах, компрессорах, конвейерах и питательных лентах. Применяется там, где жесткий пуск вызывает перегрузки сети, ударные нагрузки на ременные передачи или механические соединения.

Технические характеристики

• Максимальный ток: 37 А
• Рабочее напряжение: 380 В (трехфазная сеть)
• Мощность двигателя: до 18,5 кВт
• Встроен шунтирующий контактор - автоматически замыкает цепь после выхода двигателя на рабочую скорость
• Напряжение питания устройства: совпадает с напряжением двигателя (380 В)
• Не требует внешнего контактора для шунтирования

Совместимость и монтаж

Устройство GS7-018 подключается между источником питания и двигателем. Клеммы входа (L1, L2, L3) подсоединяются к сети, выходные (T1, T2, T3) - к обмоткам двигателя. Шунтирующий контактор внутри корпуса активируется автоматически, поэтому дополнительные провода для него не нужны. Монтаж выполняется на DIN-рейке или с помощью крепления на плоской поверхности. Для правильной работы необходимо соблюдать посадочные габариты и зазоры вокруг корпуса для теплоотвода. Температура окружающей среды должна быть в пределах –10…+40 C.

Безопасность и стандарты

Устройство GS7-018 соответствует требованиям безопасности, установленным для электрооборудования низкого напряжения. Произведено в соответствии с международными нормами IEC/EN 60947-4-2. Защита от перегрева и перегрузки реализована внутренней электроникой. Отсутствие открытых токоведущих частей повышает безопасность при обслуживании.

Преимущества

• Интегрированный шунтирующий контактор исключает необходимость покупки и монтажа отдельного контактора
• Снижает пусковые токи до 70%, продлевая срок службы двигателя и кабельной сети
• Уменьшает механические удары в передачах - меньше износ подшипников, муфт, зубчатых колес
• Экономит энергию за счет более равномерного потребления тока во время пуска
• Закрытый корпус защищен от попадания сторонних предметов и влаги (IP20)

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает с синхронными, шаговыми или сервомоторами
• Не рекомендуется для частотного регулирования скорости - только для пуска и остановки
• Не выдерживает длительную работу на максимальном токе - только кратковременная нагрузка при пуске
• Не имеет функции мягкого торможения - остановка происходит по инерции

Примеры использования

• Насосная станция - плавный запуск предотвращает гидроудары в трубопроводе
• Воздушный компрессор - снижает нагрузку на двигатель и сетевые автоматы
• Ленточный конвейер - устраняет проскальзывание ремней при резком старте
• Вентиляционная система - уменьшает вибрацию воздуховодов при включении

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (не выше 18,5 кВт) и тока (до 37 А)
• Обеспечьте достаточное охлаждение - устройство GS7-018 нагревается при работе, особенно при частых пусках
• Не используйте в местах с высокой запыленностью или постоянной влажностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• При замене старого контактора можно полностью отказаться от внешнего шунта - экономия места и времени
• Проверяйте затяжку клемм через 1–2 месяца после первого включения - термические циклы могут ослабить контакт
