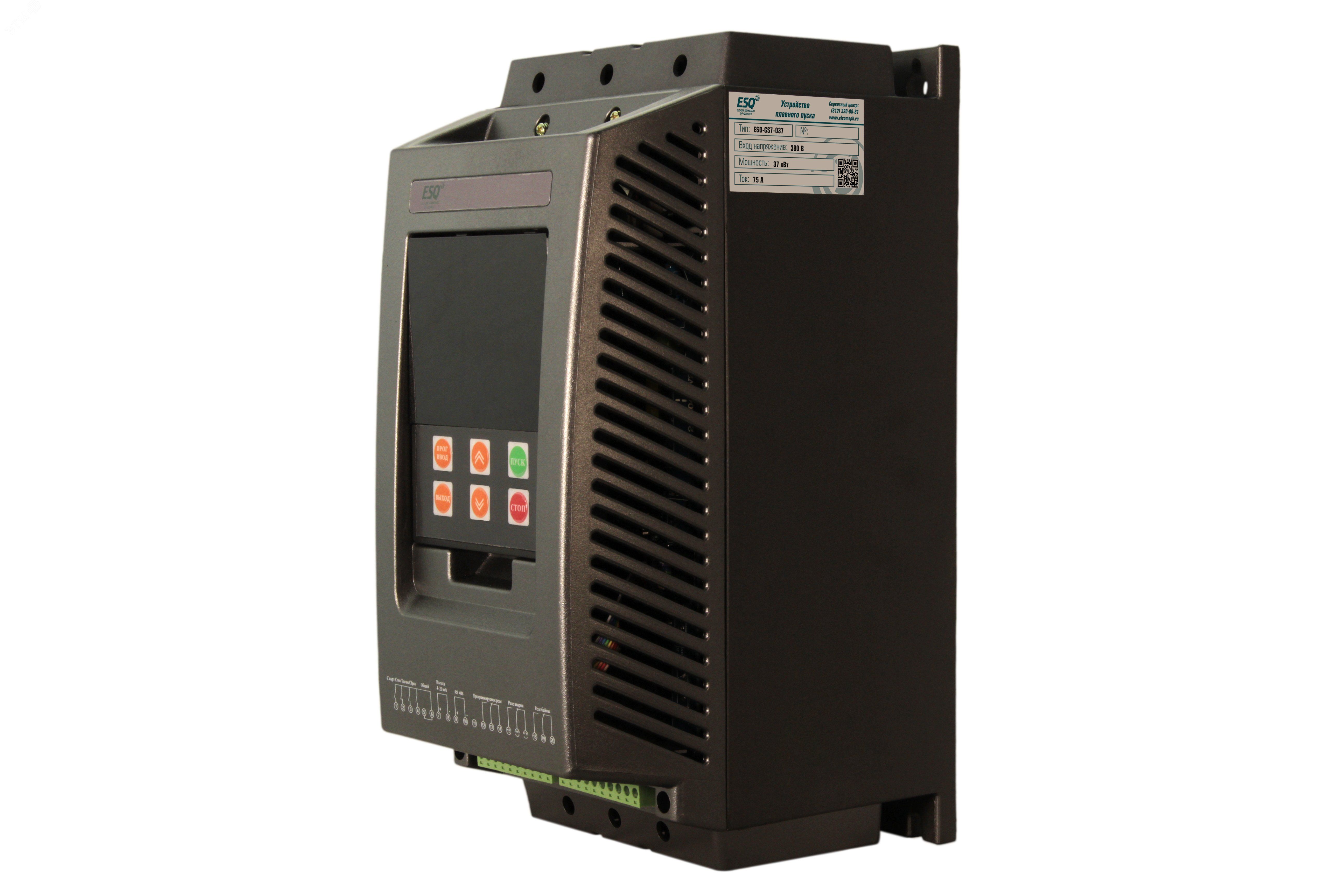

Устройство плавного пуска ESQ-GS7-037 (75А, 380В, 37кВт, встроенный шунтирующий контактор) - 08.05.000028 ОРЛАН

Устройство плавного пуска ESQ GS7-037 обеспечивает мягкий запуск электродвигателя мощностью до 37 кВт, снижая пиковые токи и механические нагрузки на привод. Устройство GS7-037 оснащено встроенным шунтирующим контактором, что делает его компактным решением для систем автоматизации.

Назначение и область применения

Устройство плавного пуска ESQ GS7-037 применяется для управления трёхфазными асинхронными двигателями, где требуется избежать резких скачков тока при старте. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов с высоким моментом инерции. Особенно эффективно там, где частые пуски вызывают перегрузки сети или быстрый износ механических узлов.

Технические характеристики

• Мощность двигателя: до 37 кВт
• Номинальный ток: 75 А
• Напряжение питания: 380 В переменного тока, 3 фазы
• Встроенная функция: шунтирующий контактор (для замыкания цепи после выхода на рабочую скорость)
• Рабочий режим: продолжительный (S1)
• Степень защиты: IP20 (не предназначено для установки в условиях повышенной влажности или пыли без корпуса)

Совместимость и монтаж

Устройство GS7-037 совместимо с большинством трёхфазных асинхронных двигателей с короткозамкнутым ротором. Для правильной работы необходимо соблюдать соответствие номинального тока двигателя значению 75 А. Монтаж выполняется в распределительном щите с достаточным воздушным зазором вокруг устройства. Клеммы для подключения питания и двигателя вынесены на переднюю панель - подключение проводов осуществляется с помощью болтовых соединений. Шунтирующий контактор внутри устройства автоматически замыкает цепь после завершения пуска, исключая необходимость внешнего контактора.

Безопасность и стандарты

Устройство GS7-037 соответствует требованиям международных норм IEC 60947-4-2 для устройств плавного пуска. Защита от перегрева реализована внутренним термостатом. Наличие встроенного контактора снижает риск некорректного подключения внешних коммутирующих элементов, повышая надёжность системы.

Преимущества

• Интегрированный шунтирующий контактор экономит место в щите и уменьшает количество точек соединения
• Снижение пускового тока до 3–4 раз по сравнению с прямым запуском
• Увеличение срока службы двигателя и привода за счёт устранения ударных нагрузок
• Простой монтаж благодаря готовому решению - не требует дополнительного оборудования

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает с синхронными или серводвигателями
• Запрещён монтаж в местах с температурой выше +40 C или влажностью более 90%
• Не имеет регулировки времени пуска - параметры заданы заводом
• Не поддерживает управление через PLC или аналоговые сигналы - только ручной/автоматический запуск по кнопкам

Примеры использования

• Насосная станция водоснабжения - предотвращает гидроудары в трубопроводе
• Конвейерная лента на пищевом производстве - снижает износ ремней и роликов
• Вентиляционная система в промзоне - уменьшает нагрузку на сеть при одновременном запуске нескольких единиц
• Компрессор воздуха - продлевает срок службы приводного ремня и подшипников

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя не превышал 75 А - даже при 37 кВт возможны вариации в зависимости от класса эффективности
• Обеспечьте доступ к клеммам для обслуживания - устройство GS7-037 не рассчитано на работу в закрытых герметичных ящиках без вентиляции
• При использовании в условиях колебаний напряжения рекомендуется установить стабилизатор - работа при напряжении ниже 340 В может привести к отказу пуска
• Не используйте устройство в качестве основного выключателя - он не предназначен для частых операций отключения под нагрузкой
