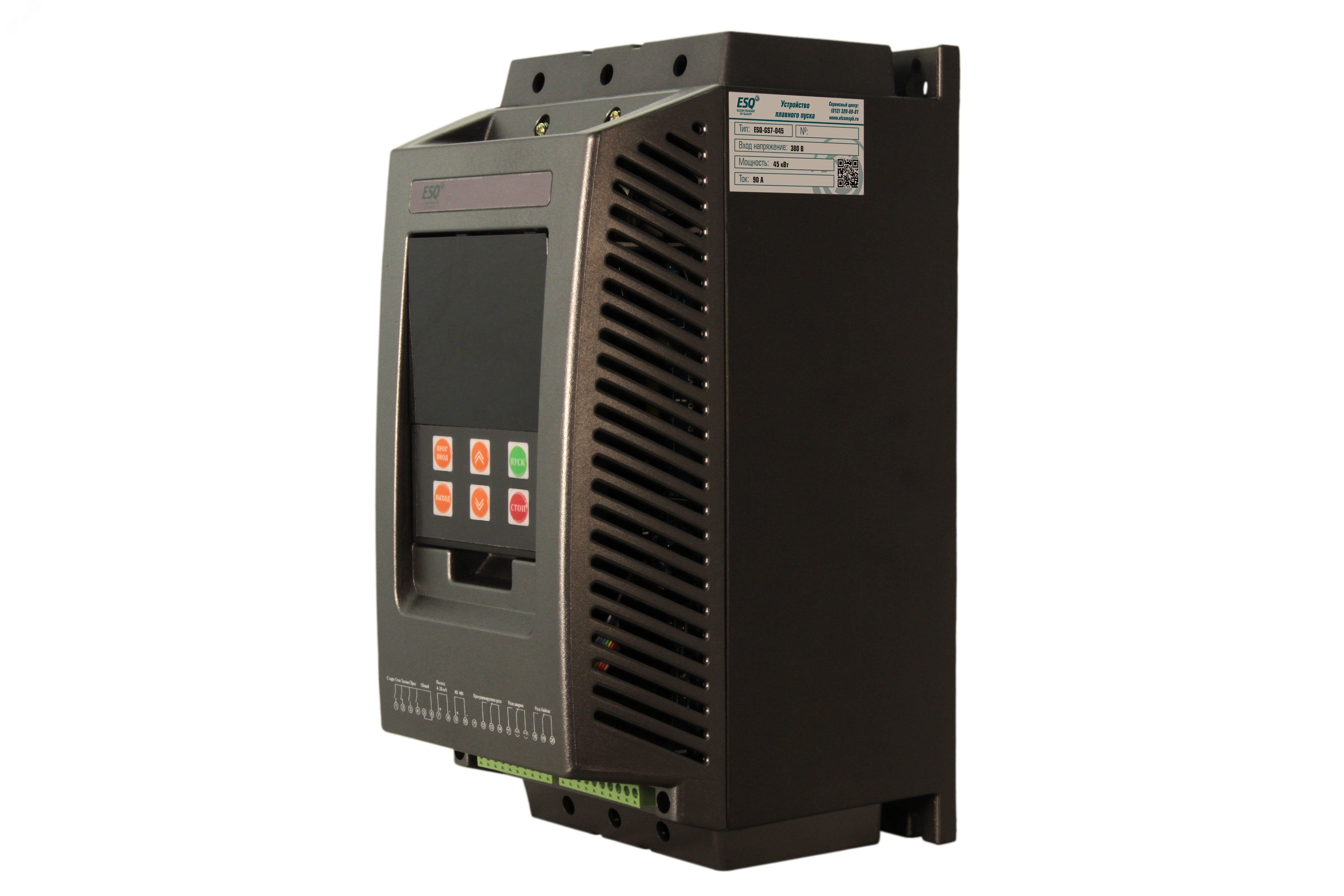

Устройство плавного пуска ESQ-GS7-045 (90А, 380В, 45кВт, встроенный шунтирующий контактор) - 08.05.000029 ОРЛАН

Устройство плавного пуска ESQ GS7-045 обеспечивает мягкий запуск асинхронных двигателей мощностью до 45 кВт, снижая пиковые токи и нагрузку на сеть и механическую часть оборудования. Модель оснащена встроенным шунтирующим контактором, что упрощает установку и повышает надёжность работы.

Назначение и область применения

Устройство плавного пуска ESQ GS7-045 применяется для управления трёхфазными асинхронными двигателями переменного тока. Подходит для оборудования, где требуется избежать резких скачков тока при старте: насосы, вентиляторы, компрессоры, конвейеры, питательные ленты и другие механизмы с высокой инерцией. Устраняет ударные нагрузки на ременные передачи, муфты и подшипники, продлевая срок службы привода.

Технические характеристики

• Максимальный ток: 90 А
• Рабочее напряжение: 380 В (трёхфазная сеть)
• Мощность двигателя: до 45 кВт
• Встроен шунтирующий контактор - автоматически замыкает цепь после выхода на рабочую скорость, исключая потери на тиристорах
• Напряжение питания устройства: совпадает с напряжением двигателя (380 В)
• Не имеет встроенной защиты от перегрузки, короткого замыкания или фазового дисбаланса - требует внешней защиты

Совместимость и монтаж

ESQ GS7-045 подключается между источником питания и двигателем. Для монтажа необходим доступ к трём фазам сети и трём выводам двигателя. Шунтирующий контактор уже установлен внутри корпуса - дополнительные коммутационные элементы не нужны. Клеммы рассчитаны на зажим проводов сечением до 25 мм2. Установка выполняется на вертикальной поверхности с соблюдением минимального свободного пространства вокруг для теплоотвода. Температура окружающей среды - от –10C до +50C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-2 для устройств плавного пуска. Защита корпуса IP20 - допускает работу только в закрытых щитах или помещениях без попадания пыли и влаги. Отсутствие внутренних предохранителей и термозащиты требует обязательной установки внешнего автомата и теплового реле.

Преимущества

• Встроенный шунтирующий контактор снижает нагрев тиристоров и увеличивает долговечность при длительной работе
• Исключает броски тока при запуске - защищает сеть от просадок напряжения
• Уменьшает механический износ привода - особенно важно для систем с жесткой связью
• Закрытый дизайн и компактные габариты позволяют легко размещать в распределительных щитах

Ограничения применения

• Не предназначен для однофазных двигателей
• Не работает с двигателями выше 45 кВт - превышение мощности вызывает перегрев и отказ
• Не содержит встроенных функций регулирования скорости - только управление пуском
• Требует наличия внешней защиты: автоматический выключатель и тепловое реле должны быть установлены до входа устройства
• Не рекомендуется для частых пусков более 5–6 раз в час - возможен перегрев тиристоров

Примеры использования

• Водяной насос в системе водоснабжения - плавный запуск предотвращает гидроудары в трубах
• Вентиляционная установка в промышленном цеху - снижает нагрузку на двигатель и сеть при одновременном включении нескольких единиц
• Ленточный конвейер на пищевом производстве - минимизирует рывки при старте, защищая продукцию от повреждений
• Компрессор воздушной системы - уменьшает потребляемую мощность в момент включения, экономя электроэнергию

Практические советы

• Перед установкой проверьте соответствие номинала двигателя - 45 кВт максимум, при этом лучше выбирать запас по мощности 10–15%
• Обязательно используйте автомат с характеристикой D и тепловое реле, настраиваемое под ток двигателя
• При монтаже следите за плотным затягиванием клемм - плохой контакт вызывает перегрев даже при номинальных токах
• Не устанавливайте рядом с источниками сильного тепла - температура внутри щита не должна превышать +50C
• При использовании в условиях повышенной вибрации закрепите устройство на виброгасящих прокладках
• ESQ GS7-045 - модель с встроенным контактором; аналоги без него требуют дополнительного места и проводки
