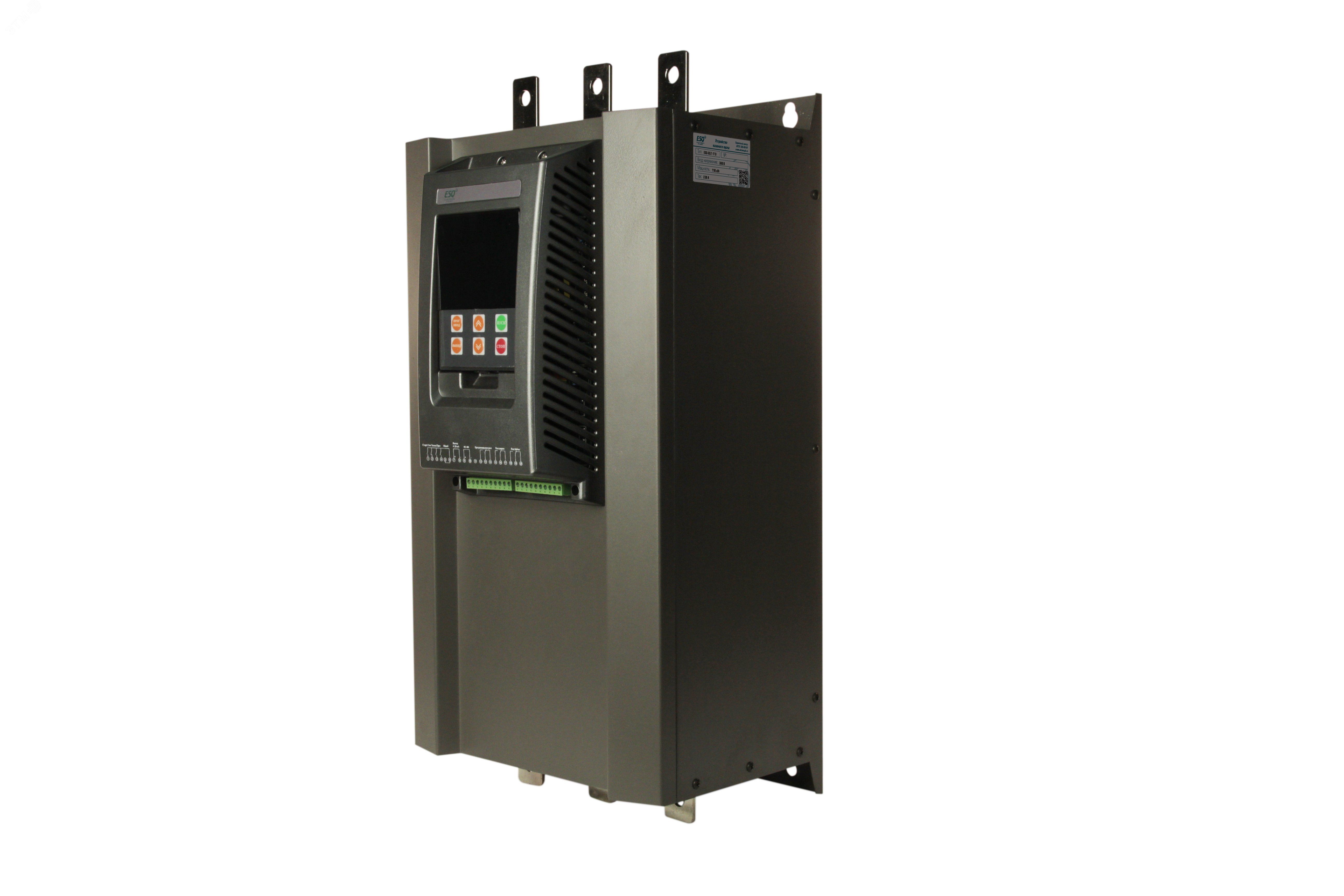

Устройство плавного пуска ESQ-GS7-110 (230А, 380В, 110кВт, встроенный шунтирующий контактор) - 08.05.000033 ОРЛАН

Устройство плавного пуска ESQ-GS7-110 обеспечивает мягкий запуск электродвигателей мощностью до 110 кВт, снижая пиковые токи и нагрузку на сеть и механическую часть оборудования. Благодаря встроенному шунтирующему контактору, устройство работает эффективно и надежно в промышленных условиях.

Назначение и область применения

ESQ-GS7-110 применяется для управления асинхронными двигателями переменного тока, где требуется избежать резких скачков тока при запуске. Подходит для насосов, компрессоров, вентиляторов, конвейеров, мельниц и других механизмов с высоким моментом инерции. Устройство особенно полезно там, где частые пуски вызывают перегрузки сети или быстрый износ передач и муфт.

Технические характеристики

• Мощность: 110 кВт
• Номинальный ток: 230 А
• Напряжение питания: 380 В (трёхфазное)
• Встроенная функция: шунтирующий контактор (обеспечивает замыкание цепи после выхода на рабочую скорость)
• Режим работы: плавный пуск и останов
• Защита от перегрева, перегрузки и потери фазы

Совместимость и монтаж

ESQ-GS7-110 совместим с трёхфазными асинхронными двигателями класса IE2–IE4. Для установки необходима свободная площадь для теплоотвода - устройство требует принудительной вентиляции при длительной работе на пределе нагрузки. Монтаж выполняется на вертикальной поверхности, допускается горизонтальное расположение только при соблюдении условий охлаждения. Клеммы рассчитаны на провода сечением до 50 мм2. Шунтирующий контактор уже установлен внутри корпуса - внешнее подключение не требуется.

Безопасность и стандарты

ESQ-GS7-110 соответствует требованиям IEC 60947-4-2 и ГОСТ Р 50030.5.1. Обладает встроенной защитой от перегрева, что исключает риск повреждения силовых элементов при аварийных режимах. Корпус выполнен из самозагасающего материала, устойчивого к возгоранию.

Преимущества

• Встроенный шунтирующий контактор снижает тепловые потери и продлевает срок службы тиристоров - устройство не нагревается при постоянной работе.
• Исключаются броски тока при запуске, что защищает автоматические выключатели и кабели от перегрузок.
• Не требует внешних реле или дополнительных контакторов - всё интегрировано, уменьшает количество точек отказа.
• Стабильная работа при колебаниях напряжения +-10% от номинала.

Ограничения применения

• Не предназначен для двигателей с регулированием скорости - только пуск/останов.
• Не используется в сетях с напряжением выше 415 В или ниже 340 В.
• Запрещено применение во взрывоопасных зонах - отсутствует взрывозащита.
• Не рекомендуется для коротких циклических пусков чаще чем один раз каждые 10 минут - возможен перегрев.

Примеры использования

• Водонапорные станции - плавный запуск насосов предотвращает гидроудары в трубопроводе.
• Производственные линии с конвейерами - снижаются ударные нагрузки на ременные передачи и подшипники.
• Компрессоры в цехах - уменьшается нагрузка на вводные автоматы, снижается вероятность отключения по перегрузке.

Практические советы

• Перед первым запуском проверьте соответствие сечения кабелей и номинала автомата - для 110 кВт требуется минимум 50 мм2 и автомат на 250 А.
• Обеспечьте доступ к радиатору устройства для очистки от пыли - грязь снижает теплоотдачу и сокращает срок службы.
• При использовании в условиях повышенной влажности или пыли - дополнительно установите кожух защиты IP54, хотя само устройство не имеет указанной степени защиты.
• При замене старых пускателей - ESQ-GS7-110 можно установить вместо магнитного пускателя, сохранив существующую схему управления, но потребуется перенастройка времени разгона.
