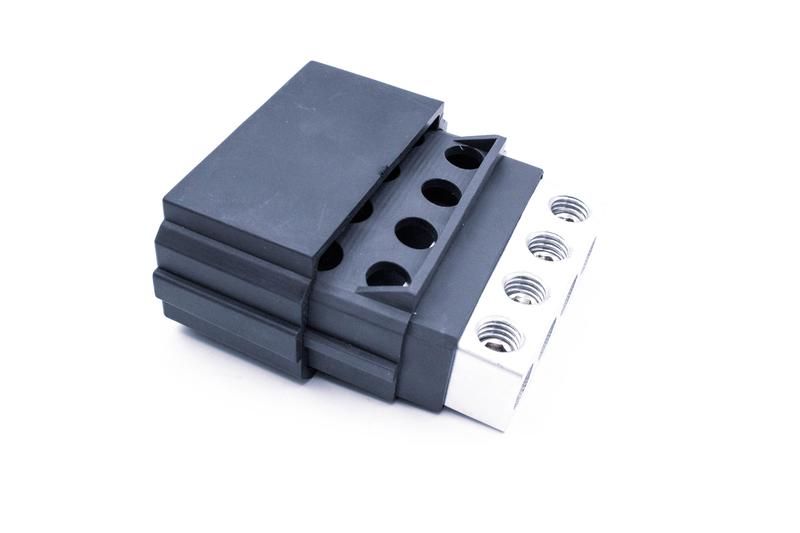

Устройство подключения освещения УПО-1.5/50 НИЛЕД 14200341

Устройство подключения освещения УПО-1.5/50 от бренда НИЛЕД - это клеммная коробка из алюминиевого сплава, предназначенная для надёжного и безопасного соединения проводов в системах наружного и ландшафтного освещения. Артикул 14200341 обеспечивает работу в суровых условиях, сохраняя целостность соединений даже при перепадах температур и воздействии влаги.

Назначение и область применения

Устройство подключения освещения УПО-1.5/50 используется для соединения кабелей в местах разделки проводов - например, внутри фланца или стенки световой опоры. Подходит для подключения ландшафтного, магистрального, витринного и других типов наружного освещения. Обеспечивает доступ к точкам соединения для обслуживания и диагностики без вскрытия всей системы.

Технические характеристики

• Тип изделия: коробка клеммная
• Рабочий диапазон температур: от -60 C до +50 C
• Материал корпуса: алюминиевый сплав
• Сечение подключаемых проводников: 1,5–50 мм2
• Тип проводников: однопроволочные (одножильные), допускаются многожильные и секторные
• Защита от внешних воздействий: IP67 (пылевлагозащищённая, выдерживает кратковременное погружение)
• Устойчивость к УФ-излучению: да
• Электрическая прочность: соответствие ГОСТ Р 51177
• Климатическое исполнение: УХЛ 1 (для умеренного и холодного климата)
• Гарантийный срок: 60 месяцев (5 лет)
• Срок службы: не менее 40 лет
• Момент затяжки винтов: до 15 Нм без деформаций
• Ударопрочность: выдерживает падение груза 0,9 кг с высоты 0,2 м при -20 C

Совместимость и монтаж

УПО-1.5/50 совместим с медными и алюминиевыми проводами сечением от 1,5 до 50 мм2. Для каждого соединения предусмотрены два варианта фиксации - одним или двумя болтами, что позволяет увеличить механическую прочность при больших нагрузках.

Коробка монтируется в корпус светильника, опоры или распределительной камере. Внутренний диэлектрический слой предотвращает замыкание, а внешний резиновый чехол защищает от струй воды и загрязнений. Особые выступы на корпусах исключают случайное проворачивание крышки при установке. Винты соответствуют ГОСТ 8878-93 и DIN-914, изготовлены из стали марки не ниже А2.

Безопасность и стандарты

• Соответствует ГОСТ Р 51177 - требования к качеству электрических контактов
• Чехлы и кожухи выполнены из материала класса ПВ-0 - самозатухающие, не поддерживают горение
• Произведено с подтверждением через протоколы испытаний аккредитованных лабораторий
• Проверено на переходное сопротивление и качество контактов в соответствии с ГОСТ Р 51177

Преимущества

• Высокая механическая прочность благодаря алюминиевому корпусу и двухслойной герметизации
• Стабильная работа при экстремальных температурах - от -60 C до +50 C
• Защита от влаги, пыли и УФ-излучения делает устройство долговечным на открытых участках
• Два уровня защиты (внутренний резиновый и внешний чехол) снижают риск коррозии и окисления контактов
• Возможность фиксации проводов одним или двумя болтами - гибкость при работе с разными сечениями

Ограничения применения

• Не предназначена для подключения многожильных проводов без предварительной обжимки наконечников - рекомендовано использовать только однопроволочные или правильно подготовленные многожильные жилы
• Запрещено применять в средах с постоянным погружением в воду - IP67 не гарантирует длительную герметичность при непрерывном контакте с жидкостью
• Не следует использовать в помещениях с химически активной средой - материал не рассчитан на агрессивные пары или растворители
• Максимальный крутящий момент при затяжке - 15 Нм; превышение вызывает повреждение резьбы или корпуса

Примеры использования

• Подключение светодиодных светильников в городских парках и аллеях
• Соединение кабелей в опорах уличного освещения на автодорогах
• Монтаж декоративного освещения фасадов зданий и ландшафтных объектов
• Разветвление цепей в распределительных шкафах наружного освещения

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно находиться в диапазоне 1,5–50 мм2. Для проводов >25 мм2 особенно важно соблюдать положение выступа внутри корпуса, чтобы предотвратить попадание влаги в верхнюю часть.
• Используйте только подходящие винты (ГОСТ 8878-93 / DIN-914); не применяйте самодельные или нестандартные крепежи.
• При установке в зимних условиях нагрейте корпус до комнатной температуры - резина становится хрупкой при -60 C.
• После сборки проведите контроль переходного сопротивления - это обязательное требование по ГОСТ Р 51177 и гарантирует долгосрочную надёжность.
• Артикул 14200341 - единственный номер для заказа оригинального устройства УПО-1.5/50 от НИЛЕД. Аналоги могут не соответствовать заявленной прочности и защите.
