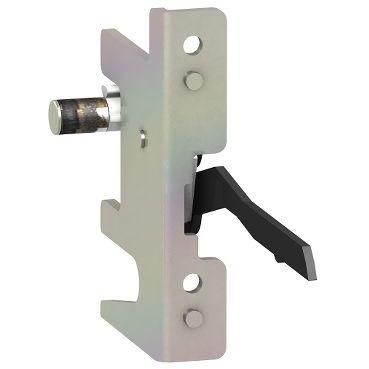

Устройство ударного действия (боек) SE 100-250 Systeme Electric SPC-STK-01-02

Устройство ударного действия (боек) (100-250) SE от Systeme Electric - компонент для безопасного аварийного отключения выключателей SystemePact CCB при извлечении аппарата под нагрузкой. Установленный в основание, боек обеспечивает механическую блокировку и предотвращает опасные операции.

Назначение и область применения

Устройство ударного действия (боек) (100-250) SE применяется исключительно с выключателями Series SystemePact CCB. Его задача - принудительно отключить автоматический выключатель, если он случайно или намеренно извлекается из втычного основания под токовой нагрузкой. Это защищает персонал от дугового замыкания и повреждений оборудования. Также боек используется как элемент механической блокировки в системах АВР (автоматического ввода резерва), чтобы запретить одновременное включение двух источников питания.

Технические характеристики

• Тип изделия: устройство ударного действия (боек)
• Способ монтажа: втычной - фиксируется в специальное отверстие на корпусе основания выключателя
• Совместимо с: сериями аппаратов SystemePact CCB
• Материал: прочная пластмассовая или металлическая конструкция, рассчитанная на многократные циклы воздействия
• Габариты: соответствуют стандартному выбивному отверстию в основаниях SystemePact CCB (не требует доработки)

Совместимость и монтаж

Устройство ударного действия (боек) (100-250) SE совместимо только с втычными основаниями выключателей SystemePact CCB. Монтаж выполняется вручную: боек просто вставляется в подготовленное отверстие до щелчка. Нельзя использовать с другими типами оснований, например, с выкатными модификациями без согласования с производителем. После установки проверьте надёжность фиксации - боек не должен шататься.

Безопасность и стандарты

Произведён в соответствии с требованиями безопасности для электроустановок среднего класса напряжения. Соответствует нормам IEC/EN 60947-2 для коммутационных устройств. Применение бойка гарантирует выполнение условий электробезопасности при работе с ABB-совместимыми системами (SystemePact CCB). Не предназначен для работы вне температурного режима, указанного для основного выключателя.

Преимущества

• Обеспечивает гарантированное отключение под нагрузкой - снижает риск возникновения дуги
• Не требует внешних источников энергии - полностью механический принцип работы
• Интегрирован в существующую конструкцию основания - не нуждается в переделках
• Увеличивает срок службы контактов выключателя, так как предотвращает размыкание под током
• Является обязательным элементом для соблюдения правил АВР в промышленных сетях

Ограничения применения

• Не работает с выключателями других серий (например, SACE, Masterpact, Compact NSX)
• Запрещена установка в основания, где отсутствует подходящее выбивное отверстие
• Не следует применять в условиях повышенной вибрации свыше допустимых значений для SystemePact CCB
• Не предназначен для частого ручного срабатывания - предназначен только для аварийных ситуаций
• Не используйте в качестве самостоятельного выключающего устройства - всегда требуется установленный выключатель SystemePact CCB

Примеры использования

• Электрошкафы на заводах с АВР - предотвращают параллельное питание от сети и генератора
• Цеховые распределительные пункты - обеспечивают безопасное обслуживание выключателей во время ремонта
• Линии с высокими пусковыми токами - защищают от пробоя контактов при попытке вынуть выключатель под нагрузкой
• Системы управления насосными станциями и конвейерами - где недопустимо ручное отключение под током

Практические советы

• Перед установкой убедитесь, что основание выключателя SystemePact CCB имеет целостное выбивное отверстие - трещины или деформация нарушают работу бойка
• Проверяйте соответствие артикула spc-stk-01-02 с моделью выключателя - даже небольшие различия в версиях CCB могут потребовать другого типа бойка
• При сборке АВР обязательно укажите наличие бойка в схеме - это влияет на последовательность блокировок
• Не смазывайте поверхность бойка - масла и жиры могут вызвать скольжение и отказ механизма
• При замене выключателя - сохраняйте старый боек, если новый выключатель того же типа; новую деталь устанавливайте только при потере функциональности
