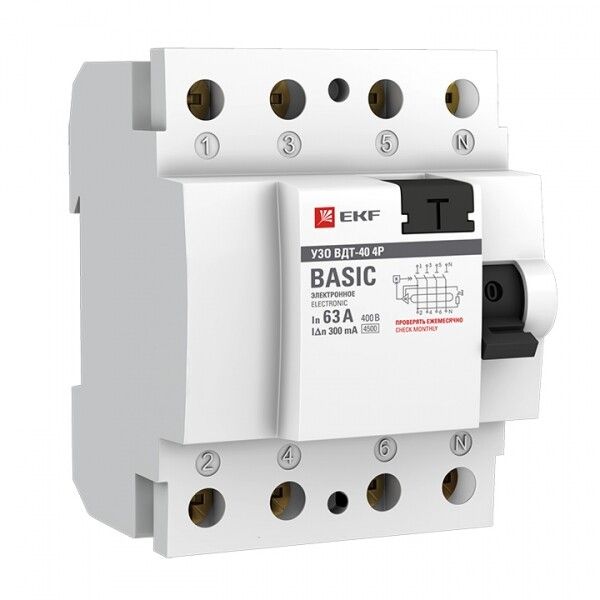

Выключатель дифференциальный (УЗО) ВД-40 4P 63А/300мА (электронное) Basic|elcb-4-63-300e-sim|EKF

Устройство защитного отключения УЗО 4 полюса 63 А 300 мА (электронное) от EKF серии Basic предназначено для обеспечения безопасности в трёхфазных сетях с заземлённой нейтралью. Его основная задача - отключить питание при появлении опасного тока утечки, защищая людей от удара током и предотвращая возгорания. Артикул elcb-4-63-300e-sim подходит для установки в распределительных щитах промышленных объектов и крупных жилых комплексов.

Назначение и область применения

Этот УЗО используется для защиты людей от поражения электрическим током при контакте с повреждённым оборудованием или оголёнными проводами. Также он предотвращает возгорания, вызванные длительными токами утечки, которые могут прогревать изоляцию и привести к её пробою. Устройство применяется в трёхфазных цепях с нулевым проводником - например, на входе в щиты многоквартирных домов, в производственных цехах, на конвейерах, насосных станциях и других объектах с мощным электрооборудованием. Обязательно сочетается с автоматическим выключателем, который защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - порог срабатывания при утечке; при превышении этого значения УЗО отключится.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянному или импульсному.
• Номинальное напряжение: 230 В - рассчитано на работу в сети с фазным напряжением 230 В (линейное - до 400 В).
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, что важно для трёхфазных систем с общим нулём.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до этой величины (при условии наличия автомата).
• Напряжение изоляции (Ui): 660 В - гарантирует надёжную изоляцию между токоведущими частями даже при высоких скачках напряжения.
• Импульсное напряжение (Uimp): 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов.
• Частота: 50 Гц - оптимизировано для стандартной сети в России и странах СНГ.
• Степень защиты IP20: защищает от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищена от воды и пыли - требует установки внутри закрытого щита.
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке (18 мм каждый).
• Глубина монтажа: 66 мм - требуется свободное пространство в щите для правильной установки.
• Площадь сечения провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых, подходящих для нагрузки 63 А.
• Рабочая температура: –25…+35 C - не предназначен для установки вне помещений или в необогреваемых щитах при минусовых температурах.
• Степень загрязнения 2: допускает наличие непроводящей пыли, но не агрессивных загрязнений (например, металлической пыли или влаги).
• Гарантия: 36 месяцев - официальная гарантия от производителя EKF.

Совместимость и монтаж

УЗО 4 полюса 63 А 300 мА (электронное) устанавливается на DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы: фазы L1, L2, L3 и N должны быть подведены точно в соответствии с маркировкой. Нельзя менять местами фазы и ноль - это нарушит работу устройства. Монтаж возможен только в закрытом распределительном щите с достаточным внутренним объёмом (минимум 66 мм глубины). Электронный тип УЗО требует стабильного питания - при обрыве нуля или значительных колебаниях напряжения может отказывать. Совместим с любыми автоматами класса B, C или D, соответствующими номиналу 63 А.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность УЗО в бытовых и аналогичных условиях. Применение в системах TN-S и TN-C-S рекомендовано. Отказ от работы при потере нуля - нормальное поведение для электронных УЗО, так как они не имеют собственного механического механизма срабатывания. Не используйте в IT-системах (без заземления нейтрали) - УЗО не будет работать.

Преимущества

• Высокая точность срабатывания благодаря электронной начинке - меньше ложных срабатываний по сравнению с электромеханическими аналогами.
• Защита всех четырёх проводников (три фазы + ноль) исключает риск утечки через нулевой провод.
• Поддержка больших сечений проводов (до 25 мм2) - удобно для прокладки силовых кабелей.
• Наличие возможности дополнительной комплектации - можно установить блоки сигнализации, дистанционного управления или тестирования.
• Долгий срок службы и 3-летняя гарантия от EKF - проверенная серия Basic.

Ограничения применения

• Не работает при отсутствии нулевого провода - нельзя применять в двухпроводных однофазных цепях без заземления.
• Не подходит для установки на улице, в сырых помещениях или неотапливаемых щитах - IP20 не обеспечивает защиту от влаги.
• Не реагирует на постоянный ток утечки - не подходит для оборудования с выпрямителями, светодиодными драйверами или источниками бесперебойного питания, если там есть постоянный ток утечки.
• Требует стабильного напряжения - при аварийных просадках или перепадах может временно терять функциональность.
• Не защищает от перегрузок и КЗ - обязательно нужен автоматический выключатель на 63 А перед этим УЗО.

Примеры использования

• Главный ввод в квартиру или офис с трёхфазным питанием - предотвращает пожары из-за старой изоляции.
• Щит на производстве с группой станков, насосов и освещения - снижает риск поражения персонала.
• Жилые дома с электрокотлами, бойлерами, теплыми полами - где возможны утечки через нагревательные элементы.
• Объекты с большим числом электроприборов - когда суммарный ток утечки от нескольких устройств достигает 300 мА.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автомат перед ним был на тот же номинал - 63 А. Это гарантирует координацию защиты.
• При монтаже следите, чтобы ноль не соединялся с заземлением после УЗО - это вызовет ложное срабатывание.
• Проверяйте исправность кнопкой “T” ежемесячно - особенно в промышленных условиях.
• Если в системе есть частотные преобразователи, инверторы или ИБП - рассмотрите возможность перехода на УЗО типа A или B, поскольку этот вариант (AC) не сработает на постоянный ток утечки.
• Не экономьте на месте установки - обеспечьте доступ к устройству для обслуживания и тестирования. Глубина 66 мм - это минимум, лучше делать запас 10–15 см.
