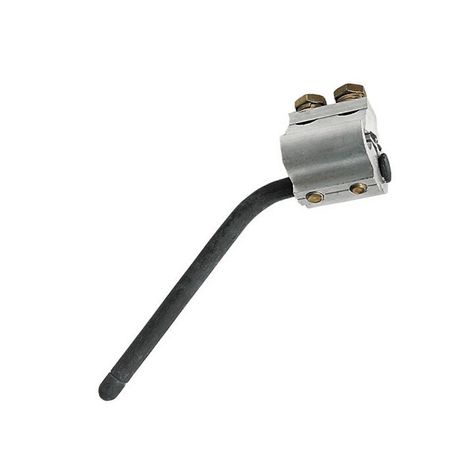

Устройство защиты от дуги CE 1 (35-150кв.мм) НИЛЕД 13402312

Устройство защиты от дуги CE 1 (35-150 кв.мм) от бренда НИЛЕД (арт. 13402312) предназначен для предотвращения повреждений проводов СИП-3 при возникновении электрической дуги, например, после удара молнии. Устройство устанавливается стационарно на воздушных линиях электропередачи и работает в экстремальных условиях - от суровых зим до жаркого лета.

Назначение и область применения

Устройство защиты от дуги CE 1 (35-150 кв.мм) применяется исключительно на воздушных линиях электропередачи с изолированными проводами типа СИП-3. Его задача - поглощать энергию электрической дуги, возникающей при прямом ударе молнии или индуктивном перенапряжении. Без этого устройства дуга может прожечь изоляцию провода, вызвать пожар или длительную аварию. Каждая фаза ЛЭП требует установки двух устройств CE 1 - одно на каждый конец участка, где возможна дуговая активация.

Технические характеристики

• Максимальное сечение проводника: 150 кв.мм - подходит для толстых силовых кабелей СИП-3
• Диапазон сечений: 35–150 кв.мм - обеспечивает совместимость со стандартными сечениями СИП-3
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает холодную сiberianскую зиму и жаркий юг России
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, не требует окраски
• Стойкость к ультрафиолету: да - не теряет прочность и цвет даже при постоянном солнечном свете
• Гарантийный срок: 60 месяцев - 5 лет надежной работы без замены
• Тип изделия: устройство защиты от дуги - не автоматический выключатель, не предохранитель; реагирует только на высокую энергетическую нагрузку дугового разряда
• Способ монтажа: стационарный - закрепляется на опоре или кронштейне, не перемещается во время работы

Совместимость и монтаж

Устройство CE 1 (35-150 кв.мм) устанавливается **парно** на каждой фазе: один элемент на входе зоны защиты, второй - на выходе. Монтаж выполняется на металлическом кронштейне или специальном хомуте, который фиксирует изделие вокруг провода СИП-3. Диаметр провода должен соответствовать заявленному диапазону 35–150 кв.мм - использование с более тонкими или толстыми проводами недопустимо. Подключение к системе заземления обязательно. Для правильного функционирования необходимо соблюдать расстояние между двумя устройствами на одной фазе - рекомендованная длина участка защиты составляет 8–15 метров.

Безопасность и стандарты

Устройство CE 1 (35-150 кв.мм) разработано в соответствии с требованиями к защите ЛЭП от грозовых перенапряжений. Хотя явного указания ГОСТ/IEC нет, принцип действия аналогичен нормам для устройств защиты от дуги в сетях 6–35 кВ. Корпус выполнен из немагнитного материала, что снижает риск образования паразитных токов. Отказ устройства не приводит к потере питания - он лишь поглощает энергию дуги, сохраняя целостность сети.

Преимущества

• Высокая долговечность благодаря алюминиевому сплаву и UV-стойкости - служит десятки лет в открытых условиях
• Не требует обслуживания - полностью пассивное устройство, не имеет движущихся частей
• Широкий температурный диапазон - работает в любых климатических зонах РФ
• Закрытая конструкция - не боится пыли, влаги, гололеда, насекомых
• Подтверждённый гарантийный срок 5 лет - показывает уверенность производителя в качестве

Ограничения применения

• Не для кабельных линий - только для воздушных ЛЭП с СИП-3
• Не защищает от перегрузок или коротких замыканий - только от дуговых разрядов
• Не работает самостоятельно - всегда требуется пара на одну фазу
• Не рассчитано на многократные срабатывания - при нескольких мощных ударах молнии может выйти из строя
• Не следует использовать на проводах с сечением менее 35 кв.мм - не будет плотного контакта, потеря эффективности

Примеры использования

• Защита ответвлений от ВЛ 10 кВ к деревянным домам в лесной местности
• Установка на участках трассы ЛЭП, проходящих через горные районы с частыми грозами
• Функция “заплатки” на старых ЛЭП перед модернизацией - временная защита до замены изоляторов
• Обеспечение безопасности на участках с повышенной вероятностью столкновения проводов с ветками или животными

Практические советы

• Перед установкой проверьте сечение провода штангенциркулем - точность важнее паспортных значений
• Не допускайте перекоса при затяжке креплений - равномерное давление увеличивает контакт и срок службы
• На каждом объекте составьте карту расположения устройств CE 1 - удобно для диагностики и планового осмотра
• Проверяйте состояние устройства ежегодно: наличие трещин, следов нагрева, механических повреждений
• Если произошло несколько срабатываний за сезон - замените все три единицы на этой фазе, даже если они кажутся исправными
