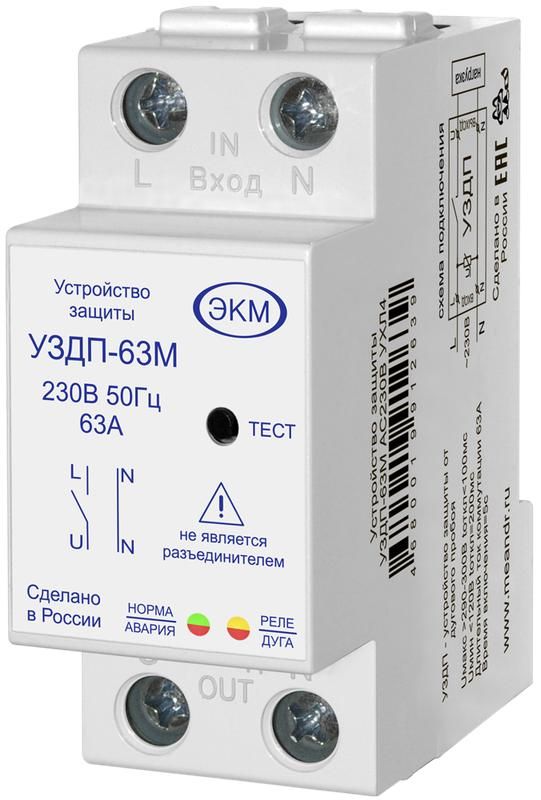

Устройство защиты от дугового пробоя УЗДП-63М УХЛ4 Меандр A8302-19912639

Устройство защиты от дугового пробоя УЗДП-63М УХЛ4 от бренда Меандр предназначено для быстрого отключения электрооборудования при возникновении опасной дуги в сети переменного тока. Применяется в системах с напряжением до 440 В, особенно там, где важна безопасность персонала и предотвращение повреждений оборудования.

Назначение и область применения

УЗДП-63М УХЛ4 защищает электрические цепи от последствий дугового пробоя — внезапного возгорания между проводниками при снижении изоляции или механическом повреждении. Устройство реагирует на изменение напряжения, вызванное дугой, и отключает питание до того, как дуга успеет вызвать пожар или выход из строя оборудования. Подходит для установки в распределительных щитах, на участках с высокими требованиями к безопасности: станки, сварочные аппараты, системы автоматизации, промышленные конвейеры.

Технические характеристики

• Работает от переменного тока (AC): как в цепи управления, так и в контролируемой сети
• Измеряет напряжение в диапазоне 70–440 В — подходит для сетей 220/380/400 В
• Порог срабатывания: 120–290 В — устройство активируется при резком падении напряжения, характерном для дуги
• Номинальное напряжение питания цепи управления: 230–440 В AC, 50 Гц
• Выдает один нормально разомкнутый (НО) контакт для управления внешним отключающим устройством (например, контактором)
• Время срабатывания без выдержки: максимум 0,5 секунды — обеспечивает быстрое реагирование
• Время задержки можно настроить от 30 до 240 секунд — позволяет исключить ложные срабатывания при кратковременных скачках
• Поддерживает контроль однофазного понижения напряжения — чувствителен к аварии даже в одной фазе

Совместимость и монтаж

УЗДП-63М УХЛ4 не имеет собственного коммутирующего элемента — он управляет внешним отключающим устройством через один НО-контакт. Для работы требуется подключение:

• Контролируемой сети (70–440 В AC) — для наблюдения за состоянием цепи
• Цепи управления (230–440 В AC) — для питания внутренней электроники
• К нагрузке (например, контактору) — через выходной НО-контакт

Монтаж выполняется на DIN-рейке. Обязательно учитывать полярность подключения — входы питания и сигнальные цепи должны быть подключены согласно схеме в документации. Кабели рекомендуется экранировать, чтобы избежать помех от частотных преобразователей или сварочных машин.

Безопасность и стандарты

Устройство соответствует климатическому исполнению УХЛ4 — рассчитано на работу при температуре от −40 °C до +40 °C и повышенной влажности. Соответствие международным стандартам IEC/EN 60947-5-1 и IEC 60947-2 подтверждается сертификатами производителя. Защита от дугового пробоя соответствует требованиям ГОСТ Р МЭК 60947-2-2020.

Преимущества

• Чувствительность к однофазному проседанию напряжения — обнаруживает дугу даже при сохранении других фаз
• Настройка времени задержки от 30 до 240 с — минимизирует ложные срабатывания при пуске двигателей или импульсных нагрузках
• Стандартный корпус и DIN-монтаж — легко интегрируется в существующие щитовые решения
• Не требует внешнего источника питания — работает от самой контролируемой сети

Ограничения применения

• Не предназначен для постоянного контроля тока — не заменяет тепловые или электромагнитные автоматы
• Не имеет собственной функции отключения — всегда требует внешнего контактора или автомата
• Не работает при напряжении ниже 70 В — не подходит для слабых сетей или цепей низкого напряжения
• Не защищает от перегрузок, коротких замыканий или перенапряжений — применяется только как дополнительная защита от дуги

Примеры использования

• Щит управления станком с ЧПУ — отключает питание при появлении дуги в кабельной трассе
• Сварочная установка — предотвращает воспламенение изоляции при случайном замыкании электрода
• Промышленный конвейер с частотным преобразователем — снижает риск возгорания при пробое изоляции в силовой части
• Освещение в помещениях с высокой запылённостью — защищает от дуги при окислении контактов в светильниках

Практические советы

• Выбирайте УЗДП-63М УХЛ4 только тогда, когда есть риск именно дугового пробоя — не используйте как универсальную защиту
• При настройке временной задержки начинайте с 60–90 секунд — этого достаточно для большинства технологических процессов
• Обязательно проверьте совпадение класса напряжения: УЗДП-63М УХЛ4 не работает при 110 В — минимальный порог 70 В, но надёжное срабатывание начинается выше 120 В
• Проверяйте целостность соединений после монтажа — плохой контакт в цепи управления может привести к отказу устройства
• Рекомендуется периодически тестировать срабатывание — используйте метод имитации снижения напряжения через переменный резистор
