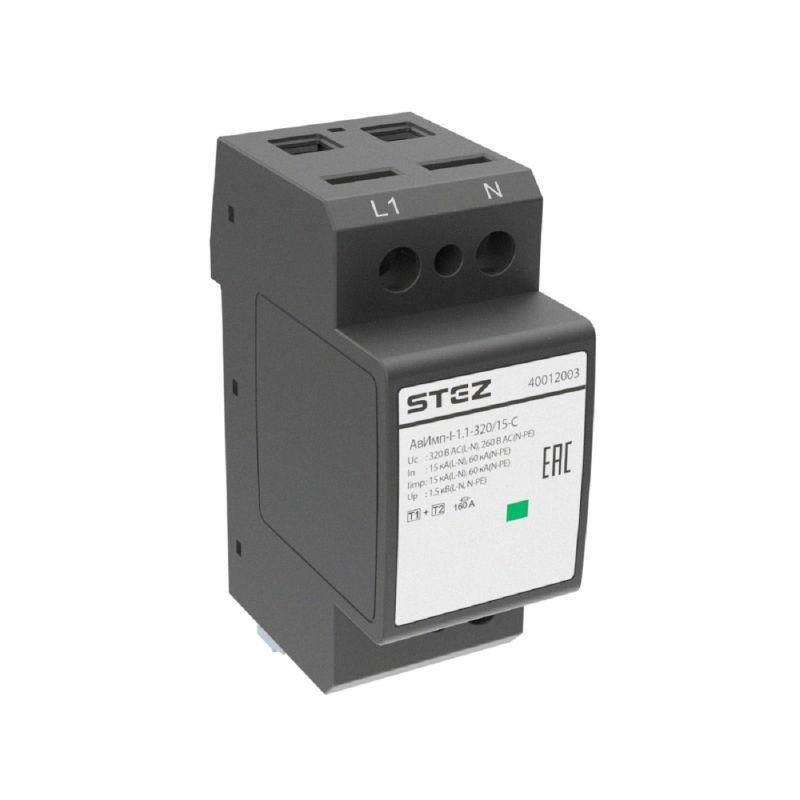

Устройство защиты от импульсных напряжений АвИмп-I-1.1-320/15-C Класс 1+2 СТЭЗ 40012003

Комбинированный разрядник АвИмп-I-1.1-320/15-C СТЭЗ обеспечивает защиту от прямых ударов молнии и мощных коммутационных перенапряжений в однофазных сетях 240 В, объединяя функции классов 1 и 2 в одном корпусе. Модель рассчитана на пропускание импульсного тока молнии 15 кА (форма волны 10/350 мкс), что позволяет использовать её как основной ограничитель в вводных щитах зданий, подверженных риску прямого попадания разряда. Ключевым преимуществом перед стандартными УЗИП класса 2 является способность выдерживать более жесткие токовые нагрузки, характерные для зоны 1 по молниезащите, при этом сохраняя компактность монтажа на DIN-рейку. Устройство оснащено оптической индикацией состояния и контактом для дистанционной сигнализации, что критично для автоматизированных систем мониторинга и позволяет оперативно выявлять отказ разрядника без визуального осмотра щита. Номинальное напряжение 240 В при максимальном длительном напряжении 320 В делает модель пригодной для эксплуатации в сетях с повышенным уровнем флуктуаций напряжения, где стандартные 275 В могут привести к ложным срабатываниям или выходу из строя. Ограничение по сечению подключаемого проводника до 25 мм² требует внимательного подбора кабельных линий при монтаже, особенно в цепях с высокими токами нагрузки. Защита охватывает все основные пары: фазу-ноль, ноль-землю и фазу-землю с уровнем напряжения защиты 1.5 кВ, что обеспечивает сбалансированную защиту чувствительного оборудования от дифференциальных и синфазных помех. Степень защиты IP20 подразумевает установку исключительно внутри закрытых электрощитов, исключающих попадание пыли и влаги на токоведущие части. Выбор данного комбинированного разрядника оправдан при необходимости создания каскадной системы защиты, где он выполняет роль первого уровня (Type 1+2), принимая на себя основную энергию грозового разряда.
