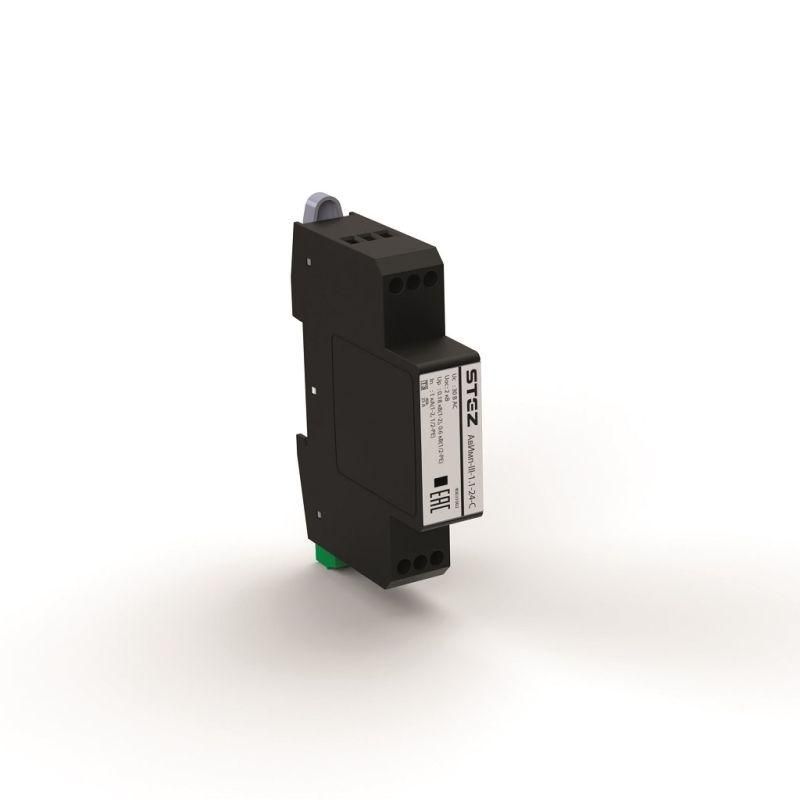

Устройство защиты от импульсных напряжений АвИмп-III-1.1-255-С, класс 3, 255В СТЭЗ 40031001

УЗИП АвИмп-III-1.1-255-С от СТЭЗ предназначен для защиты конечного оборудования в однофазных сетях 230 В от остаточных импульсных перенапряжений, прошедших через устройства классов I и II. Модель устанавливается на DIN-рейку и имеет 2 полюса, что подразумевает подключение к фазному и нулевому проводникам с защитой между ними (L-N) и относительно земли (L-PE/N-PE). Ключевым параметром выбора является класс 3, который определяет применение устройства на вводе в распределительный щит конечного потребителя или непосредственно рядом с чувствительной электроникой. Номинальный импульсный ток 5 кА (форма волны 8/20 мкс) указывает на способность устройства гасить слабые наводки и остаточные разряды, но не на прямое попадание грозового разряда. Уровень напряжения защиты 1,25 кВ (L-N) и 1,5 кВ (L-PE) задает порог срабатывания, ниже которого оборудование должно оставаться в безопасности. Важным ограничением является максимальное сечение подключаемого жесткого проводника — всего 4 кв.мм, что требует использования гибких проводов или специальных наконечников для надежного соединения с шиной заземления и вводным автоматом. Наибольшее длительное рабочее напряжение 255 В (AC/DC) позволяет применять устройство в сетях с допустимыми колебаниями напряжения, но исключает работу в системах с завышенным фактическим напряжением. Наличие оптической сигнализации и контакта для дистанционного оповещения позволяет оперативно отслеживать состояние модуля: изменение цвета индикатора или замыкание контакта сигнализирует о выходе элемента защиты из строя после срабатывания. Степень защиты IP20 требует установки устройства исключительно внутри закрытых электрощитов, исключающих попадание пыли и случайного прикосновения к токоведущим частям.
