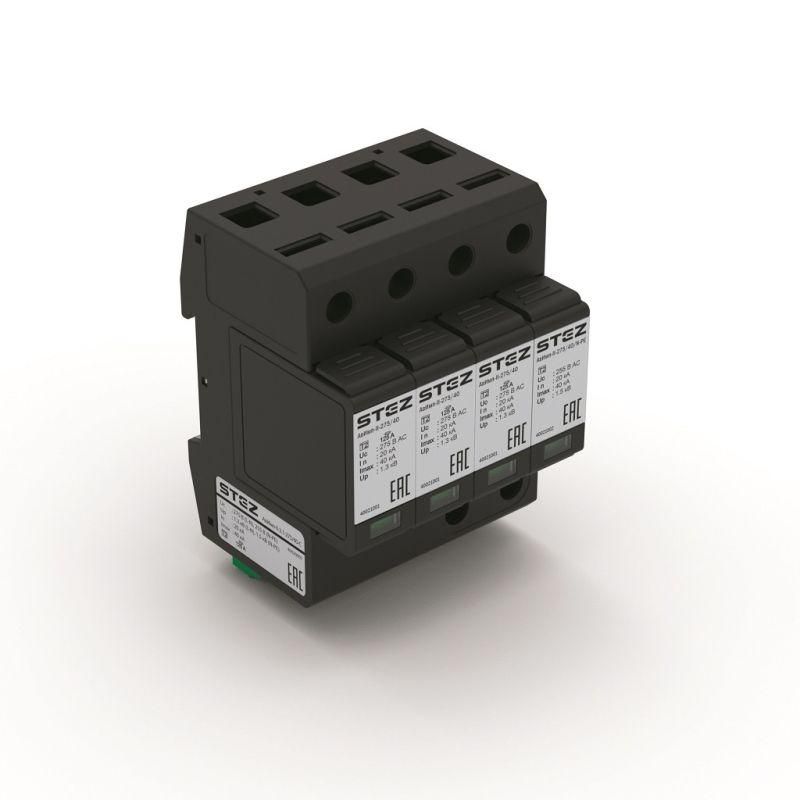

Устройство защиты от импульсных напряжений АвИмп-II-3.0-385VF/80-С, класс 2, 3 фазы, PEN СТЭЗ 40021002

УЗИП АвИмп-II-3.0-385VF/80-С от СТЭЗ защищает трехфазные сети с системой заземления TN-C-S (PEN) от грозовых и коммутационных перенапряжений, устанавливаясь как ограничитель II класса на DIN-рейку. Модель рассчитана на работу в сетях с наибольшим длительным напряжением 385 В, что позволяет применять её в условиях нестабильной сети или при повышенном фактическом напряжении без риска теплового разрушения варисторов. Ключевым параметром выбора является номинальный импульсный ток разряда 40 кА (форма волны 8/20 мкс), который определяет способность прибора отводить энергию мощных разрядов, не разрушаясь при единичном срабатывании. Уровень напряжения защиты 1,8 кВ для цепей L-N и N-PE указывает на остаточное напряжение, которое пройдет к оборудованию после срабатывания защиты, что критично для чувствительной электроники. Важным отличием данной модификации является наличие оптической индикации срабатывания и выносного контакта для дистанционной сигнализации, что позволяет интегрировать УЗИП в систему мониторинга состояния щитового оборудования без необходимости визуального осмотра. Конструкция допускает присоединение жестких проводников сечением до 25 мм², что упрощает монтаж в щитах с толстыми шинами, но ограничивает использование гибких многожильных кабелей большого сечения. Защита выполнена в корпусе со степенью IP20, что исключает применение в уличных шкафах или влажных помещениях без дополнительной герметизации. Прибор предназначен именно для разделения PEN-проводника и защиты фазных цепей, поэтому его установка в сетях с глухозаземленной нейтралью (TN-S) без разделения PEN требует проверки схемы подключения, чтобы не нарушить работу системы заземления.
