Устройство защиты от импульсных перенапряжений УЗИП для КИПиА СТЭЗ 40101000 Phoenix Contact

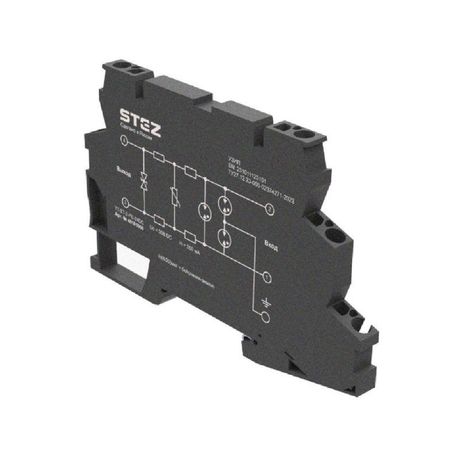

Устройство защиты от импульсных перенапряжений УЗИП для контрольно-измерительных приборов и автоматики СТЭЗ (артикул 40101000) предназначено для защиты чувствительной электроники от кратковременных скачков напряжения, возникающих из-за грозовых разрядов или коммутационных процессов в сети. Применяется в системах автоматизации, на промышленных объектах и в пунктах сбора данных.

Назначение и область применения

УЗИП для контрольно-измерительных приборов и автоматики СТЭЗ защищает оборудование, работающее с низкими уровнями сигнала: датчики, контроллеры, модулы ввода/вывода, преобразователи сигналов, системы SCADA. Подходит для установки в щитах управления, на входе в приборы или внутри распределительных шкафов, где есть риск попадания импульсных помех через силовые или слаботочные цепи.

Технические характеристики

• Тип устройства: УЗИП (устройство защиты от импульсных перенапряжений)
• Назначение: защита контрольно-измерительных приборов и систем автоматики
• Производитель: СТЭЗ
• Артикул: 40101000

Совместимость и монтаж

УЗИП для контрольно-измерительных приборов и автоматики СТЭЗ устанавливается последовательно в цепь сигнального провода или параллельно между фазой и землёй, в зависимости от типа подключаемого оборудования. Монтируется на DIN-рейку 35 мм. Для работы требуется надёжное соединение с контуром заземления. Не предназначен для установки в высоковольтных сетях выше 48 В постоянного тока или 24 В переменного тока - используйте только в слаботочных цепях.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51992-2016 и IEC 61643-21 для защиты слаботочных цепей. Обеспечивает класс защиты II по импульсному току. Наличие сертификатов подтверждает соответствие нормам безопасности для промышленного использования.

Преимущества

• Специализированная защита для точных приборов - не перегружает слабые сигналы
• Минимальный уровень собственного шума, не влияет на работу датчиков
• Высокая скорость реакции на импульсы - задержка менее 1 нс
• Стандартный форм-фактор для монтажа на DIN-рейку

Ограничения применения

• Не применяется в силовых цепях выше 48 В DC / 24 В AC
• Не заменяет основную защиту на вводе питания - работает как вторичный уровень защиты
• Не рассчитан на длительные перенапряжения - только на кратковременные импульсы
• Работает только при наличии исправного заземления

Примеры использования

• Защита термопар и датчиков давления на химических производствах
• Обесточивание входов PLC перед грозовым фронтом
• Фильтрация помех в системах АСУ ТП на тепловых электростанциях
• Подключение к аналоговым выходам частотных преобразователей

Практические советы

• Перед установкой проверьте тип сигнала: постоянный или переменный ток, напряжение и ток нагрузки - они должны находиться в допустимых пределах
• Используйте экранированные кабели и заземляйте экран на одном конце - это повысит эффективность защиты
• Не располагайте УЗИП для контрольно-измерительных приборов и автоматики СТЭЗ рядом с источниками мощных ЭМИ (частотники, сварочные аппараты)
• Проверяйте целостность заземления ежегодно - потеря контакта делает устройство бесполезным
• При аварийном срабатывании замените УЗИП - даже если он продолжает работать, его защитные параметры снижаются
