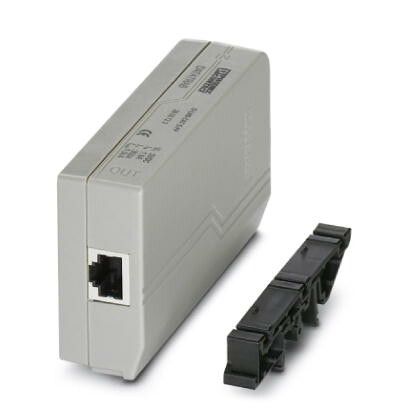

Устройство защиты от перенапряжений D-LAN-CAT.5-FP | 2800723 Phoenix Contact

Устройство защиты от перенапряжений D-LAN-CAT.5-FP от Phoenix Contact предназначено для защиты сетевых устройств от импульсных перенапряжений в Ethernet-сетях категории 5. Артикул 2800723 обеспечивает надёжную работу оборудования в условиях электромагнитных помех, особенно в промышленной среде.

Назначение и область применения

Устройство защиты от перенапряжений D-LAN-CAT.5-FP защищает порты Ethernet на оборудовании - коммутаторах, камерах, контроллерах, терминалах - от повреждений, вызванных грозовыми разрядами, перепадами напряжения или электромагнитными импульсами. Применяется в системах автоматизации, IP-видеонаблюдении, промышленных сетях и объектах с высокой плотностью электроники.

Технические характеристики

• Тип защиты: для Ethernet Cat.5
• Разъём: RJ45 (8P8C)
• Максимальная рабочая частота: до 100 МГц
• Защита по линиям: все 4 пары проводов
• Стандарт совместимости: IEEE 802.3
• Индикация состояния: светодиодный индикатор работоспособности

Совместимость и монтаж

D-LAN-CAT.5-FP устанавливается последовательно между источником питания/устройством и защищаемым оборудованием. Подключается через стандартный кабель Cat.5 - никаких адаптеров или доработок не требуется. Устройство не требует внешнего питания и работает автономно. Кабели должны соответствовать классу Cat.5 или выше для сохранения скорости передачи данных до 100 Мбит/с.

Безопасность и стандарты

D-LAN-CAT.5-FP соответствует требованиям IEC 61643-21 для защиты сетевых линий. Обеспечивает ограничение импульсного напряжения до безопасного уровня, предотвращая выход из строя чувствительной электроники. Соответствует нормам EMC для промышленного применения.

Преимущества

• Не влияет на скорость передачи данных в сети
• Автоматическая работа - не требует настроек
• Индикация состояния позволяет оперативно выявить отказ защиты
• Компактный корпус легко монтируется в шкафах и на DIN-рейках
• Защита всех 4 пар кабеля снижает риск повреждения даже при сложных импульсах

Ограничения применения

• Не предназначен для защиты линий PoE+ или PoE++ - максимальная мощность не указана, использование с высокомощным питанием может привести к перегреву
• Не заменяет заземление - эффективность зависит от правильного подключения системы заземления объекта
• Не защищает от длительных скачков напряжения или постоянного перенапряжения - только от кратковременных импульсов
• Не рекомендовано применение вне помещений без дополнительной герметизации

Примеры использования

• Подключение IP-камеры на фасаде здания к внутреннему коммутатору
• Защита порта PLC в цеху рядом с силовым оборудованием
• Установка на входе в серверную комнату для защиты всей локальной сети
• Обеспечение стабильной работы терминалов сбора данных на открытых площадках

Практические советы

• Перед установкой проверьте целостность кабеля и качество соединений - плохой контакт снижает эффективность защиты
• Убедитесь, что система заземления объекта выполнена согласно нормам - без этого устройство не сможет полноценно рассеивать энергию импульса
• При использовании нескольких D-LAN-CAT.5-FP в одной цепи следите, чтобы они не создавали лишних точек перехода, которые могут влиять на сигнал
• Заменяйте устройство, если индикатор горит красным - это значит, что элементы защиты исчерпаны
• Артикул 2800723 совместим с большинством стандартных кабелей Cat.5e и Cat.6 - выбирайте качественные кабели с экранированием для повышенной надёжности
