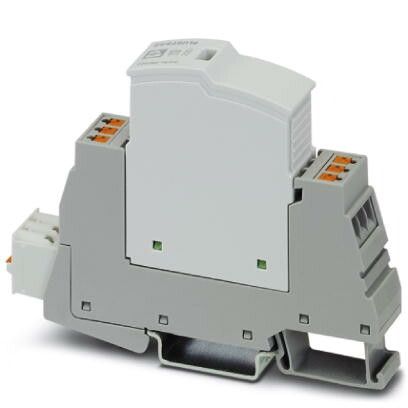

Устройство защиты от перенапряжений, тип 3 PLT-SEC-T3-230-FM-PT | 2907928 Phoenix Contact

Устройство защиты от перенапряжений тип 3 PLT-SEC-T3-230-FM-PT от Phoenix Contact предназначено для защиты чувствительного оборудования от импульсных перенапряжений в бытовых и коммерческих сетях 230 В. Это последняя ступень фильтрации напряжения, устанавливаемая непосредственно перед нагрузкой.

Назначение и область применения

PLT-SEC-T3-230-FM-PT защищает электронику от кратковременных скачков напряжения, возникающих из-за молний, включения/выключения мощных устройств или сбоев в сети. Устройство применяется там, где уже установлены устройства защиты типа 1 и 2 - например, в распределительных щитах жилых домов, офисов, малых предприятий. Подходит для защиты компьютеров, телевизоров, систем автоматизации, медицинского и бытового оборудования.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока (AC)
• Тип защиты: Type 3 (по IEC 61643-11)
• Максимальный ток импульса (I_imp): не указано - не предназначен для прямого попадания молнии
• Номинальный ток импульса (I_n): не указано - используется для слаботочных помех
• Подключение: встраиваемый модуль, монтируется на DIN-рейку
• Индикация состояния: встроенный визуальный индикатор работоспособности

Совместимость и монтаж

PLT-SEC-T3-230-FM-PT совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите после основного устройства защиты типа 2. Для работы требуется подключение к фазному и нулевому проводникам. Клеммы рассчитаны на провода сечением до 2,5 мм2. Устройство не требует внешнего питания - работает автономно.

Безопасность и стандарты

PLT-SEC-T3-230-FM-PT соответствует международному стандарту IEC 61643-11 для устройств защиты от импульсных перенапряжений типа 3. Соответствие гарантирует надёжную работу в условиях нормированной электромагнитной среды и безопасность при отказе - устройство имеет термическую защиту и отключается при перегреве.

Преимущества

• Компактная форма позволяет установить в плотно заполненные щиты
• Чёткий визуальный индикатор показывает состояние защиты - зелёный = исправно, красный = замена нужна
• Высокая надёжность благодаря технологии Phoenix Contact - проверенная в промышленных условиях
• Не требует обслуживания - заменяется целиком при выходе из строя

Ограничения применения

PLT-SEC-T3-230-FM-PT нельзя использовать как единственную защиту от грозовых перенапряжений - он не выдерживает прямые удары молнии. Также не предназначен для установки в сетях постоянного тока, трёхфазных системах выше 230 В или в помещениях с повышенной влажностью без дополнительной герметизации. Не рекомендуется применять в промышленных объектах с частыми высокомощными перегрузками без предварительной защиты типа 1–2.

Примеры использования

• Щиток в квартире - защита телевизора, зарядного устройства, домашней аудиосистемы
• Офисный серверный шкаф - защита ПК, принтера, IP-камер
• Аптека или медцентр - защита диагностического оборудования
• Автомастерская - защита электронных диагностических приборов

Практические советы

• Перед установкой убедитесь, что на входе в щит стоит устройство типа 2 - иначе PLT-SEC-T3-230-FM-PT будет перегружено
• Проверяйте цвет индикатора каждые 6–12 месяцев; при изменении на красный замените устройство немедленно
• При замене отключите питание - даже при отключенном оборудовании на шине может сохраняться потенциал
• Не используйте адаптеры или удлинители между устройством и нагрузкой - это снижает эффективность защиты
• PLT-SEC-T3-230-FM-PT - часть системы защиты. Для максимальной безопасности сочетайте его с качественной заземляющей системой и устройствами типа 1–2
