Ограничитель перенапряжения (в комплекте с зажимом Р 645) ОР 600/50 (16-150 мм2) | 11600651 NILED НИЛЕД

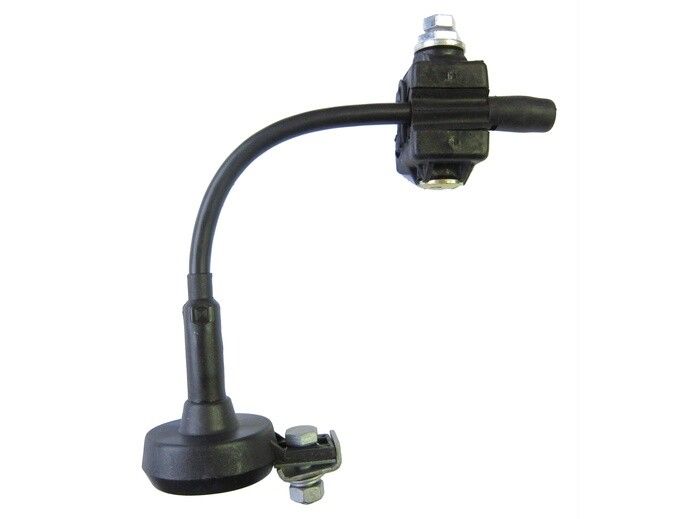

Ограничитель перенапряжения 600/50 (16-150 мм²) в комплекте с зажимом Р 645 (BOP/R 0.5/10) от бренда НИЛЕД предназначен для защиты линий электропередачи с изолированными проводами (СИП) от грозовых и коммутационных перенапряжений. Устройство поставляется уже со встроенным зажимом, что упрощает установку на месте.

Назначение и область применения

Ограничитель перенапряжения 600/50 (16-150 мм²) в комплекте с зажимом Р 645 (BOP/R 0.5/10) защищает воздушные линии электропередачи напряжением до 1 кВ от скачков напряжения, вызванных молниями или включением/выключением оборудования. Применяется исключительно на линиях СИП — самонесущих изолированных проводах. На однофазной линии достаточно одного устройства; на трёхфазной — устанавливают три штуки, по одному на каждую фазу.

Технические характеристики

• Номинальное напряжение переменного тока: 380 В
• Номинальный импульсный ток (8/20): 40 кА — способен выдерживать мощные кратковременные выбросы энергии
• Диапазон сечений проводников: 16–150 мм² — совместим с большинством типичных СИП-проводов
• Максимальное сечение проводника: 150 мм²
• Количество жил: одна — устройство рассчитано на защиту одной фазы
• Система заземления: TN-C — требует наличия PEN-провода в линии
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в суровых климатических условиях
• Устойчивость к УФ-излучению: да — корпус не теряет прочности под воздействием солнца
• Материал корпуса: сплав алюминия и стеклоармированный полиамид — легкий, прочный, устойчивый к коррозии
• Гарантийный срок: 60 месяцев — 5 лет надёжной работы

Совместимость и монтаж

Ограничитель перенапряжения 600/50 (16-150 мм²) в комплекте с зажимом Р 645 (BOP/R 0.5/10) поставляется с прокалывающим зажимом — он позволяет подключить устройство без снятия изоляции с провода СИП. Монтаж стационарный: закрепляется на опоре или кронштейне. Подключение выполняется через PEN-провод системы заземления TN-C. Не требуется дополнительная подготовка провода — зажим Р 645 пробивает изоляцию и обеспечивает надёжный контакт. Диаметр провода должен соответствовать заявленному диапазону 16–150 мм².

Безопасность и стандарты

Устройство соответствует требованиям к защите от перенапряжений в распределительных сетях до 1 кВ. Использование в системе TN-C гарантирует правильную работу защитного контура. Отсутствие открытых контактов и герметичная конструкция снижают риск поражения током при эксплуатации.

Преимущества

• Зажим Р 645 встроен — не нужна отдельная покупка и установка клеммы
• Не требует снятия изоляции с провода — экономит время при монтаже
• Высокая стойкость к экстремальным температурам — подходит для Сибири и Крайнего Севера
• Защита от УФ-излучения — долгий срок службы даже при постоянном солнечном свете
• Простая замена — устройство можно демонтировать и заменить без вскрытия линии

Ограничения применения

• Подходит только для систем заземления TN-C — нельзя использовать в TN-S, TT или IT без модификации сети
• Не предназначено для внутренней проводки — только для внешних ЛЭП СИП
• Не защищает от длительных перенапряжений — только от кратковременных импульсов
• Не рекомендовано применение на линиях выше 1 кВ — превышение напряжения выводит устройство из строя

Примеры использования

• Защита ответвлений от ВЛ 0,4 кВ к частным домам
• Установка на столбах в деревнях и населённых пунктах с СИП-проводами
• Обеспечение безопасности на участках с высокой грозовой активностью
• Модернизация старых линий без замены проводов

Практические советы

• Перед установкой проверьте сечение провода СИП — оно должно попадать в диапазон 16–150 мм²
• Убедитесь, что система заземления именно TN-C — иначе ограничитель не будет работать
• На трёхфазной линии используйте три единицы — по одной на каждую фазу, все подключаются к общему PEN
• Не затягивайте зажим слишком сильно — это повредит проводник внутри изоляции
• Проверяйте целостность корпуса перед установкой — трещины или деформации недопустимы
• При замене — отключите питание, даже если используется прокалывающий зажим
