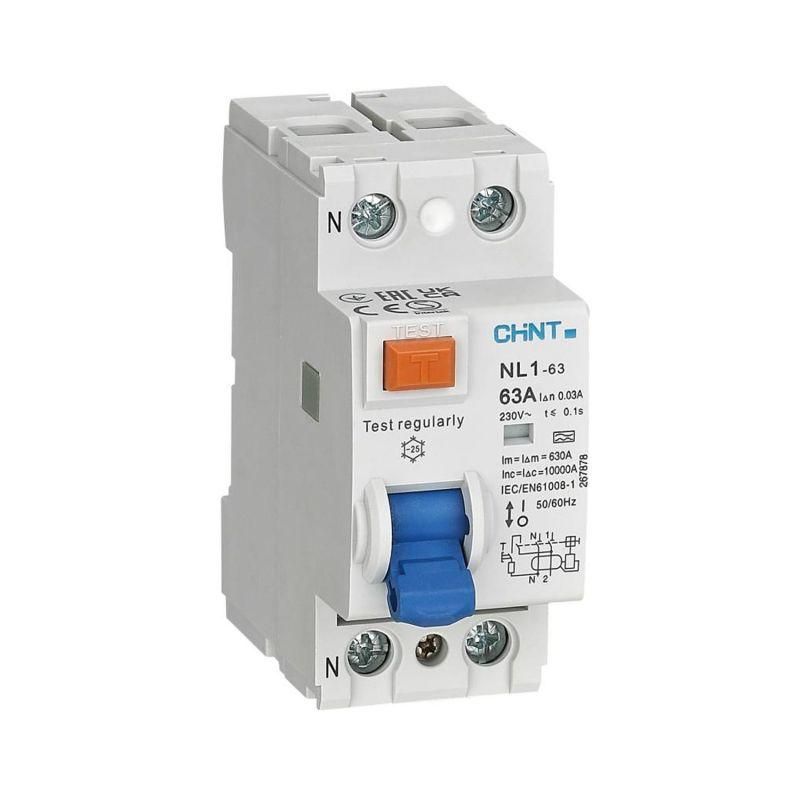

Выключатель дифференциального тока (УЗО) 2п 63А 300мА тип A AX NL1-63 10кА (R) CHINT 267877

Устройство защитного отключения (УЗО) NL1-63 AX - это электромеханический аппарат для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Номинальный ток 63 А и чувствительность 300 мА делают этот УЗО подходящим для групповой защиты мощных потребителей, таких как нагревательные приборы, насосы и оборудование на 230 В. Бренд CHINT обеспечивает надежность, соответствующую международным стандартам.

Назначение и область применения

УЗО NL1-63 AX защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции и предотвращает пожары, вызванные утечками тока. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты цепей с однофазными нагрузками до 63 А, особенно где есть риск утечек через электронные устройства - например, стиральные машины, бойлеры, кондиционеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 63 А - максимальная постоянная нагрузка, которую устройство выдерживает без срабатывания
• Номинальный ток утечки: 300 мА (0,3 А) - порог, при котором УЗО автоматически отключает питание
• Номинальное напряжение: 230 В - рассчитано на работу в сети 220–240 В
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от современных преобразователей частоты, ИБП, LED-драйверов)
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая опасный потенциал на нулевом проводе
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних компонентов
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные перегрузки)
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями
• Рабочий температурный диапазон: -25…+40 C - можно устанавливать в неотапливаемых помещениях, шкафах, на улице внутри корпусов
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения
• Индикация: окно положения контактов - показывает, включен ли прибор (зеленый цвет) или он сработал (красный цвет)

Совместимость и монтаж

УЗО NL1-63 AX монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите, достаточное для подключения двух проводов (фаза и ноль) сечением до 25 мм2. Обязательно соблюдать полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Не рекомендуется использовать с трехфазными системами без параллельного монтажа нескольких УЗО. Совместим с автоматическими выключателями серии CHINT NL1, а также другими устройствами, соответствующими IEC 61009-1.

Безопасность и стандарты

УЗО NL1-63 AX соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает отказоустойчивость при авариях в сети. Отключение происходит при любых значениях тока утечки выше 300 мА, вне зависимости от наличия напряжения в цепи управления. Соответствие классу A позволяет применять его там, где используются устройства с выпрямителем - например, компьютеры, зарядные станции, инверторы.

Преимущества

• Электромеханическая схема - не зависит от внешнего питания, работает даже при обрыве нуля
• Тип A - защищает от современных видов утечек, включая пульсирующие постоянные токи
• Высокая отключающая способность (10 кА) - подходит для мест с высокой возможностью КЗ
• Яркая индикация состояния - легко определить, сработало ли УЗО или просто выключено
• Подтвержденная долговечность: 2000 циклов включения/отключения - срок службы более 10 лет при нормальных условиях

Ограничения применения

• Не предназначен для защиты от прямого прикосновения - требует дополнительной защиты (например, заземления, УЗО с 30 мА для розеточных групп)
• IP20 - нельзя устанавливать во влажных помещениях без герметичного корпуса
• Не используется в сетях постоянного тока
• Не подходит для защиты цепей с естественной утечкой выше 100 мА - может ложно срабатывать
• Не является автоматическим выключателем - требует обязательного последовательного монтажа с АВ для защиты от перегрузок и КЗ

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной
• Щитовая защита теплого пола или бойлера мощностью до 14 кВт
• Групповое УЗО для промышленного оборудования: насосов, конвейеров, станков с ЧПУ
• Объекты с большим количеством электроники: серверные комнаты, медицинские кабинеты, пункты выдачи услуг

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - УЗО должно отключиться. Проверяйте эту функцию хотя бы раз в месяц.
• При установке в щит с несколькими УЗО следите, чтобы нулевые провода после УЗО не смешивались с нулями других групп - это вызовет ложные срабатывания.
• Выбирая УЗО, убедитесь, что расчетная утечка всех подключенных устройств не превышает 1/3 от номинала УЗО (в данном случае - менее 100 мА суммарно).
• Для защиты отдельных розеток лучше использовать УЗО с 30 мА. УЗО NL1-63 AX с 300 мА - это уровень групповой защиты, а не точечной.
• Посадочный диаметр клемм - до 25 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть при затяжке.
