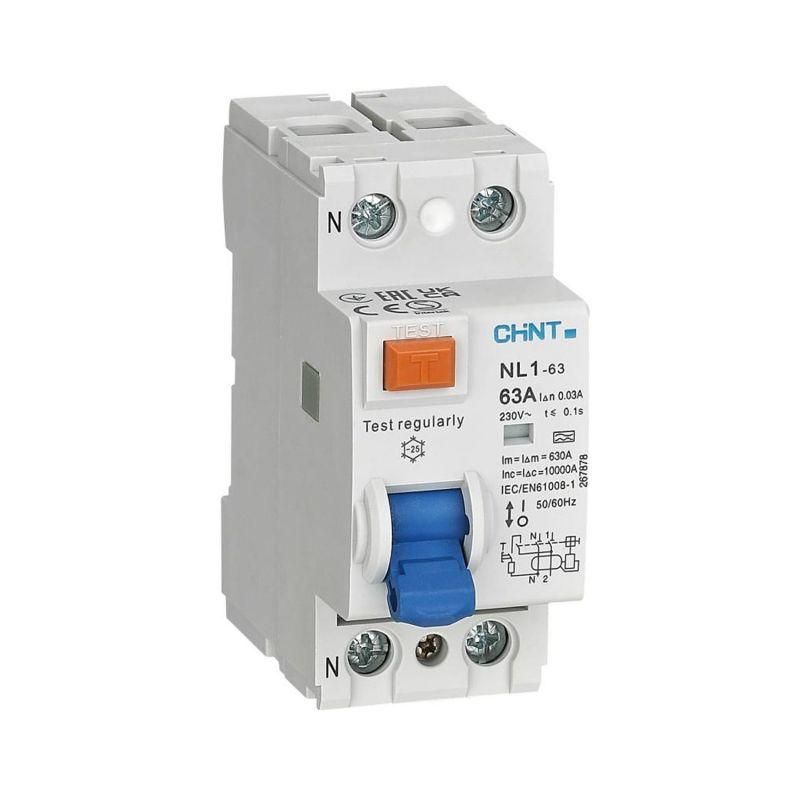

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип A AX NL1-63 6кА (R) CHINT 267879

Устройство защитного отключения (УЗО) 1P+N 63А 30мА тип A 6кА(R) серия NL1-63 от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Это надёжный электромеханический аппарат, подходящий для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО 1P+N 63А 30мА тип A 6кА(R) серия NL1-63 защищает человека от поражения электрическим током при косвенном прикосновении к повреждённой изоляции. Также оно снижает риск возгорания, вызванного утечкой тока в проводке. Применяется в электросетях 230 В, 50/60 Гц в жилых домах, офисах, мастерских, на производстве - особенно там, где есть оборудование с электронными компонентами (например, компьютеры, инверторы, частотные преобразователи).

Технические характеристики

• Номинальный ток: 63 А - максимальная нагрузка, которую устройство может длительно выдерживать без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных приборов с импульсными источниками питания).
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль, исключая опасность сохранения потенциала на нулевом проводе.
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные перенапряжения).
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, шкафах, на улице внутри корпусов.
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги. Устанавливается только во внутренних щитах.
• Степень загрязнения 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата (обычные интерьеры).
• Конструкция: электромеханическая - работает без внешнего питания, надёжнее электронных аналогов.
• Индикация: окно показывает положение контактов («ON/OFF») - легко определить, включено ли устройство.

Совместимость и монтаж

УЗО 1P+N 63А 30мА тип A 6кА(R) серия NL1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для установки в любые распределительные щиты, соответствующие нормам IEC 60439. Для правильного подключения требуется соблюдать полярность: вход фазы - L, вход нуля - N. Выходные клеммы помечены соответственно. Нельзя использовать с системами TN-C (объединённый PEN-проводник); необходимо применять только в сетях TN-S или TT, где ноль и земля разделены.

Безопасность и стандарты

УЗО соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии напряжения в сети, что делает его более безопасным, чем электронные модели. Работает в соответствии с классом безопасности Class II - двойная изоляция, без необходимости заземления корпуса.

Преимущества

• Электромеханическая схема - не зависит от напряжения сети, работает при аварийных режимах.
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью больших токов КЗ.
• Тип A - эффективно защищает от утечек от современной техники (LED-освещение, зарядки, СМА, инверторы).
• Яркая индикация состояния - позволяет быстро диагностировать сработавшее УЗО без тестера.
• Одинаковая механическая и электрическая износостойкость (2000 циклов) - долгий срок службы при регулярном использовании.

Ограничения применения

• Не применяется в сетях TN-C - запрещено объединять рабочий ноль и защитный проводник.
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах (без корпуса).
• Не предназначен для частых операций включения/выключения - используется как защитное, а не коммутирующее устройство.
• Не защищает от перегрузок и коротких замыканий - требует обязательной параллельной установки автоматического выключателя.

Примеры использования

• Защита группы розеток в ванной комнате или кухне.
• Щиток на этаже многоквартирного дома для групповой защиты.
• Оборудование на производстве: станки с ЧПУ, насосы, системы автоматизации с частотными преобразователями.
• Офисные помещения с большим количеством IT-техники и зарядных устройств.

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте эту функцию ежемесячно.
• Выбирайте УЗО 1P+N вместо 1P, чтобы полностью отключать цепь - это исключает риск оставления фазы под напряжением после срабатывания.
• При установке в щитке используйте отдельный автоматический выключатель на 63 А перед этим УЗО - он будет защищать от перегрузки и КЗ.
• По возможности располагайте УЗО рядом с автоматом, который питает ту же группу - так проще найти причину срабатывания.
• Не экономьте на качестве: электромеханические УЗО типа A от CHINT (серия NL1-63) надёжнее дешевых электронных моделей, особенно в условиях нестабильного напряжения.
