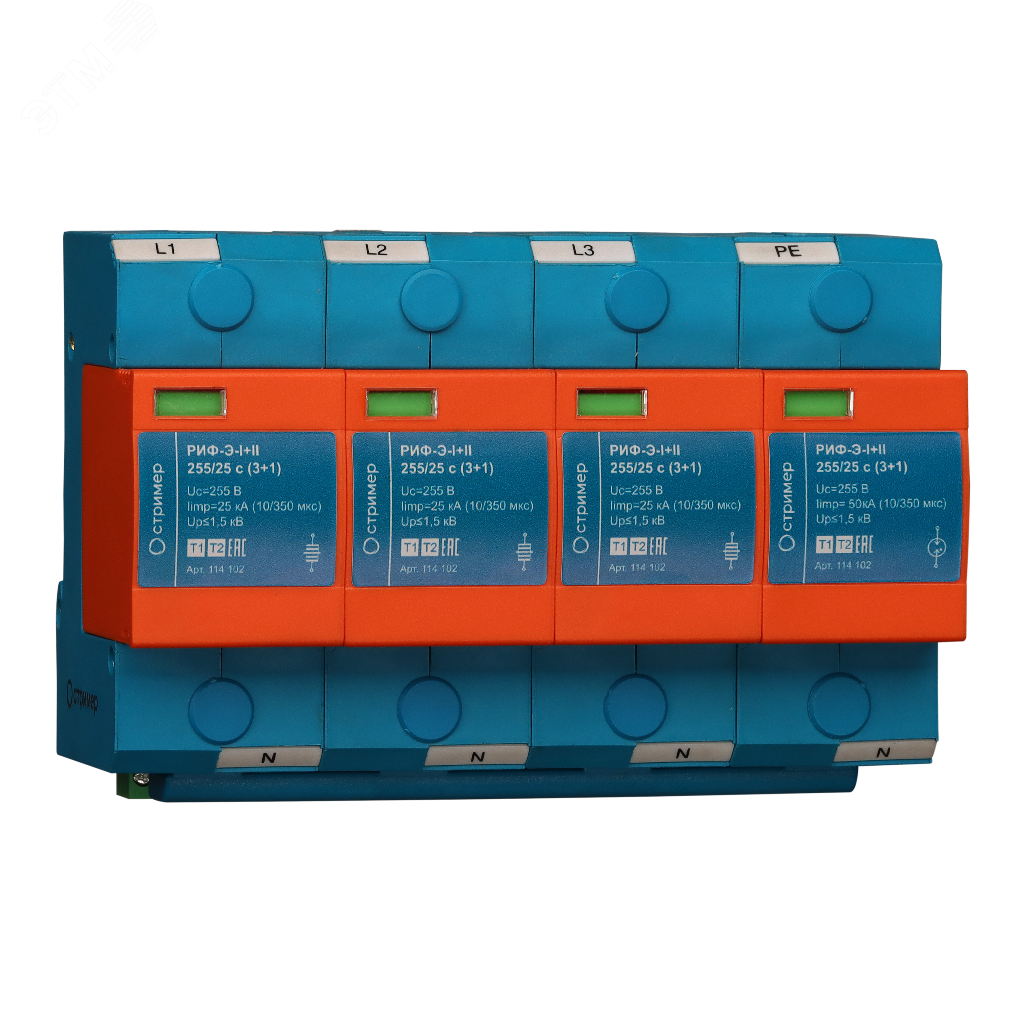

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 с (3+1) Стример 114102

Устройство защиты от импульсных перенапряжений 255/25 с (3+1) модулями, 230 В, 1.5 кВ, 50 кА, с визуальным сигналом от бренда Стример (артикул 114102) - это надёжный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты силового оборудования в зонах повышенного риска молниевых ударов. Устройство устанавливается на DIN-рейку и обеспечивает защиту как от прямых, так и от удалённых разрядов в сетях с системами заземления TN-S и TT.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 255/25 с (3+1) модулями, 230 В, 1.5 кВ, 50 кА, с визуальным сигналом защищает электрооборудование от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сети. Подходит для установки в распределительных щитах объектов с воздушным или кабельным вводом питания - промышленные цеха, жилые дома, торговые комплексы, энергообъекты.

Область применения: силовые цепи переменного тока 50–60 Гц с напряжением до 255 В. Защищает фазные (L) и нулевые (N, PE) проводники от перенапряжений «провод-провод». Соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 для зон молниезащиты 0A(B)–1.

Технические характеристики

• Номинальное напряжение: 255 В - работает в сетях с напряжением до этого значения, включая стандартные 230 В.
• Тип устройства: ограничитель импульсных перенапряжений класса I+II - сочетает защиту от прямых ударов молнии (класс I) и ограничение остаточных импульсов (класс II).
• Защитное напряжение: 1500 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания.
• Импульсный ток (10/350 мкс): 25 кА / 50 кА - выдерживает одиночные импульсы до 50 кА, что соответствует прямому молниевому удару.
• Максимальный разрядный ток (8/20 мкс): 75 кА - способен рассеивать многократные импульсы большой мощности, типичные для кабельных вводов.
• Исполнение полюсов: 3L+N/PE - защищает три фазы, ноль и защитный заземляющий проводник в одной конструкции.
• Количество модулей DIN: 8 - занимает восемь стандартных модулей ширины на рейке (17,5 мм каждый).
• Способ монтажа: на DIN-рейку - легко устанавливается в любом щите с этой стандартизированной системой крепления.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, не предназначен для открытой установки вне корпуса.
• Сигнализация: оптическая - красный индикатор показывает отказ рабочего модуля, позволяет быстро диагностировать состояние без тестирования.
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях, включая холодные регионы и нагреваемые помещения.
• Максимальное сечение проводника: 35 мм2 - совместим с крупными медными или алюминиевыми кабелями, используемыми в главных вводах.
• Гарантийный срок: 24 месяца - официальная гарантия на работу устройства при соблюдении условий эксплуатации.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 255/25 с (3+1) модулями, 230 В, 1.5 кВ, 50 кА, с визуальным сигналом устанавливается на DIN-рейку в распределительном щите перед основными автоматическими выключателями. Обязательно подключение к защитному заземлению (PE) через минимально возможную длину провода - рекомендуется менее 0,5 м.

Подключаются провода: три фазы (L1, L2, L3), ноль (N) и защитный проводник (PE). Каждый полюс имеет клеммы для входа и выхода - важно сохранить последовательность: вход - от источника, выход - к нагрузке.

Рекомендованная защита от перегрузки: автоматический выключатель с номиналом 200 А, тип gL/gG - обеспечивает координирование с работой УЗИП и предотвращает пожар при его выходе из строя.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 61643-11 и российским ГОСТ Р МЭК 62305. Сертифицировано для работы в системах заземления TN-S и TT. Конструкция выполнена с учётом требований к пожарной безопасности: материалы не поддерживают горение, внутренние элементы герметично заключены в корпус.

Преимущества

• Комбинированный класс I+II - заменяет два отдельных устройства, экономит место и снижает стоимость системы защиты.
• Высокая импульсная стойкость - способен выдерживать прямые молнии, что делает его подходящим для первичной защиты на границе зон.
• Визуальный индикатор состояния - сразу видно, когда модуль вышел из строя, не требуется дополнительное оборудование для проверки.
• Сменяемые рабочие модули - при отказе можно заменить только повреждённый модуль, не меняя весь блок.
• Широкий температурный диапазон - надёжно функционирует даже в неотапливаемых щитовых на севере России или в тепловых камерах.

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 исключает использование на улице или в сыром помещении без корпуса.
• Не защищает от перенапряжений «провод-земля» - только «провод-провод»; для защиты от пробоя на землю необходимы дополнительные устройства.
• Требует обязательного подключения к PE - при отсутствии качественного заземления эффективность снижается до нуля.
• Не применяется в сетях постоянного тока - только для переменного тока 50–60 Гц.
• Не заменяет УЗО или дифференциальные автоматы - является дополнением, а не заменой устройствам защиты от токов утечки.

Примеры использования

• Главный ввод в многоэтажный жилой дом - защита этажных щитов от скачков напряжения, вызванных молнией в ЛЭП.
• Производственный цех с ЧПУ-станками - предотвращает выход из строя дорогостоящей электроники при перебоях в питании.
• Трансформаторная подстанция с кабельным вводом - первый уровень защиты перед распределительными щитами внутри здания.
• Автономные объекты с воздушным вводом - офисы, склады, насосные станции, где риск прямого удара молнии выше среднего.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей - максимум 35 мм2. Более толстые провода не поместятся в клеммах.
• При монтаже минимизируйте длину проводов к заземлению - чем короче, тем лучше защита. Не используйте спирали и петли.
• Проверяйте индикатор состояния ежеквартально - если он стал красным, немедленно замените модуль, даже если оборудование работает.
• Выбирайте автомат 200 А gL/gG - другие типы (например, C или D) могут не успеть отключить перегрузку при отказе УЗИП.
• Не устанавливайте рядом с источниками сильных ЭМИ - радиопередатчики, сварочные аппараты могут влиять на чувствительность срабатывания.
• При использовании в системе TT обязательно убедитесь, что контур заземления имеет сопротивление ≤10 Ом - иначе УЗИП не сможет эффективно сработать.
