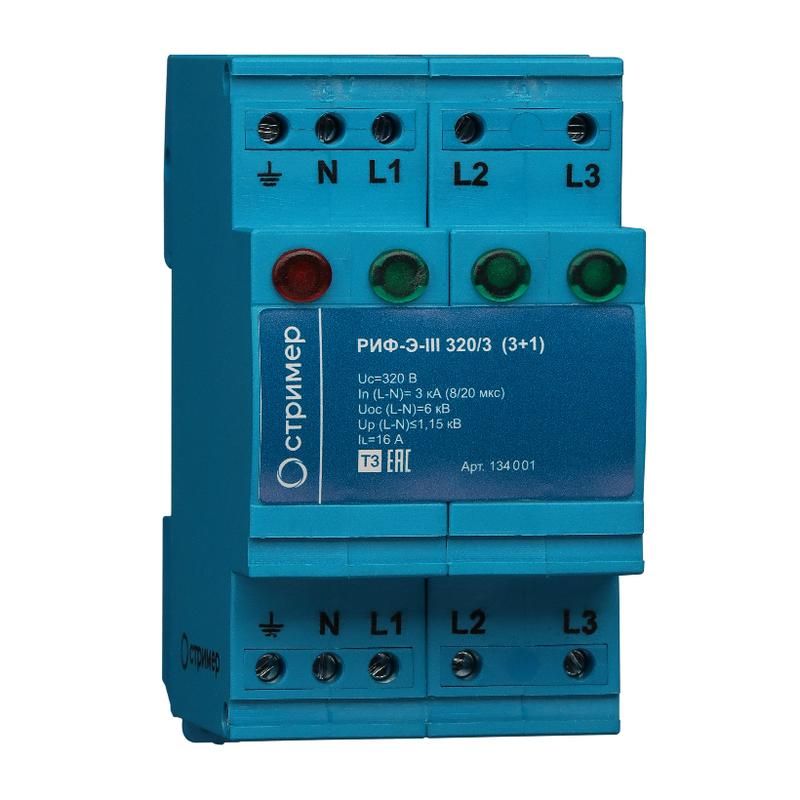

Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 (3+1) Стример 134001

Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 (3+1) Стример 5кА 230AC для DIN-рейки предназначено для защиты бытовых и промышленных устройств от высоковольтных импульсов, возникающих после основной защиты. Этот УЗИП устанавливают рядом с оборудованием, чтобы погасить остаточные скачки напряжения, и работает он совместно с УЗИП класса II.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 (3+1) Стример 5кА 230AC для DIN-рейки - это УЗИП класса III комбинированного типа. Его задача - фильтровать оставшиеся импульсные перенапряжения после первичной защиты (класса II), которые могут повредить чувствительную электронику. Применяется в системах с однофазным питанием 230 В, особенно там, где важна надёжная работа техники: серверы, системы автоматизации, медицинское оборудование, освещение, бытовые приборы.

Установка обязательна в пределах 2–3 зон молниезащиты, непосредственно перед защищаемым оборудованием. Расстояние до устройства не должно превышать 5 метров. Подключается после УЗО, так как не создаёт ток утечки.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Наибольшее длительное напряжение: 320 В - допустимое постоянное напряжение сети, выше которого УЗИП начнёт нагреваться
• Количество полюсов: 3P+N - защита всех фаз и нулевого провода
• Максимальный разрядный ток: 5 кА - способен выдерживать одиночные импульсы до этой величины
• Защитное напряжение: 1150 В - максимальное напряжение, которое попадёт на защищённое оборудование при срабатывании
• Система заземления: TN-S, TT - совместим с этими типами сетей
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке шириной 35 мм
• Максимальное сечение проводника: 6 мм2 - можно подключать медные жилы до этого размера
• Сигнализация: оптический индикатор - показывает состояние работы (зелёный = исправен, красный = требуется замена)
• Номинал предохранителя: 16–25 А gL/gG - рекомендованная защита цепи от перегрузки

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-III 320/3 (3+1) Стример 5кА 230AC для DIN-рейки монтируется на стандартную DIN-рейку 35 мм. Кабели подключаются к верхним и нижним клеммам - важно соблюдать полярность L/N и PE. Для безопасной работы необходимо использовать предохранители 16–25 А типа gL/gG. УЗИП устанавливается после УЗО, поскольку не вызывает утечек тока. Нельзя устанавливать его без предварительной защиты класса II - он не предназначен для прямого воздействия молний.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11 и проходит испытания по ГОСТ Р МЭК 62305-1. Произведён в соответствии с международными нормами безопасности. Встроенный терморасцепитель отключает устройство при перегреве, исключая риск возгорания. Индикатор работоспособности позволяет оперативно выявить отказ без тестирования.

Преимущества

• Терморасцепитель - автоматически отключает повреждённый элемент, предотвращая перегрев и возможное возгорание
• Визуальный индикатор - сразу видно, работает ли УЗИП, без необходимости проверки мультиметром
• Соответствие ГОСТ IEC 61643-11 - гарантирует соответствие российским и европейским стандартам качества
• Производство в Санкт-Петербурге - контроль качества на всех этапах, включая испытания в собственной лаборатории

Ограничения применения

• Не применяется как самостоятельная защита от прямого удара молнии - обязательно нужен УЗИП класса II перед ним
• IP20 - нельзя устанавливать вне закрытого щита, даже в помещении с повышенной влажностью
• Не рассчитан на работу при напряжении выше 320 В - при превышении возможен выход из строя
• Подходит только для однофазных сетей 230 В - не используется в трёхфазных системах без специальной комплектации

Примеры использования

• Щит управления насосной станцией - защита от импульсов после главного УЗИП
• Автоматизация производства: контроллеры, ЧПУ, датчики
• IT-серверные комнаты и офисные компьютеры
• Жилищные щитовые с современной техникой (стиральные машины, холодильники, телевизоры)
• Аптеки, больницы - защита диагностического оборудования

Практические советы

• Перед установкой проверьте, что на входе уже установлен УЗИП класса II - иначе РИФ-Э-III будет перегружаться
• Используйте провода сечением не более 6 мм2 - более толстые не войдут в клеммы
• Проверяйте цвет индикатора ежегодно - при изменении на красный замените УЗИП немедленно
• При монтаже следите за тем, чтобы шины N и PE были правильно соединены - ошибка в заземлении снижает эффективность
• Выбирайте предохранитель 16–25 А gL/gG - другие типы могут не обеспечить необходимую отсечку
• Не устанавливайте РИФ-Э-III 320/3 (3+1) Стример 5кА 230AC для DIN-рейки в щитах с высокой температурой - лучше выбирать места с хорошей вентиляцией
