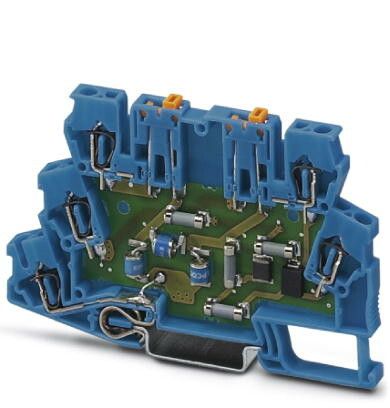

Устройство защиты от перенапряжений TT-ST-M-EX(I)-24DC | 2859424 Phoenix Contact

Устройство защиты от перенапряжений TT-ST-M-EX(I)-24DC от Phoenix Contact предназначено для защиты слаботочных цепей постоянного тока напряжением до 24 В от импульсных скачков, таких как грозовые разряды или коммутационные помехи. Применяется в автоматизированных системах, где важна надёжная работа электроники.

Назначение и область применения

TT-ST-M-EX(I)-24DC защищает чувствительное оборудование - контроллеры, датчики, модулы связи - от повреждений из-за кратковременных высоких напряжений. Подходит для установки в промышленной автоматике, на объектах с повышенным риском электромагнитных воздействий: заводах, энергообъектах, системах управления технологическими процессами.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Тип защиты: от перенапряжений (спike protection)
• Назначение: защита сигналов и управляющих цепей
• Исполнение: взрывозащищённое (Ex), соответствует требованиям для зон с потенциально взрывоопасной средой
• Подключение: клеммы для проводов, монтаж на DIN-рейку

Совместимость и монтаж

TT-ST-M-EX(I)-24DC устанавливается на стандартную DIN-рейку шириной 35 мм. Устройство подключается последовательно в цепь сигнала или питания между источником и защищаемым оборудованием. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для обеспечения эффективной защиты рекомендуется минимизировать длину соединительных проводов между устройством и защищаемым оборудованием.

Безопасность и стандарты

TT-ST-M-EX(I)-24DC имеет взрывозащитное исполнение Ex, что позволяет использовать его в зонах с опасностью возникновения взрывоопасных смесей (например, в химической, нефтегазовой промышленности). Соответствует европейским нормам для оборудования, применяемого во взрывоопасных средах.

Преимущества

• Высокая надёжность: защита от импульсов даже при длительной работе в условиях электромагнитных помех
• Минимальное влияние на сигнал: не искажает рабочие уровни напряжения 24 В DC
• Взрывозащищённый корпус: безопасное использование в специфических промышленных средах
• Простота замены: модульный дизайн позволяет менять устройство без демонтажа всей системы

Ограничения применения

• Не предназначен для защиты силовых цепей выше 24 В DC
• Не защищает от долговременного превышения напряжения - только от кратковременных импульсов
• Не используется в переменном токе (AC): только для постоянного тока
• Требует правильного заземления для полноценной работы; при плохом заземлении эффективность снижается

Примеры использования

• Защита входов PLC в цехе с частыми перебоями электроэнергии
• Обеспечение безопасности датчиков температуры на нефтеперерабатывающем участке
• Стabilизация сигнала от энкодера на конвейере в зоне с сильными ЭМИ

Практические советы

• Перед установкой проверьте, что напряжение в цепи не превышает 24 В DC - превышение выведет устройство из строя
• Заземление клеммы PE должно быть выполнено с минимальным сопротивлением (не более 1–2 Ом)
• При использовании в многоканальных системах убедитесь, что каждый канал имеет собственный TT-ST-M-EX(I)-24DC
• Проверяйте состояние устройства периодически: при аварийных срабатываниях он может потребовать замены, даже если внешне не повреждён
