Устройство защиты от перенапряжений УЗД-1.3 PROxima | uzd-1.3 EKF

Устройство защиты от перенапряжений УЗД-1.3 PROxima от EKF предназначено для надёжной защиты воздушных линий СИП-3 от грозовых импульсов. Простая установка без снятия изоляции делает этот продукт удобным решением для энергообъектов в условиях сурового климата.

Назначение и область применения

Устройство защиты от перенапряжений УЗД-1.3 PROxima применяется на воздушных линиях напряжением до 35 кВ с самонесущими изолированными проводами типа СИП-3. Его основная задача - снижение риска повреждения изоляции провода при ударе молнии путём безопасного отвода импульса тока в землю через систему заземления. Подходит для установки на опорах ЛЭП, распределительных пунктах и участках с повышенной грозовой активностью.

Технические характеристики

• Тип устройства: ограничитель перенапряжений
• Поперечное сечение магистральной жилы: 35–150 мм2
• Материал проводников: алюминий (магистральный и ответвительный)
• Материал корпуса: алюминий с оцинкованным защитным покрытием
• Тип подключения: винтовое / болтовое
• Рабочий температурный диапазон: от −60 C до +50 C
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство защиты от перенапряжений УЗД-1.3 PROxima совместимо исключительно с проводами СИП-3. Монтаж выполняется без предварительного снятия внешней изоляции - прокалывающий механизм обеспечивает надёжный электрический контакт с токопроводящей жилой. Для подсоединения заземляющего провода используется специальное крепление на роге, адаптированное под стандартные переносные штанги заземления. Соединение фиксируется винтом с усилием, соответствующим требованиям ГОСТ.

Особенности конструкции

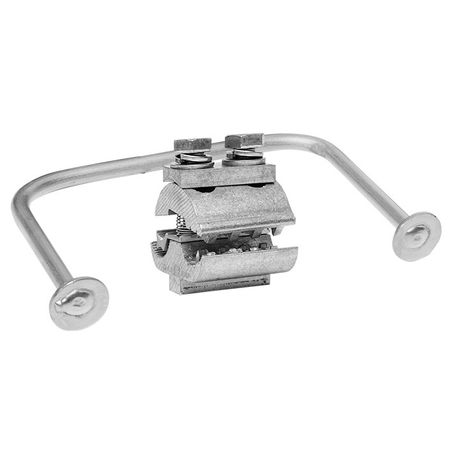

Конструкция УЗД-1.3 PROxima включает два ключевых компонента: зажим с прокалывающими зубцами и двухкратно согнутое под 90° роговое устройство. Все металлические контакты покрыты специальной контактной смазкой - она препятствует окислению и сохраняет низкое переходное сопротивление даже после длительной эксплуатации. Корпус выполнен из прочного алюминия с цинковым антикоррозийным слоем, что гарантирует долгую службу в агрессивных средах.

Преимущества

• Не требует демонтажа изоляции СИП-3 - экономия времени при монтаже
• Высокая механическая прочность благодаря цельнолитому алюминиевому корпусу
• Стойкость к УФ-излучению, экстремальным температурам и химической коррозии
• Автономное функционирование - не нуждается в питании или обслуживании
• Длинный гарантийный срок - 84 месяца, что выше среднеотраслевого уровня

Ограничения применения

• Подходит только для проводов СИП-3 - не работает с другими типами изолированных проводов (например, СИП-4, АВК, АС)
• Не предназначен для использования внутри помещений или в закрытых щитах - рассчитан исключительно на открытые воздушные линии
• Не заменяет полноценную молниеотводную систему - является дополнительным средством защиты конкретного участка провода
• Не рекомендован для установки на проводах с сечением менее 35 мм2 или более 150 мм2

Примеры использования

• Защита точки входа СИП-3 в домашнюю электросеть на деревне
• Установка на опорах ЛЭП в регионах с частыми грозами (Сибирь, Дальний Восток)
• Обеспечение безопасности на участках трассирования рядом с лесными массивами
• Переделка старых линий без замены проводов - быстрая модернизация системы заземления

Практические советы

• Проверьте перед установкой соответствие сечения провода СИП-3 диапазону 35–150 мм2 - неверный выбор может вызвать плохой контакт или деформацию зажима
• При затяжке болтов используйте момент, указанный в руководстве производителя; переусилие повредит резьбу, недотяга - снизит надёжность контакта
• После монтажа проверьте герметичность места прокалывания - наличие видимых трещин или выдавливания изоляции говорит об ошибке установки
• На участках с высокой запылённостью или близостью к морскому побережью периодически осматривайте поверхность УЗД-1.3 PROxima на предмет коррозии - оцинковка устойчива, но не вечна
• Для тестирования работоспособности можно использовать контрольный заземляющий контур - если ток проходит свободно, система исправна
